Inhaltszusammenfassung für Voice Systems Viscount COMBO-SYSTEM

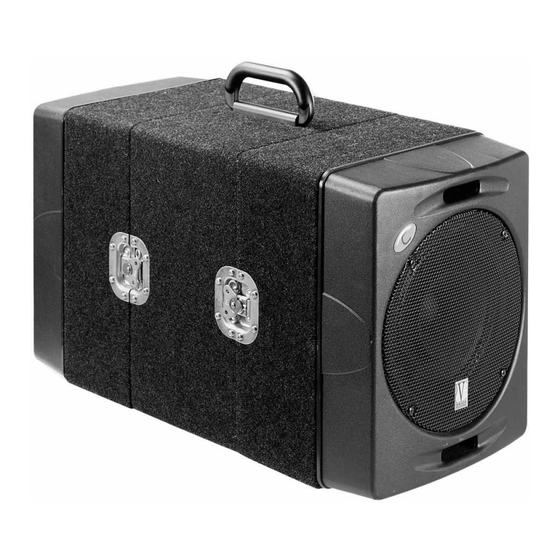

- Seite 1 Viscount M802-FX 8 CHANNEL MIC/LINE MIXER COMBO-SYSTEM Bedienungsanleitung...
- Seite 2 Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER Warnung Bitte zuerst lesen! WARNUNG – Gefahr eines elektrischen Schlages – Nicht Öffnen Bitte wenden Sie sich an qualifiziertes technisches Personal Dieses Symbol warnt den Dieses Symbol weist auf Benutzer vor der großen...
-
Seite 3: Inhaltsverzeichnis
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER INHALT 1. Vorwort........................… 4 1.1 Warnhinweise............…………………......2. Mono Eingangskanäle....................2.1 Eingangs Sektion...................... 2.2 Equalizer Sektion...................... 2.3 Effekt Sektion......................5 2.4 Stereo / Mono Taster....................2.5 Volumen Sektion....................... 3. Stereo Eingangskanäle 5-6 .................. -
Seite 4: Vorwort
Gehäusereinigung, da diese die Oberfläche des Gehäuses angreifen können. • Wartung – Das Combo-System besitzt keine vom Benutzer zu wartenden Teile. Bei Reparaturen wenden Sie sich bitte an Ihren Voice Systems Fachhändler. Eigene Eingriffe am Innenleben des Systems führen zu einem Erlöschen der Garantie. -
Seite 5: Mono Eingangskanäle
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 2. MONO EINGANGSKANÄLE 1-4 Die Eingangskanäle sind in verschiedene Bereiche aufgeteilt, die nachfolgend im Einzelnen genauer erklärt werden. 2.1 EINGANGS SEKTION Gainregler: Der Gainregler wird zur Anpassung des Eingangssignals eingesetzt. Es gibt zwei unterschiedliche Empfindlichkeitsbereiche für die... -
Seite 6: Stereo Eingangskanäle 5-6
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 3. STEREO EINGANGSKANÄLE 5-6 Das Combo-System besitzt einen Stereo-Eingangskanal, so daß Stereo-Signalquellen wie Keyboards, CD-Player etc. einfach angeschlossen werden können. 3.1 EINGANGS SEKTION Stereo-Line-Signal: Im Mono Betrieb nutzen Sie bitte die Klinkenbuchse des linken Kanals, auch als „MONO“ markiert (s.u.). -
Seite 7: Master Sektion
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 4. MASTER SEKTION Im Masterbereich werden alle Gesamtregelungen für Lautstärke, Effekt und Tape-In vorgenommen. 4.1 MAIN SEKTION Mit dem Mainregler wird die Gesamtlautstärke an den Hauptausgängen eingestellt. An den ¼” Klinkenbuchsen wird ein verstärktes Boxen-Ausgangssignal ausgegeben (bitte schließen Sie hier nur Boxen an). -
Seite 8: Effekt Sektion
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 5. EFFEKT SEKTION Das Combo-System ist mit einem digitalen Effektgerät ausgestattet. Insgesamt stehen 16 unterschiedliche Effekte zur Verfügung. Diese werden mit Hilfe des “Effects Selector” ausgewählt. 5.1 HALL STRUKTUR Hierzu einige Erklärungen einiger Effektparameter sowie einige Tips zum Thema „Akustik“. -
Seite 9: Anschlußbereich
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER VOCAL Dies ist ein Standhard Halltyp, der einen warmen Klang erzeugt. Dieser Effekt eignet sich insbesondere für Gesangseffekte. DELAY 1 and 2 Dieser Effekt erzeugt eine Wiederholung des Eingangsignals, ähnlich eines Echoeffektes. -
Seite 10: Stereo Eingangskanäle
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 6.2 STEREO EINGANGSKANÄLE Die Stereo Kanal 5/6 besitzt zwei ¼” Klinken-Line-Eingänge. Hieran können Stereo Signalquellen wie Keyboards, E-Pianos, Sampler, Cassettendecks oder CD-Player angeschlossen werden. Desweiteren kann eine Gitarre an den Gitarreneingang angeschlossen werden. -
Seite 11: Stecker Und Kabel
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 7. STECKER UND KABEL 7.1 STECKER FEMALE XLR STECKER PIN 1 = GND PIN 2 = HOT PIN 3 = COLD MALE XLR STECKER PIN 1 = GND PIN 2 = HOT PIN 3 = COLD STEREO ¼”... -
Seite 12: Kabel
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 7.2 KABEL SYMMETRISCHE KABEL RING RING SLEEVE SLEEVE RING SLEEVE UNSYMMETRISCHE KABEL RING SLEEVE SLEEVE CENTRE SCREEN RING RING RING SLEEVE SLEEVE SLEEVE CENTRE SCREEN CENTRE RING RING SLEEVE SLEEVE SCREEN... -
Seite 13: Technische Daten
Viscount COMBO-SYSTEM 2 x 120 W Aktiv 8-INPUT-MIC/LINE-MIXER 8. TECHNISCHE DATEN SEKTION DATEN ANSCHLÜSSE EINGANGS-KANÄLE MIC Eingang Empfindlichkeit von -50 bis -10 dB sym. XLR-F Gain 40dB Impedanz 1 kOhm LINE Empfindlichkeit von +10 bis -30 dB sym. Klinke Gain... - Seite 14 Vertrieb für Deutschland: Musik Meyer GmbH Postfach 1729 35007 Marburg www.musik-meyer.de...
