Inhaltszusammenfassung für deconta ME 12

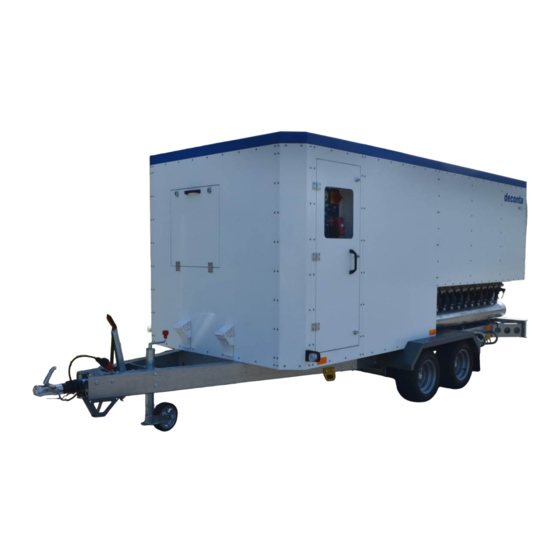

- Seite 1 Originalbetriebsanleitung mobiler Entstauber ME 12 Hersteller: deconta GmbH Im Geer 20, 46419 Isselburg Benennung / Typ-Nr.: Mobiler Entstauber ME 12 Typ 94, 565 Serien-Nr.: ....
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung mobiler Entstauber ME 12 Inhaltsverzeichnis 1. Grundlegende Sicherheitshinweise ................. 3 1.1. Bestimmungsgemäße Verwendung ....................4 1.2. Gefahren ............................4 2. Transport und Lagerung ....................5 2.1. Anlieferung / Transport ........................5 ... -
Seite 3: Grundlegende Sicherheitshinweise
Betriebsanleitung mobiler Entstauber ME 12 Das Urheberrecht an dieser Betriebsanleitung verbleibt der deconta. Diese Betriebsanleitung ist für das Montage-, Bedienungs-, und Überwachungspersonal bestimmt. Sie enthält Vorschriften und Zeichnungen technischer Art, die weder vollständig oder auszugsweise noch zu Zwecken des Wettbewerbs unbefugt verwendet oder anderen mitgeteilt werden dürfen. -
Seite 4: Bestimmungsgemäße Verwendung
Überfahren, Zerren, Quetschen). Netzanschlussleitung regelmäßig auf Beschädigungen prüfen. Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. VORSICHT Beschädigung durch ungeeignete Netzspannung. Das Gerät kann beschädigt werden, wenn es an eine ungeeignete Netzspannung angeschlossen wird. -
Seite 5: Transport Und Lagerung
Betriebsanleitung mobiler Entstauber ME 12 2. Transport und Lagerung 2.1. Anlieferung / Transport Zum Transportieren und Verfahren der mobilen Entstaubungsanlage wird diese an ein Fahrzeug mit Kugelkopfkupplung (Voraussetzung siehe technische Daten) angekuppelt und zum Zielort gezogen. Transportschäden sind bei der Übergabe sofort zu dokumentieren. Bitte vermerken Sie eventuelle Schäden zusätzlich auf dem Frachtbrief. -
Seite 6: Abkuppeln
Betriebsanleitung mobiler Entstauber ME 12 2.1.2. Abkuppeln Stützrad herunterdrehen Abreißseil und Beleuchtungsstecker lösen Stabilisierungsgriff (Pos.1) nach oben ziehen Kupplungsgriff (Pos.2) kräftig nach oben ziehen Kupplung von Anhängerkugel des Zugfahrzeuges abheben Sicherheitshinweis: Die Anhängerkupplung darf beim Öffnen und Schließen nur von einer Person bedient werden 2.2. -
Seite 7: Technische Daten
Betriebsanleitung mobiler Entstauber ME 12 4. Technische Daten 4.1. Anschlüsse Maße und Gewichte Stromanschluss : 400V 32A 3 N PE Schlauchanschluss : 2 x 300 mm Länge (inkl. Deichsel) : ca. 5200 mm Breite : ca. 2000 mm ... -
Seite 8: Filterdaten 2. Filterstufe (Hepa-Filter)
Betriebsanleitung mobiler Entstauber ME 12 4.4. Filterdaten 2. Filterstufe (HEPA-Filter) Rahmen Kunststoff Filtermediu m Micro-Glasfaserpapier Vergussmasse Polyurethan Dichtung Polyurethan Filterfläche je Filter 48 m² Filterklasse H13 nach EN 1822 >99,95% im MPPS leckgetestet Abscheidegrad (Most Penetraded Partikel Size) 110°C/100% RF... -
Seite 9: Technische Beschreibung
Betriebsanleitung mobiler Entstauber ME 12 5. Technische Beschreibung 5.1. Gerätebeschreibung Entstaubungsanlage zur Erfassung von mineralischen, metallischen und sonstigen trockenen Fein- und Grobstäuben in der Luft. komplett und einsatzbereit auf Fahrwerk montiert schneller Standortwechsel möglich verzinktes TÜV-zugel. Tandemfahrwerk mit Auflaufbremse ... -
Seite 10: Inbetriebnahme
6. Inbetriebnahme Die mobile Entstaubungsanlage ME12 wird betriebsfertig ab Werk ausgeliefert und ist zur sofortigen Inbetriebnahme vorgesehen. Bei sichtbaren Beschädigungen die Anlage nicht in Betrieb nehmen. Setzen Sie sich umgebend mit der deconta GmbH in Verbindung. Filterüberwachung 1. Filterstufe Filterüberwachung (regenerative Filter) 2. -
Seite 11: Option Automatische Leistungsregelung Sre
Betriebsanleitung mobiler Entstauber ME 12 Anschluss externer Kompressor Min. 5 bar / max. 10 bar 6.1. Option automatische Leistungsregelung SRE Die Steuerung hat die Hauptaufgabe, den geforderten Unterdruck im Sanierungsbereich von der Maschine aus zu messen und zu regeln. Messpunkt im Sanierungsbereich festlegen und mit PE-Schlauch 8 x 1 am Anschluss Unterdruck verbinden ... - Seite 12 Betriebsanleitung mobiler Entstauber ME 12 gemessener Sollwert im Automatikbetrieb Unterdruck Ventilatorleistung in % Betriebsart (AUTO oder MANU) manueller Betrieb: Im manuellen Betrieb wird mit den „+“ und „-“ Tasten die Ventilatorleistung vorgegeben. Im Display werden der Leistungswert in „%“ und der gemessene Unterdruck dargestellt.
-
Seite 13: Option Staubbunker Mit Füllstandsüberwachung Und Entleerung Über Saugeranschluss
Betriebsanleitung mobiler Entstauber ME 12 6.2. Option Staubbunker mit Füllstandsüberwachung und Entleerung über Saugeranschluss Ein voller Bunker wird durch zwei Signalleuchten an der Bedieneinheit angezeigt. Alarmsteckdose Bei vollem Bunker wird zusätzlich die Alarmsteckdose mit Strom versorgt. An dieser Alarmsteckdose kann eine externe Signalleuchte oder Signalhupe angeschlossen werden. -
Seite 14: Wartung
Betriebsanleitung mobiler Entstauber ME 12 7. Wartung Wartungsarbeiten, einschließlich Wechseln / Entfernen der Filter, dürfen nur durch Befugte durchgeführt werden, die dabei geeignete Schutzkleidung tragen. Bei allen Reparatur- und Wartungsarbeiten ist das Gerät unbedingt vom Strom vollständig zu trennen. Wir verweisen ausdrücklich auf mögliche zusätzliche regionale und nationale Vorschriften bei der Wartung der Gerätetechnik. -
Seite 15: Mögliche Störungen Und Deren Behebung
Mögliche Ursache Behebung Anlage funktioniert Stromquelle nicht in Stromquelle durch Fachmann nicht Ordnung reparieren lassen Anlage durch deconta oder eine durch Anlage funktioniert Bauteile in der Anlage deconta autorisierte Werkstatt nicht defekt reparieren lassen Abreinigung am Filter Stecker am Magnetventil... -
Seite 16: Konformitätserklärung
Betriebsanleitung mobiler Entstauber ME 12 9. Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller deconta GmbH Im Geer 20 46419 Isselburg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: mobiler Entstauber Typenbezeichnung: ME 12 Typnummer: 94, 565 allen einschlägigen Bestimmungen der oben genannten Richtlinie sowie den weiteren angewandten Richtlinien (nachfolgend) - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen -...
