- Seite 1 BA 127968 Digital Multimeter EM393B Benutzerhandbuch Manuel d’utilisateur Manuale dell’utente MAX HAURI AG Weidstrasse 16 ▪ CH-9220 Bischofszell ▪ www.maxhauri.ch...
-
Seite 2: Garantie
GARANTIE Auf dieses Gerät wird eine Garantie von zwei Jahren gewährt. Defekte Geräte, welche innerhalb von 24 Monaten ab Lieferdatum zurückgeschickt werden, werden kostenlos repariert oder ersetzt. Diese Ga- rantie gilt nicht für zusätzliche Materialien wie Bat- terien oder Sicherungen. Bei falscher Handhabung oder Missbrauch erlischt die Garantie. - Seite 3 7. Seien Sie vorsichtig, wenn Sie Messungen an eingeschalteten Stromkreisen mit höherer Spannung als 30V AC (Effektivwert), 42V AC (Spitzenwert) oder 60V DC (Gleichstrom) durchführen. Stromschlaggefahr! 8. Halten Sie die Sonden zum Schutz der Finger hinter dem Berührungsschutz. 9. Die Messleitungen dürfen keinen Kontakt mit einem unter Strom stehenden Messobjekt haben.
- Seite 4 VORSICHT Um mögliche Schäden am Multimeter zu vermeiden, befolgen Sie folgende Richtlinien: 1. Führen Sie niemals Widerstands-, Kapazitäts-, Temperatur-, Dioden- und Durchgangstests an einem eingeschalteten Stromkreis durch. Auch Kondensatoren, die sich im Stromkreis befinden, müssen entladen sein. 2. Überprüfen Sie, ob sich das Multimeter im richtigen Messmodus befindet, bevor Sie eine Messung durchführen.
-
Seite 5: Allgemeine Beschreibung
ALLGEMEINE BESCHREIBUNG Bei diesem Instrument handelt es sich um ein kom- paktes Digitalmultimeter mit 3,5 Anzeigestellen zur Gleich- und Wechselspannungs- messung, Gleich- strom- und Widerstandsmessung sowie zur Durch- führung von Diodentests und akustischen Durch- gangsprüfungen. Dieses Modell lässt sich zudem als Signalgenerator einsetzen (siehe folgende Tabelle). -
Seite 6: Beschreibung Der Vorderseite Des Geräts

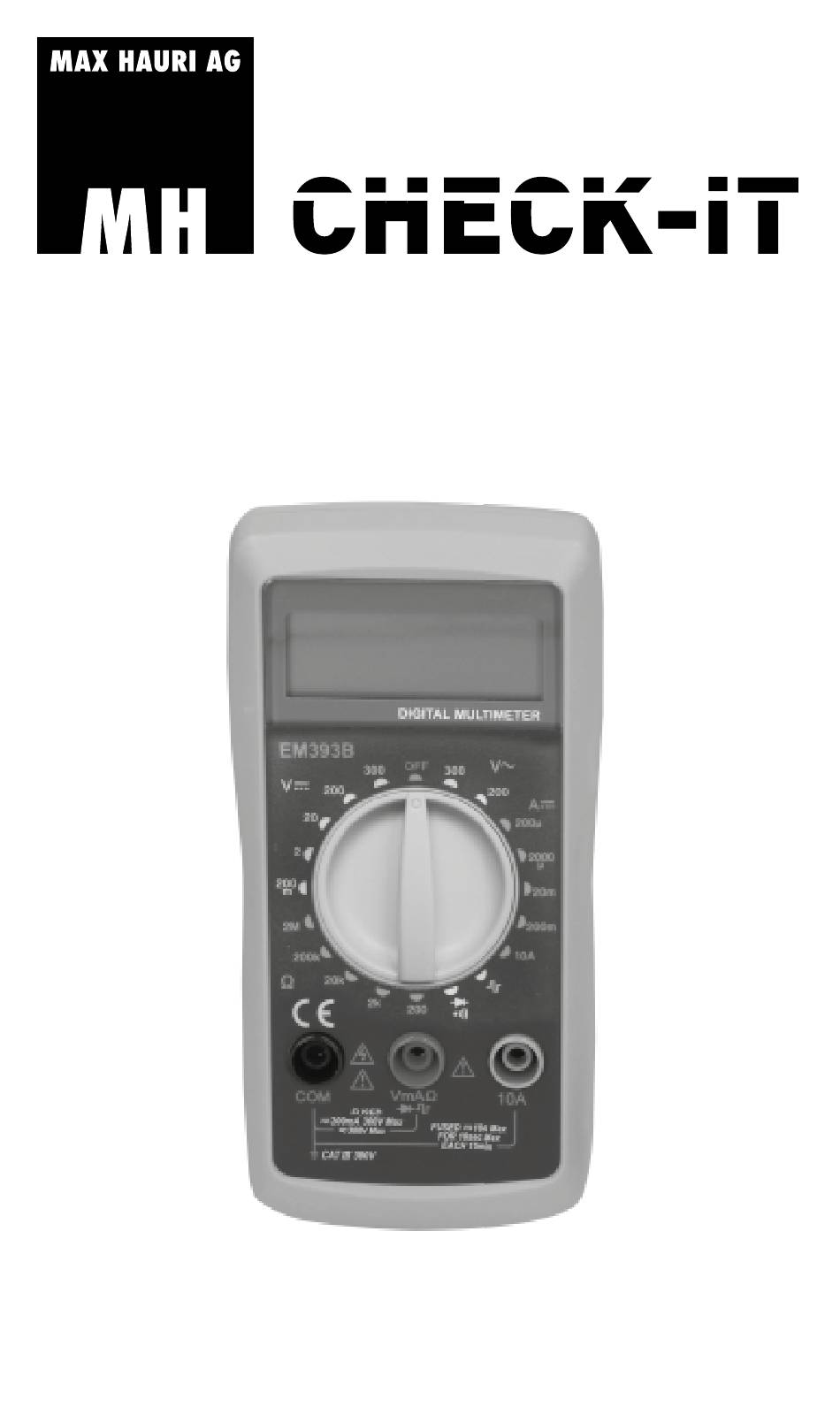

BESCHREIBUNG DER VORDERSEITE DES GERÄTS 1. Display LCD mit 3½ Anzeigestellen, max. Anzeigewert 1999. 2. Funktionswahlschalter Dieser Schalter dient zur Auswahl der Funktion und des gewünschten Bereichs sowie zum Ein- [ON] und Ausschalten [OFF] des Geräts. Zur Schonung der Batterien sollte sich der Schalter immer in Position „OFF“... -
Seite 7: Allgemeine Technische Daten
ALLGEMEINE TECHNISCHE DATEN Max. anzeigbarer Wert: 1999 (3½ Anzeigestellen) und automatische Polaritätsanzeige Displaytyp: LCD-Display Bereichsüberschreitung: am Display erscheint nur „OL“ Leserate: 2-3 Mal/Sekunde (Näherungswert) Betriebstemperatur: 0°C - 40°C, <75% rel. Luft- feuchtigkeit Lagertemperatur: -10°C - 50°C, <85% rel. Luft- feuchtigkeit Stromversorgung: eine 9-Volt-Batterie Tiefentladeanzeige: wird am LCD angezeigt... -
Seite 8: Technische Daten
TECHNISCHE DATEN Die Genauigkeitsangaben beziehen sich auf einen Zeitraum von einem Jahr nach Kalibrierung und auf eine Temperatur von 18°C - 28°C bei einer relativen Luftfeuchtigkeit von bis zu 75%. Die Genauigkeitsangaben erfolgen in der Form: ± [(% der Lesung)+(Anzahl der wertniedrigsten Ziffern)] GLEICHSPANNUNG [DC] Bereich Auflösung... - Seite 9 Frequenzbereich: 40Hz-400Hz Maximal zulässige Eingangsspannung: 300V GLEICHSTROM [DC] Bereich Auflösung Genauigkeit 200µA 0.1μA ± (1.0%+5) 2000µA 1µA 20mA 10µA 200mA 100µA ± (1.2%+5) 10mA ± (2.0%+5) Überlastschutz: • Eingang VmAΩ: Sicherung 250mA/300V flink • Eingang 10A: Sicherung 10A/300V flink • Maximaler Eingangsstrom: 10A (<10 Sekunden) WIDERSTAND Bereich Auflösung...
-
Seite 10: Gleichspannungsmessung (Dc)
Maximale Leerlaufspannung: 1V SIGNALAUSGABE Bereich Signalausgabe Ausgangspegel 50Hz Rechteckwelle 3Vp-p DIODENTEST UND AKUSTISCHE DURCHGANGSPRÜFUNG Bereich Beschreibung Der eingebaute Summer ertönt, wenn der Widerstand kleiner als 20Ω ist. Der Summer ertönt nicht, wenn der Widerstand höher als 150Ω ist. Der Summer kann ertönen oder nicht, wenn der Widerstand zwischen 20Ω... -
Seite 11: Wechselspannungsmessung (Ac)
ist, ist der Funktionswahlschalter zunächst auf den höchsten Bereich einzustellen und dann schrittweise so zu verringern, bis eine zufrieden- stellende Anzeige erfolgt. 3. Schliessen Sie die Messleitungen an die Span- nungsquelle bzw. den zu messenden Stromkreis an. 4. Schalten Sie das zu messende Gerät ein. Am LCD-Display wird der Spannungswert zusammen mit der Polarität an der roten Messleitung angezeigt. -
Seite 12: Widerstandsmessung
2. Stellen Sie den Funktionswahlschalter auf den gewünschten Stromstärkenbereich ein. 3. Schalten Sie die Stromversorgung des zu mes- senden Stromkreises aus. Entladen Sie alle Kondensatoren. 4. Schliessen Sie den zu messenden Stromkreis kurz und schalten Sie die Messleitung mit dem Stromkreis in Reihe. -
Seite 13: Durchgangsprüfung
DIODENMESSUNG 1. Schliessen Sie die rote Messleitung an die „VmAΩ“-Buchse und die schwarze Messleitung an die „COM“-Buchse an. 2. Stellen Sie den Funktionswahlschalter auf den Bereich ein. 3. Schliessen Sie die rote Messleitung an die Anode und die schwarze Messleitung an die Kathode der Diode an. - Seite 14 SIGNALAUSGABE 1. Stellen Sie den Funktionswahlschalter auf den Bereich ein. 2. Zwischen den Buchsen „VmAΩ“ und „COM“ wird ein Testsignal ausgeben. Hinweis: Wenn sich der Funktionswahlschalter im Bereich befindet, darf an den Anschlüssen keine Spannungs- quelle angeschlossen sein. INSTANDHALTUNG a. Entfernen Sie vor Öffnen des Gehäuses immer alle Messleitungen von den unter Spannung stehenden Schaltkreisen.
- Seite 15 Riportare le pile al punto di vendita Gerät zur Entsorgung zurück in die Verkaufsstelle Rapporter l’appareil hors d’usage au point de vente Riportare l’apparecchio al punto di vendita per il corretto smaltimento MAX HAURI AG Weidstrasse 16 CH-9220 Bischofszell Telefon +41 71 424 25 25 www.maxhauri.ch...
- Seite 16 BA 127968 Digital Multimeter EM393B Benutzerhandbuch Manuel d’utilisateur Manuale dell’utente MAX HAURI AG Weidstrasse 16 ▪ CH-9220 Bischofszell ▪ www.maxhauri.ch...
-
Seite 17: Consignes De Sécurité
GARANTIE Une garantie de deux ans est accordée pour cet appareil. Les appareils défectueux qui sont renvoyés dans les 24 mois suivant la date de livraison seront réparés ou remplacés gratuitement. Cette garantie ne concerne pas le matériel supplémentaire tel que les piles ou les fusibles. - Seite 18 7. Être prudent pour réaliser des mesures sur des circuits électriques haute tension supérieure à 30V AC (valeur effective), 42V AC (valeur de pointe) ou 60V DC (courant continu). Risque de choc électrique! 8. Maintenir les sondes de protection des doigts derrière la protection anti-contact.
- Seite 19 ATTENTION Prière de respecter les directives suivantes pour éviter tout éventuel dommage du multimètre. 1. Ne jamais réaliser de tests de la résistance, de la capacité, de la température, de diode et de pas sage sur un circuit électrique actif. Les condensateurs qui se trouvent dans le circuit électrique doivent aussi être déchargés.
-
Seite 20: Description Générale
DESCRIPTION GÉNÉRALE Cet instrument est un multimètre numérique com- pact à 3,5 digits pour mesurer la tension DC et AC, le courant DC, la résistance et tester la diode & conti- nuité audible. Cet modèle peut également être utilisé comme générateur de signal (voir le tableau ci-des- sous). - Seite 21 DESCRIPTION DE LA PLATINE AVANT 1. Afficheur LCD 3 1/2 digits, lecture max. 1999. 2. Commutateur de fonction / plage Ce commutateur est utilisé pour sélectionner la fonction et la plage désirée ainsi que pour enclencher/déclencher l’instrument. Pour prolonger la durée de vie de la batterie, le commutateur doit être mis en position «OFF»...
-
Seite 22: Spécifications Générales
SPÉCIFICATIONS GÉNÉRALES Affichage maximum: 1999 nombres (3 ½ digits) avec indication automatique de la polarité. Méthode d’indication: afficheur LCD Indication hors limites: «OL» affiché sur le LCD Taux de lecture: 2-3 fois/seconde (environ) Température de service: 0°C - 40°C, <75% HR. Température de rangement: -10°C - 50°C, <85% HR. -
Seite 23: Spécifications
SPÉCIFICATIONS La précision est spécifiée pour une période d’une année après calibration et à 18°C - 28°C avec une humidité relative jusqu’à 75%. Les spécifications de précision ont la forme de: ±[(% de lecture)+(nombre de digits les moins significatifs)] TENSION (DC) Plage Résolution Précision... - Seite 24 COURANT (DC) Plage Résolution Précision 200µA 0.1μA ± (1.0%+5) 2000µA 1µA 20mA 10µA 200mA 100µA ± (1.2%+5) 10mA ± (2.0%+5) Protection surcharge: • Entrée VmAΩ: fusible, 250mA/300V, à action instantanée • Entrée 10A: fusible, 10A/300V, à action instantanée • Courant d’entrée maximal: 10A (<10 secondes) RÉSISTANCE Plage Résolution...
- Seite 25 SORTIE DE SIGNAL Plage Sortie signal Sortie niveau 50Hz onde rectangulaire 3Vp-p DIODE & CONTINUITÉ AUDIBLE Plage Description Le vibreur sonore integre retentit quand la resistance est inferieure a 20Ω. Le vibreur sonore ne retentit pas quand la resistance est su- perieure a 150Ω.
- Seite 26 3. Connectez les câbles de test à la source ou au circuit à mesurer. 4. Enclencher l’appareil à mesurer. La valeur de la tension apparaît sur le LCD avec la polarité du câble de test rouge. MESURE DE TENSION (AC) 1.
-
Seite 27: Mesure De La Résistance
MESURE DE LA RÉSISTANCE 1. Connectez le câble de test rouge à la prise jack «VmAΩ» et le câble de test noir à la prise jack «COM». 2. Tournez le commutateur Fonction/Plage sur la plage souhaitée. 3. Connectez les câbles de test au circuit à mesurer. 4. -
Seite 28: Test De Continuité
TEST DE CONTINUITÉ 1. Connectez le câble de test rouge à la prise jack «VmAΩ» et le câble de test noir à la prise jack «COM». 2. Tournez le commutateur Fonction/Plage sur la plage 3. Connectez les câbles de test aux deux terminaux du circuit à... - Seite 29 Gerät zur Entsorgung zurück in die Verkaufsstelle Rapporter l’appareil hors d’usage au point de vente Riportare l’apparecchio al punto di vendita per il corretto smaltimento MAX HAURI AG Weidstrasse 16 CH-9220 Bischofszell Telefon +41 71 424 25 25 Made in China...
- Seite 30 BA 127968 Digital Multimeter EM393B Benutzerhandbuch Manuel d’utilisateur Manuale dell’utente MAX HAURI AG Weidstrasse 16 ▪ CH-9220 Bischofszell ▪ www.maxhauri.ch...
-
Seite 31: Garanzia
GARANZIA Per questo dispositivo rilasciamo una garanzia di due anni. I dispositivi difettosi, che verranno restituiti en- tro 24 mesi dalla data di consegna, saranno riparati o sostituiti gratuitamente. Questa garanzia non si applica ad altri materiali quali batterie o fusibili. La garanzia decade in caso di errato utilizzo o abuso. - Seite 32 superiore a 30V CA (valore effettivo), 42V CA (valore di picco) o 60V CC (corrente continua). Rischio di scosse elettriche! 8. Tenere le sonde dietro alla protezione da contatti accidentali per proteggere le dita. 9. I cavetti d misura non dovrebbero entrare a contat to con un oggetto da misurare sotto tensione.
-
Seite 33: Simboli Elettrici
CAUTELA Per evitare possibili danni al multimetro, attenersi alle seguenti direttive: 1. Non eseguire mai test di resistenza, di capacità, di temperatura, dei diodi e di continuità su un circuito elettrico attivo. Anche i condensatori che si trovano nel circuito devono essere scaricati. 2. -
Seite 34: Descrizione Generale
DESCRIZIONE GENERALE Questa seria di strumento è composta d’un multimetro digitale compatto da 3 ½ cifre per la misurazione di tensione CC e CA, corrente CC, resistenza e diodo di prova, così come continuità udibile. Questo modello puo essero usato come gen- eratore di segnale (v. -
Seite 35: Descrizione Del Pannello Frontale
DESCRIZIONE DEL PANNELLO FRONTALE 1. Display Display LCD da 3½ cifre, lettura max. 1999. 2. Selettore di funzione / intervallo Questo selettore è usato per la selezione della fun- zione e dell’intervallo desiderato, così come per l’accensione/spegnimento dello strumento. È opportuno posizionare il selettore su “OFF” per aumentare la durata della batteria quando lo stru- mento non viene utilizzato. -
Seite 36: Specifiche Generali
SPECIFICHE GENERALI Visualizzazione max.: 1999 (Visualizzazione max. 3 ½cifre) e l’indicazione automatica della polarità Metodo di indicazione: display LCD. Indicazione fuori-scala: sul display LCD viene visualizzata “OL”. Velocità di lettura: 2-3 volte al secondo (approssimativamente). Temperatura di servizio: 0 °C – 40 °C, U. R. <75%. Temperatura di stoccaggio: -10 °C –... -
Seite 37: Specifiche Techniche
SPECIFICHE TECHNICHE L’accuratezza viene mantenuta per un periodo di un anno dopo la calibrazione, ad una temperatura compresa fra 18°C e 28°C e una umidità relativa fino al 75%. Le specifiche relative all’accuratezza assu- mono la seguente forma: +/- [(% lettura) + (numero di cifre meno significative)] TENSIONE (CC) Scala... - Seite 38 Intervallo di frequenza: 40Hz – 400Hz Tensione massima d’ingresso: 300V CORRENTE (CC) Scala Risoluzione Accuratezza 200µA 0.1μA 2000µA 1µA ± (1.0%+5) 20mA 10µA 200mA 100µA ± (1.2%+5) 10mA ± (2.0%+5) Protezione da sovraccarico: • Ingresso VmAΩ: fusibile, 500mA/300V, ad azione rapida •...
-
Seite 39: Istruzioni Per L'uso
OUTPUT DEL SEGNALE Scala Output del segnale Livello dell’output Onda quadra di 50Hz 3Vp-p DIODO E CONTINUITÀ UDIBILE Scala Descrizione Il cicalino incorporato suonera se la resistenza e inferiore a 20Ω. Se la resistenza e superiore a 150Ω, il cicalino non suona. Se la resist- enza e compresa tra 20Ω... - Seite 40 3. Collegare i terminale di prova alla sorgente o al circuito da misurare. 4. Accendere l’alimentazione del dispositivo da misurare. Il valore della tensione comparirà sul display LCD. MISURAZIONE DELLA TENSIONE CA 1. Collegare il terminale di prova rosso al connettore “VmAΩ”...
-
Seite 41: Misurazione Della Resistenza
5. Accendere l’alimentazione del circuito, quindi leggere il display. Sarà indicata anche la polarità del terminale di prova rosso. MISURAZIONE DELLA RESISTENZA 1. Collegare il terminale di prova rosso al connettore “VmAΩ” e il terminale di prova nero al connettore “COM”. 2. - Seite 42 PROVA DELLA CONTINUITÀ 1. Collegare il terminale di prova rosso al connettore “VmAΩ” e il terminale di prova nero al connettore “COM”. 2. Impostare il selettore di funzione/scala su 3. Collegare i terminali di prova ai due terminali del circuito da testare. Se la resistenza è infe riore a circa 50Ω...
-
Seite 43: Manutenzione
MANUTENZIONE a. Scollegare sempre tutti i terminali dai circuiti sotto tensione prima di aprire l’involucro. b. Per evitare eventuali incendi è necessario sosti- tuire il fusibile rispettando la tensione e la corrente nominale specificate: F 250mA/300V (rapido) Ø 5 x 20. F 10A/300V (rapido) Ø... - Seite 44 Riportare le pile al punto di vendita Gerät zur Entsorgung zurück in die Verkaufsstelle Rapporter l’appareil hors d’usage au point de vente Riportare l’apparecchio al punto di vendita per il corretto smaltimento MAX HAURI AG Weidstrasse 16 CH-9220 Bischofszell Telefon +41 71 424 25 25 www.maxhauri.ch...
