Inhaltszusammenfassung für Intellinet Basic-Serie
- Seite 1 Assembly Instructions Basic Server & Network Cabinets Montageanleitung für Server- und Netzwerkschränke der Basic Line intellinetnetwork.com...
- Seite 2 Note: If you purchased this cabinet as assembled version, please check that all components have been tightened securely before you start using it and before you start installing networking components. Introduction This guide is applicable to all Intellinet Basic Server & Network Cabinets • Some illustrations may vary slightly from the actual product •...
-
Seite 3: Einleitung
Sie ihn in Betrieb nehmen und Netzwerkkomponenten einbauen. Einleitung • Diese Anleitung ist anwendbar für alle Intellinet Server- und Netzwerkschränke der Basic Line • Einige Abbildungen können vom tatsächlichen Produkt abweichen Führen Sie alle Montageschritte aus dieser Anleitung vollständig aus •... - Seite 4 Assemble Adjustable Feet at the Bottom Cover. Montieren Sie die Nivellierfüße an dem Rahmen für die Unterseite. Mount every vertical profile as shown. Montieren Sie jede Tragschiene wie abgebildet. Assemble vertical profiles. Montieren Sie die vertikalen Tragschienen. Assembly Instructions | Montageanleitung...
-
Seite 5: Montieren Sie Die Horizontalen Tragschienen
After inserting the vertical profiles, please fix them from two sides with M5 X12 bolts as shown. Do not over- tighten. Montieren Sie die vertikalen Tragschienen wie abgebildet und fixieren Sie sie an beiden Innenseiten mit den M5 X12- Schrauben. Achten Sie darauf, die Schrauben nicht zu... -
Seite 6: Montieren Sie Das Dach
Assemble Montieren Top Cover Sie das Dach After placing the top Setzen Sie das Dach cover, fix it with two auf und fixieren Sie M5 X12 bolts at each es an jeder profile. Tragschiene mit zwei M5 X12-Schrauben. Assembly Instructions | Montageanleitung... -
Seite 7: Montieren Sie Die Rückseitige Tür/Wand
Montieren Sie Assemble die rückseitige Rear Panel/ Tür/Wand Door Fixieren Sie die Platten Fix the Rear Door für die Verriegelung mit Holder with M5 X12 M5 X12-Schrauben. bolts. Fix the Rear Door Fixers with M5 X12 bolts. Fixieren Sie die Halterungswinkel mit M5 X12- Schrauben... - Seite 8 Achten Sie bei der Montage When you install the der Rückwand darauf, dass Rear Panel, make sure die Verriegelungen geöffnet that the locks are sind. unlocked. Drive the lugs in the holes first. The holes are positioned on the bottom cover.
- Seite 9 Assemble 19” Mounting Rails Zur Montage der 19“-Schienen for 600 mm width in Schränken mit 600 mm Breite Fixieren Sie die 19“-Schienen mit M5 X12-Schrauben Fix the Mounting Rails with M5 X12 Bolt on three points at the cabinet. an drei Punkten am Schrank. Use the measuring tape and choose a safe Verwenden Sie ein Maßband und wählen Sie einen sinnvollen Abstand von der Fronttür zu den 19“-...
- Seite 10 Fix the Mounting Rails at the Top Cover with M5 X12 bolts. Fixieren Sie die 19”-Schienen mit M5 X12-Schrauben am Rahmen der Oberseite. Assemble 19” Mounting Rails for 800 mm width Fix Adapters on Side Support Rails for left and right side. Each adapter has to be fixed with M5 X12 bolts.
-
Seite 11: Montieren Sie Die Seitenwände
In cabinets with 800 mm In Schränken mit 800 mm Breite müssen die 19”- width, the 19” mounting rails Montageschienen am need to be fixed at the top Rahmen der Oberseite, an cover, at the side support den horizontalen Tragwinkeln adapter and at the bottom cover. -
Seite 12: Assemble Front Door Montieren Sie Die Fronttür
Assemble Front Door Montieren Sie die Fronttür Image shows door opening from left to right. Abb. zeigt rechten Türanschlag. Insert the washer set between door and bottom cover Setzen Sie die Unterlegscheiben zwischen Tür und unterem Rahmen ein. Assembly Instructions | Montageanleitung... - Seite 13 Packing the assembled cabinet Verpacken des montierten Schranks Remove the screws. Entfernen Sie die Schrauben. After removing first wooden part, top part Nachdem Sie die seitliche Fixierung of package will be separated. abgenommen haben, lässt sich die Palette teilen. Remove long wooden panel from Entfernen Sie das lange vordere und package.
- Seite 14 This image shows the Diese Abbildung zeigt die completely disassembled fertig zerlegte Palette. pallet. Fix the long wooden panel Fixieren Sie die langen Bretter aus inside of the wooden Schritt 2 oben auf der Palette. Achten package. Make sure that Sie darauf, dass die Nivellierfüße des when you place the cabinet Schrankes auf den Brettern stehen.
-
Seite 15: Fixierung Des Schrankes Auf Der Palette
Fixierung des Fixing the cabinet Schrankes auf der on the pallet Palette After placing the cabinet on the pallet, use the fixation hooks (see image Wenn der Schrank auf der Palette steht, below) to securely fix each foot. verwenden Sie die Fixierungshaken, um jeden Nivellierfuß... -
Seite 16: Verpacken Sie Den Schrank Mit Pappe

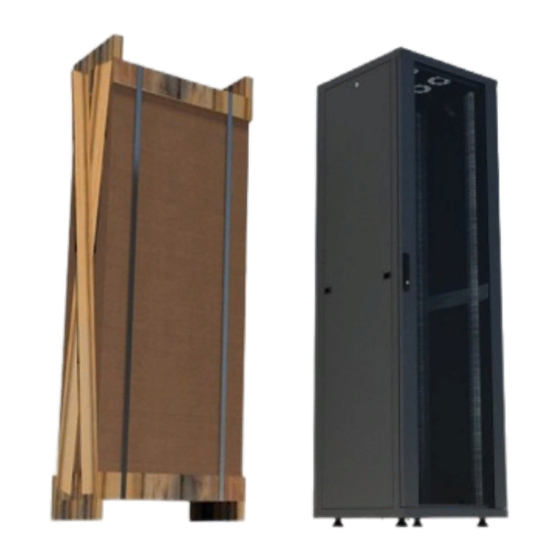

Verpacken Sie den Wrap it up with Schrank mit Pappe cardboard Bend the Falten Sie jedes cardboard pieces Pappstück für jede for each corner. Ecke. Wrap it with foil. Wickeln Sie die Konstruktion in Folie ein. Assembly Instructions | Montageanleitung... - Seite 17 Assembled | Montiert Flatpack | Unmontiert intellinetnetwork.com...
- Seite 18 Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari. intellinetnetwork.com © IC Intracom. All rights reserved. Intellinet Network Solutions is a trademark of IC Intracom, registered in the U.S. and other countries. Assembly Instructions | Montageanleitung...
