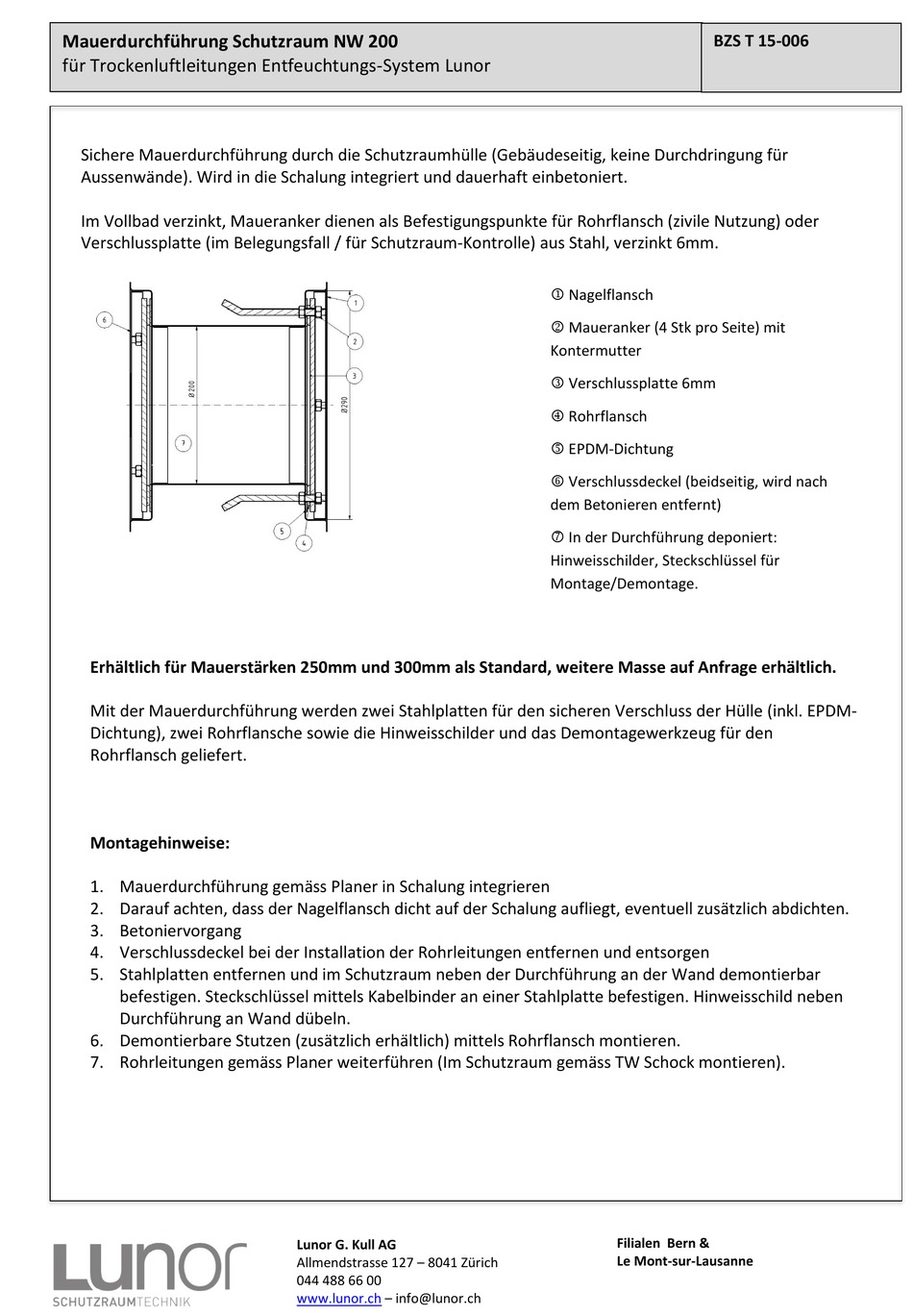

Mauerdurchführung Schutzraum NW 200
für Trockenluftleitungen Entfeuchtungs-System Lunor
Sichere Mauerdurchführung durch die Schutzraumhülle (Gebäudeseitig, keine Durchdringung für
Aussenwände). Wird in die Schalung integriert und dauerhaft einbetoniert.
Im Vollbad verzinkt, Maueranker dienen als Befestigungspunkte für Rohrflansch (zivile Nutzung) oder
Verschlussplatte (im Belegungsfall / für Schutzraum-Kontrolle) aus Stahl, verzinkt 6mm.
Erhältlich für Mauerstärken 250mm und 300mm als Standard, weitere Masse auf Anfrage erhältlich.
Mit der Mauerdurchführung werden zwei Stahlplatten für den sicheren Verschluss der Hülle (inkl. EPDM-
Dichtung), zwei Rohrflansche sowie die Hinweisschilder und das Demontagewerkzeug für den
Rohrflansch geliefert.
Montagehinweise:
1. Mauerdurchführung gemäss Planer in Schalung integrieren
2. Darauf achten, dass der Nagelflansch dicht auf der Schalung aufliegt, eventuell zusätzlich abdichten.
3. Betoniervorgang
4. Verschlussdeckel bei der Installation der Rohrleitungen entfernen und entsorgen
5. Stahlplatten entfernen und im Schutzraum neben der Durchführung an der Wand demontierbar
befestigen. Steckschlüssel mittels Kabelbinder an einer Stahlplatte befestigen. Hinweisschild neben
Durchführung an Wand dübeln.
6. Demontierbare Stutzen (zusätzlich erhältlich) mittels Rohrflansch montieren.
7. Rohrleitungen gemäss Planer weiterführen (Im Schutzraum gemäss TW Schock montieren).
Lunor G. Kull AG
Allmendstrasse 127 – 8041 Zürich
044 488 66 00
www.lunor.ch – info@lunor.ch
BZS T 15-006
 Nagelflansch
 Maueranker (4 Stk pro Seite) mit
Kontermutter
 Verschlussplatte 6mm
 Rohrflansch
 EPDM-Dichtung
 Verschlussdeckel (beidseitig, wird nach
dem Betonieren entfernt)
 In der Durchführung deponiert:
Hinweisschilder, Steckschlüssel für
Montage/Demontage.
