Umsitec BHKW Bedienungsanleitung

Ventilansteuerung mit integrierter notaus-steuerung
Planungsbüro + Service:
Esteraustr. 10, 56379 Holzappel
Tel.:
0 64 39 / 90 19 90
Fax.: 0 64 39 / 90 19 91
E-Mail: u.ramakers@umsitec.de

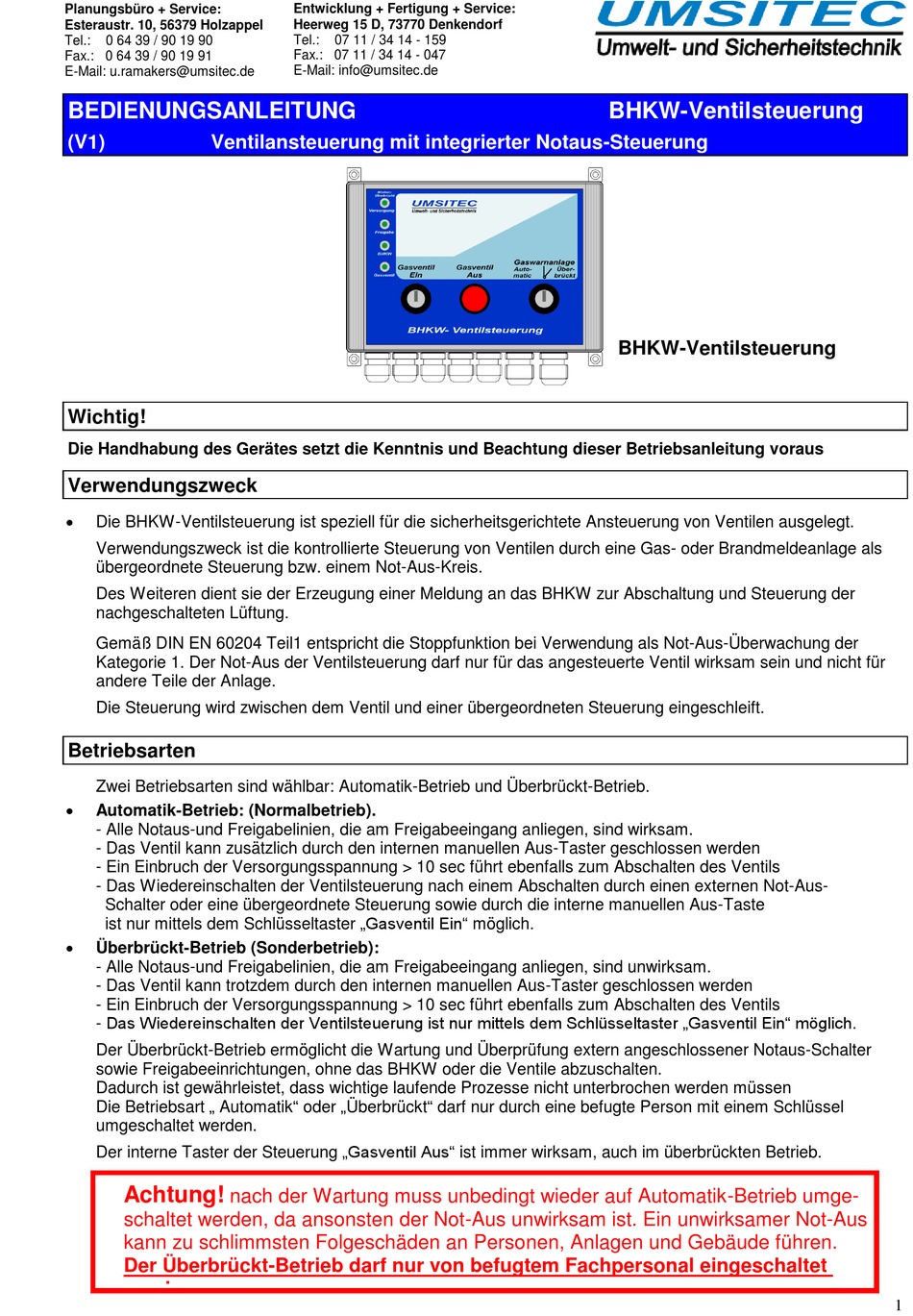

BEDIENUNGSANLEITUNG
(V1)
Ventilansteuerung mit integrierter Notaus-Steuerung
Wichtig!
Die Handhabung des Gerätes setzt die Kenntnis und Beachtung dieser Betriebsanleitung voraus
Verwendungszweck
Die BHKW-Ventilsteuerung ist speziell für die sicherheitsgerichtete Ansteuerung von Ventilen ausgelegt.
Verwendungszweck ist die kontrollierte Steuerung von Ventilen durch eine Gas- oder Brandmeldeanlage als
übergeordnete Steuerung bzw. einem Not-Aus-Kreis.
Des Weiteren dient sie der Erzeugung einer Meldung an das BHKW zur Abschaltung und Steuerung der
nachgeschalteten Lüftung.
Gemäß DIN EN 60204 Teil1 entspricht die Stoppfunktion bei Verwendung als Not-Aus-Überwachung der
Kategorie 1. Der Not-Aus der Ventilsteuerung darf nur für das angesteuerte Ventil wirksam sein und nicht für
andere Teile der Anlage.
Die Steuerung wird zwischen dem Ventil und einer übergeordneten Steuerung eingeschleift.
Betriebsarten
Zwei Betriebsarten sind wählbar: Automatik-Betrieb und Überbrückt-Betrieb.
Automatik-Betrieb: (Normalbetrieb).
- Alle Notaus-und Freigabelinien, die am Freigabeeingang anliegen, sind wirksam.
- Das Ventil kann zusätzlich durch den internen manuellen Aus-Taster geschlossen werden
- Ein Einbruch der Versorgungsspannung > 10 sec führt ebenfalls zum Abschalten des Ventils
- Das Wiedereinschalten der Ventilsteuerung nach einem Abschalten durch einen externen Not-Aus-
Schalter oder eine übergeordnete Steuerung sowie durch die interne manuellen Aus-Taste
ist nur mittels dem Schlüsseltaster „Gasventil Ein" möglich.
Überbrückt-Betrieb (Sonderbetrieb):
- Alle Notaus-und Freigabelinien, die am Freigabeeingang anliegen, sind unwirksam.
- Das Ventil kann trotzdem durch den internen manuellen Aus-Taster geschlossen werden
- Ein Einbruch der Versorgungsspannung > 10 sec führt ebenfalls zum Abschalten des Ventils
- Das Wiedereinschalten der Ventilsteuerung ist nur mittels dem Schlüsseltaster „Gasventil Ein" möglich.
Der Überbrückt-Betrieb ermöglicht die Wartung und Überprüfung extern angeschlossener Notaus-Schalter
sowie Freigabeeinrichtungen, ohne das BHKW oder die Ventile abzuschalten.
Dadurch ist gewährleistet, dass wichtige laufende Prozesse nicht unterbrochen werden müssen
Die Betriebsart „ Automatik" oder „Überbrückt" darf nur durch eine befugte Person mit einem Schlüssel
umgeschaltet werden.
Der interne Taster der Steuerung „Gasventil Aus" ist immer wirksam, auch im überbrückten Betrieb.
Achtung!
nach der Wartung muss unbedingt wieder auf Automatik-Betrieb umge-
schaltet werden, da ansonsten der Not-Aus unwirksam ist. Ein unwirksamer Not-Aus
kann zu schlimmsten Folgeschäden an Personen, Anlagen und Gebäude führen.
Der Überbrückt-Betrieb darf nur von befugtem Fachpersonal eingeschaltet
werden.
Entwicklung + Fertigung + Service:
Heerweg 15 D, 73770 Denkendorf
Tel.:
07 11 / 34 14 - 159
Fax.: 07 11 / 34 14 - 047
E-Mail: info@umsitec.de
BHKW-Ventilsteuerung
BHKW-Ventilsteuerung
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Umsitec BHKW

  • Seite 1 Verwendungszweck ist die kontrollierte Steuerung von Ventilen durch eine Gas- oder Brandmeldeanlage als übergeordnete Steuerung bzw. einem Not-Aus-Kreis. Des Weiteren dient sie der Erzeugung einer Meldung an das BHKW zur Abschaltung und Steuerung der nachgeschalteten Lüftung. Gemäß DIN EN 60204 Teil1 entspricht die Stoppfunktion bei Verwendung als Not-Aus-Überwachung der Kategorie 1.
  • Seite 2: Betriebsarten Und Funktion

    - blinkt wenn Schlüsselschalter „Gaswarnanlage“ auf Stellung „Überbrückt“ steht. Freigabe - grüne LED, leuchtet sobald die Freigabelinie geschlossen ist. BHKW - grüne LED, leuchtet sobald das Ventil geöffnet und das BHKW freigeschaltet ist Gasventil - grüne LED, leuchtet sobald das Not-Aus Sicherheitsrelais eingeschaltet ist und das Ventil öffnet.
  • Seite 3 Der Ausgang ist durch einen 100 Ohm Widerstand geschützt. Die Aktivierung des Ausgangs wird nach dem Einschalten des Ventils verzögert, damit sichergestellt wird, dass das Ventil genügend Zeit zum Öffnen hat, bevor das BHKW einschaltet. Einschaltverzögerung des Melderelais Mittels 4 DIP-Schalter können 5 Verzögerungszeiten vorgewählt werden:...
  • Seite 4: Montage

    Schlüsselschalter S3: Automatic / Überbrückt 5 x M16 / 2 x M20 Kabeldurchführungen für Kabelzugang sowie Kabelabgang Montage Die BHKW-Ventilsteuerung ist für Aufputz-Wandmontage ausgelegt. Zwecks Wandmontage sind vier Befestigungs- flansche mit 5,0 mm Bohrungen am Gehäuse- boden angeschraubt. Falls notwendig können die Befestigungs- flansche um 90°...
  • Seite 5 X12.2: S2 Stop, Gasventil Aus (11/NC) X6.1: BHKW Melderelais Öffner Pin12 X13.1: S3 Auto / Überbrückt (13/NO) X6.2-X6.3: BHKW Melderelais Wechsler Pin11 X13.2: S3 Auto / Überbrückt (14/NO) X6.4: BHKW Melderelais Schließer Pin14 LED- Klemmen für Front-LED‘s X14.1: LED1 Versorgung + / Anode X7.1:...
  • Seite 6: Wartung

    Die Inbetriebnahme darf nur von geschultem Fachpersonal durchgeführt werden. Bei sachgerechter Verdrahtung und Programmierung der Gaswarnanlage sollte die BHKW-Ventilsteuerung sofort nach dem Einschalten der Betriebsspannung funktionieren. Wichtig! Die BHKW-Ventilsteuerung bietet erst die geforderte Schutzfunktion wenn sie vom Fachmann normgerecht in eine Anlage eingebunden wird. Wartung Zur Aufrechterhaltung der Funktionssicherheit ist eine regelmäßige Wartung gemäß...
  • Seite 7 Anschlussbild GAS-WARNANLAGE BHKW Ventilsteuerung GWA GCZ 4500 B Relais K5.3 und K5.4 sind negiert Ventil-Sicherheitsrelais +24V (im Alarmzustand gezeichnet) Gasventi Relais K5.3 Relais K5.4 lAUS max. 5A / 230 VAC max. 5A / 230 VAC F1..4 ALARM 3 ALARM 3 Automatic/ Überbrückt...
