joucomatic MEGA Installationshandbuch

■ Pneumatische Ventilinsel zur Steuerung über Feldbus mit AS-
Interface-Protokoll, Version 3.0.
■ Bis zu 8 Wegeventile können an ein AS-Interface angeschlossen
werden.
Einfache Verkabelung mit Leitungsdose mit Schnellkontak tierungs-
■
technik und einem 2-adrigen, profilierten Flachkabel.
Anschluss von 4 bis 8 Eingängen für die Zustandsanzeige der Sen-
■
soren.
Aufgrund der Schutzart IP65 lassen sich die MEGA-Ventilinseln
■
direkt auf Maschinen, in die Nähe der pneumatischen Antriebe
montieren.
■ Leistungsfähige, einfach zu installierende Einheit in modularer
Bauweise mit Sichtanzeigen und Beschriftung zur Unterstützung
bei der Diagnose und Wartung.
Die MEGA-AS-Interface-Ventilinsel V3.0 wird mit AS-Interface
■
zertifizierten Leitungsdosen bestückt zur Montage und direkten
Ansteuerung von Magnetventilen mit Magneten
nach DIN 46244 oder ISO 4400 und einer max. Leistung von 24 W
(1A). Diese Produkte ermöglichen die gemeinsame Verwendung
von pneumatisch betätigten Wegeventilen, Magnetventilen oder
Medienventilen in einem AS-Interface-Netzwerk.
AS-Interface-Leitungsdose: Seite P939.
KOMBINATIONSMÖGLICHKEITEN
Möglichkeit der Zusammenstellung von Ventilinseln bestehend aus:
●
- 1 AS-Interface-V3.0-Einheit mit 1 oder 2 Knoten und max. 4 bistabilen oder 8 monostabilen MEGA-Wegeventilen (siehe folgende
Seite).
- 2 oder 3 AS-Interface-V3.0-Einheiten mit max. 14 oder 12 Wegeventilen.
Ventilinsel mit oder ohne Eingänge für die Zustandsanzeige der Sensoren.
●
Ventilinsel zur Montage direkt an Maschine/Anlage oder auf DIN-EN50022-Schiene.
●
Mischmöglichkeiten:
●
- Alle Wegeventilfunktionen;
- Steckanschlüsse Ø 6 oder 8 mm außen;
- Impulsbetätigte und rastende (Dreh-Druck) Handhilfsbetätigung;
- Interne und externe Steuerdruckluftversorgung;
- Trennmodul oder separates Druck anschlussmodul.
2
3
1
4
ELEKTRISCHE KENNDATEN (siehe folgende Seite)
PNEUMATISCHE KENNDATEN (siehe Seite 5)
BESTELLHINWEIS
MEGA-Ventilinseln mit Steuerung über AS-Interface-Protokoll V3.0 werden vormontiert, geprüft und betriebsbereit gelie-
fert.
Bestellangaben:
- Spezifizieren Sie die MEGA-Ventilinsel in den 2 oder 3 Referenzzeilen entsprechend der gewünschten Funktion (siehe folgende
Seiten).
- Verdrahtungszubehör ist separat zu bestellen (siehe folgende Seiten).
- Montage- und pneumatisches Zubehör ist separat zu bestellen (siehe Seite 9).
- Installationshandbuch - Artikel-Nr.: 88157877.
ANMERKUNG: Um die Bestellung der einzelnen Komponenten einer Ventilinsel zu vereinfachen, steht unter www. asconumatics.
de eine Konfigurations-Software zur Verfügung, mit der Sie die Referenzzeilen für die Ventilinsel entsprechend der gewünschten
Anwendung komplett ausfüllen und die Liste der dazu erforderlichen Komponenten automatisch erstellen können.

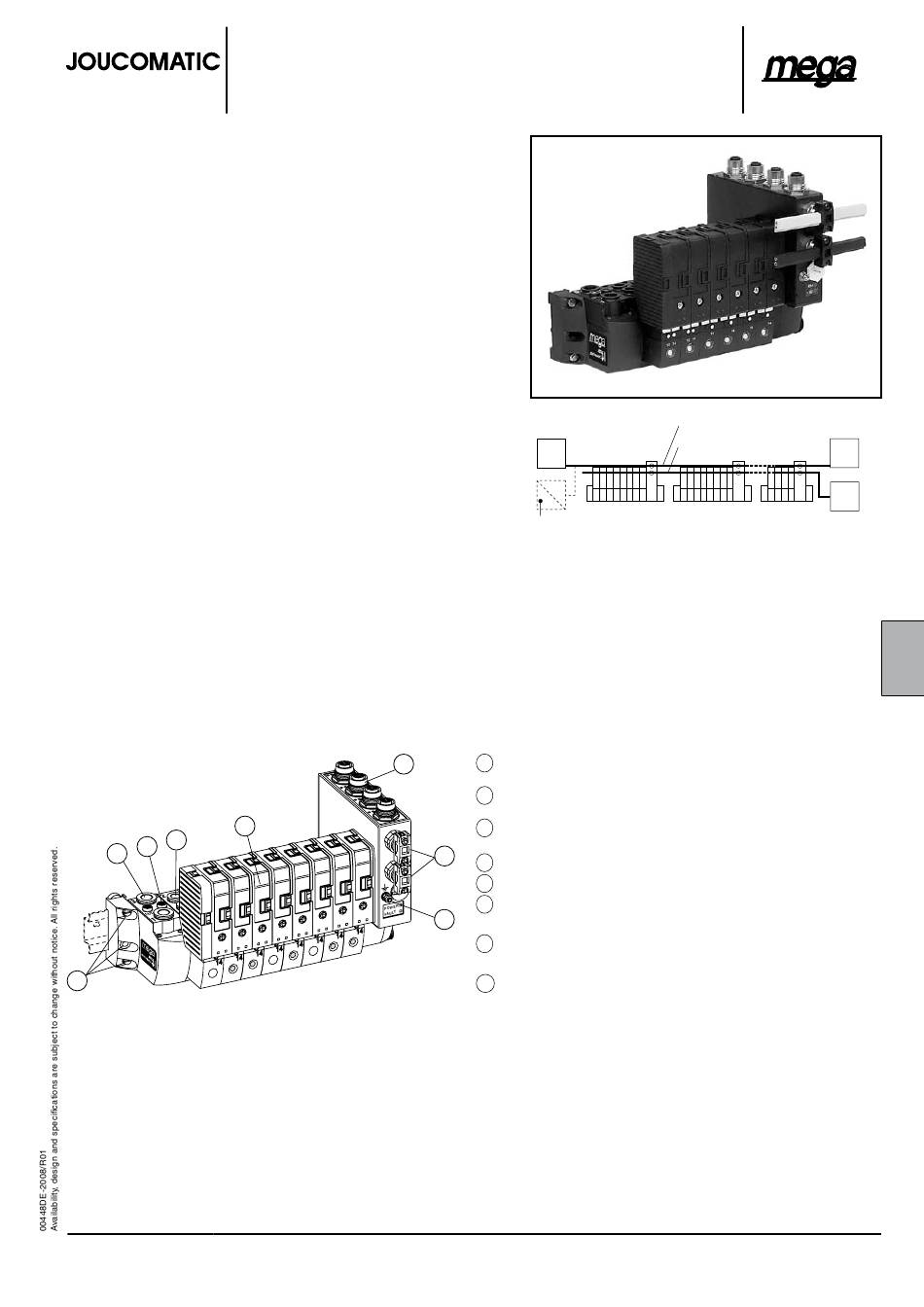

VENTILINSEL
zur Steuerung über das Protokoll
AS-Interface-Version 3.0
mit drei Kontakten
7
5
AS-Interface-
Master
ASi
AS-Interface-Gateway zu anderen Protokollen:
(Profibus-DP, FIPIO, DeviceNet, . . .)
1 Anschlüsse 1 - 3/5 : Steckanschluss für Schlauch Ø10 mm außen
2 Anschlüsse 2 - 4
: Steckanschluss für Schlauch Ø6 oder 8 mm
3 Anschlüsse 12/14 - 82/84 : Steckanschluss für Schlauch Ø4 mm
6
4 Montage direkt an Maschine/Anlage (2 Ø4,2) oder auf DIN-Schiene
5 Verbindungsmodule
6 Elektrischer Anschluss mit Schnellkontaktierungstechnik für AS-Interface
8
sowie Spannungsversorgungskabel
7 Anschluss der Eingänge mit Leitungsstecker ØM12 (auf Anfrage)
(1 Stecker für 2 Eingänge)
8 Erdungsklemme (AS-Interface-Modul mit Eingängen)
Weitere Informationen unter: www.asconumatics.de
Gelbes Kabel
Schwarzes Kabel
oder Gewinde G1/4
außen
außen oder Gewinde ØM5
AS-Interface-
Versorgung
24V =
F
