1 7940 62
HERZ-RTC-2 Raumtemperatur-Computer
Betriebsspannung 24 V/50 Hz
1 7990 00
DDC-Stellantrieb,
thermoelektronischer Stetigantrieb,
Betriebsspannung 24 V AC, 0–10 V DC
1 7796 02
HERZ-Sicherheitstransformator 230 V/24 V
Elektronische stetige Raumtemperaturregelung in Verbindung mit Wasserheizungsanlagen in Ein-
und Zweirohrsystemen, Fußbodenheizungen und Kühlsystemen.
HERZ-RTC-2 Raumtemperatur-Computer
Der HERZ-RTC-2 ist ein elektronischer stetiger Raumtemperaturregler in betriebs- und kinder-
sicherer 24 V-Ausführung, mit Spannungsausgang zwischen 0–10 V zur Ansteuerung von
DDC-Stellantrieben. Die Umgebungstemperatur wird von einem internen NTC-Fühler erfasst. Die
Bedienung bzw. Programmierung erfolgt über sieben Funktionstasten und 2 Einstellknöpfe.
Leistungsmerkmale
• Grundprogramm werksseitig vorgegeben
• 112 Schaltpunkte
• 4 Temperaturstufen pro Programm
• einfache Programmierung
• optische Anzeige durch LCD-Display
• Funktionsarten Heizen oder Kühlen wählbar
• 5 Betriebsarten
• Temperaturänderung ohne Programmeingriff
möglich
• werksseitig 3 Grundprogramme vorgegeben
DDC-Stellantrieb
Thermoelektronischer Stetigantrieb in kompakter Bauform mit präzisem Stellverhalten, hoher
Lebensdauer und geräuschlosem Betrieb. Die Steuerspannung 0–10 V wird thermoelektronisch in
eine proportionale Hubbewegung umgesetzt.
HERZ Armaturen
Richard-Strauss-Straße 22
A-1230 Wien
•
e-mail: office@herz-armaturen.com
Elektronisches stetiges Regelsystem
Raumtemperatur-Computer mit Stellantrieben
RTC-2
53
• Dauerschaltung
• Partyschaltung
• Sommerschaltung
• Tastensperre
• Frostschutz
• Anzeige der Ist-Temperatur
• einstellbares Proportionalband
• Netzausfallsicherung (Gangreserve)
• schlagfestes Gehäuse
www.herz-armaturen.com
•
HERZ-RTC

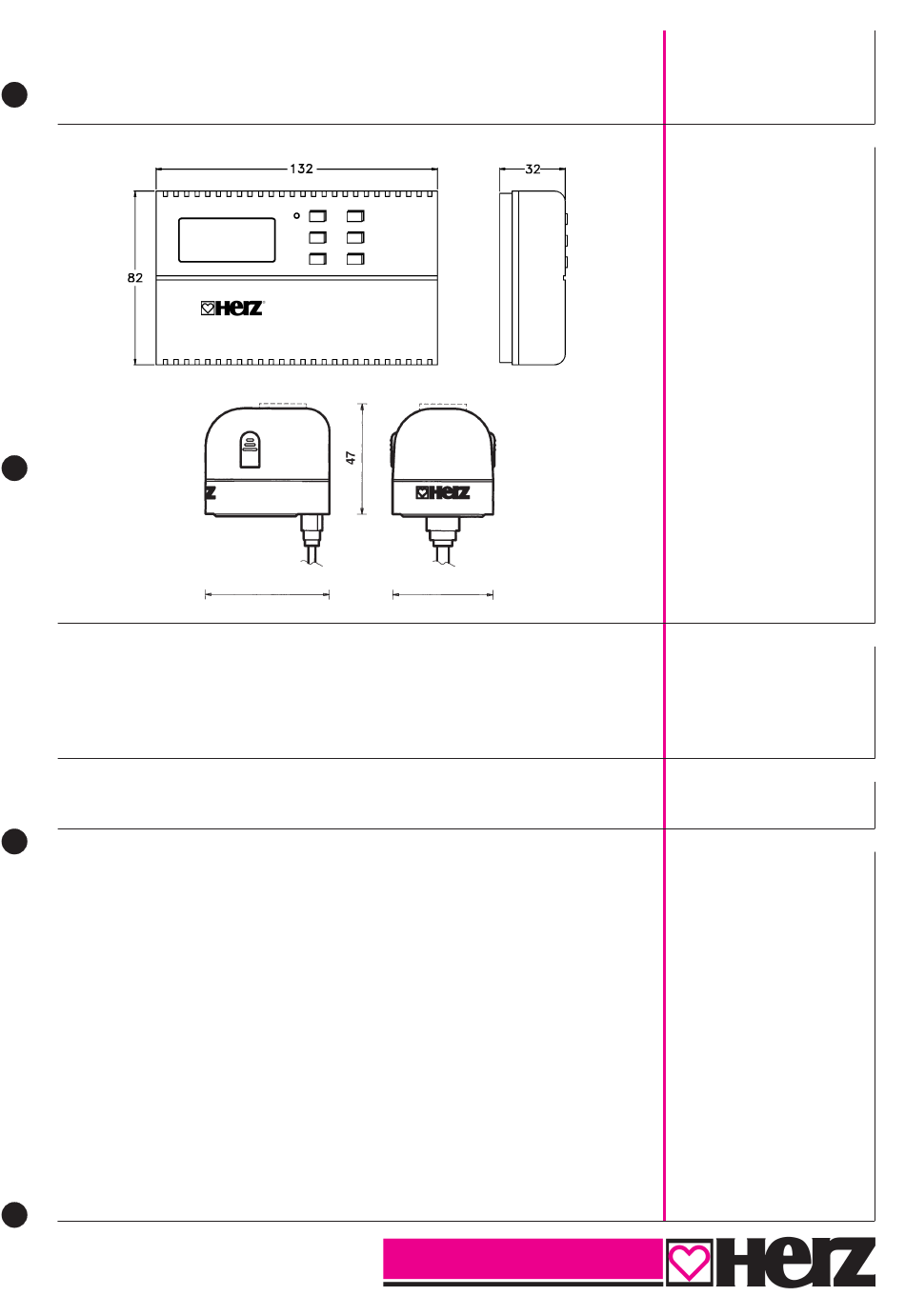

Ø 43
Normblatt für
7940 / 7990
Ausgabe 0408
7940
HERZ-RTC-2
7990
DDC-Stellantrieb
Systembestandteile
Anwendungsgebiet
Gerätebeschreibungen
Änderungen im Sinne des tech-
nischen Fortschrittes vorbehalten.
®
1
Werbung
Inhaltszusammenfassung für Herz RTC-2
- Seite 1 Zweirohrsystemen, Fußbodenheizungen und Kühlsystemen. HERZ-RTC-2 Raumtemperatur-Computer Gerätebeschreibungen Der HERZ-RTC-2 ist ein elektronischer stetiger Raumtemperaturregler in betriebs- und kinder- sicherer 24 V-Ausführung, mit Spannungsausgang zwischen 0–10 V zur Ansteuerung von DDC-Stellantrieben. Die Umgebungstemperatur wird von einem internen NTC-Fühler erfasst. Die Bedienung bzw.
- Seite 2 Fehler beim Anschluss können zur Beschädigung des Regelgerätes führen! Für Schäden, die durch falschen Anschluss und/oder unsachgemäße Handhabung entstehen, wird nicht gehaftet! Der HERZ-RTC-2 wird direkt an der Wand oder auf einer Unterputzdose befestigt. Die Befestigung Montage der Stromkabel erfolgt in Schraubanschlüssen, der Kabelschacht ist für Außer- und Unterputzmon- HERZ-RTC-2 tage ausgeführt.
- Seite 3 Abmessungen Höhe 47 mm, Ø 43 mm Gewicht 97 g Für den Anschluss der HERZ-RTC-Systembestandteile ist der überlastsichere HERZ-Sicherheits- HERZ-Trafo 1 7796 02 transformator vorgesehen. Tragschienenmontage nach DIN EN 50022. Ausführung nach IEC 61558-2-6; DIN EN 61558-2-6; VDE 0570 Teil 2-6...
