Technische Alternative RT GmbH

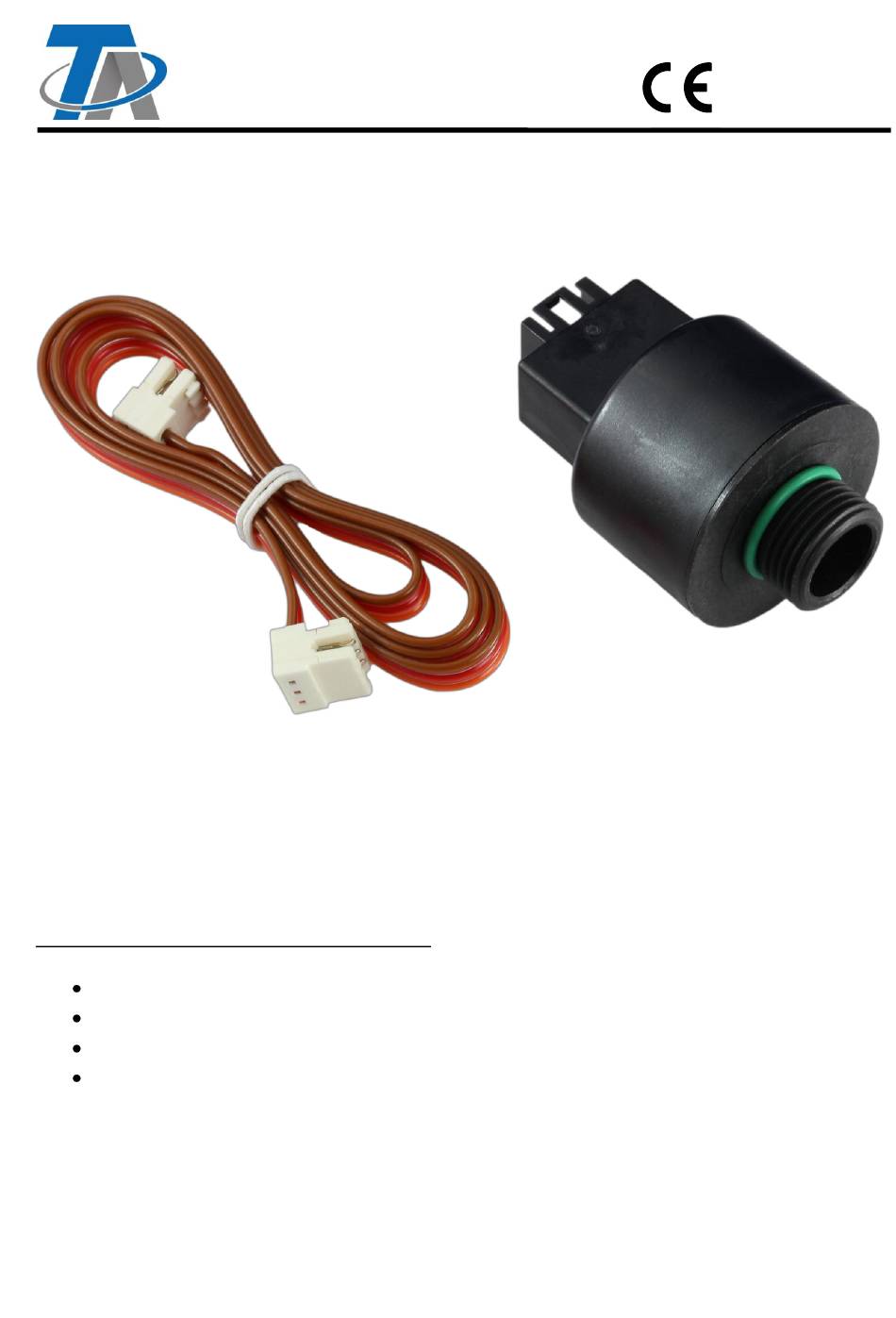

Elektronischer Drucksensor
Der Drucksensor PRS0-6 dient zur Erfassung der physikalischen Größe Druck. Er eignet sich
insbesondere zur Bestimmung von Wasserdruckverhältnissen in Heizungs- und Brauchwas-
serkreisläufen. Die auf dem neuartigen keramischen Messelement integrierte Elektronik lie-
fert ein abgeglichenes, verstärktes Spannungssignal, das an einen Volumenstromsensor der
Serie FTS....DL weitergeleitet wird. Dort wird dieses Spannungssignal in ein für den DL-Bus
(Datenleitung) geeignetes serielles Digitalsignal umgewandelt.
Der Sensor besitzt folgende Eigenschaften:
Erfassung des Systemdruckes zwischen 0 und 6 bar
Im Strömungskanal befinden sich keine bewegten Teile
Messprinzip unempfindlich gegen Medium- Eigenschaften
Inkl. 0,7 m Spezialkabel zum Anschluss an FTS....DL
A-3872 Amaliendorf, Langestr. 124
Tel +43 (0)2862 53635
mail@ta.co.at
PRS0-6
Vers. 1.1
Werbung
Inhaltszusammenfassung für Technische Alternative PRS0-6
- Seite 1 Tel +43 (0)2862 53635 mail@ta.co.at Elektronischer Drucksensor Der Drucksensor PRS0-6 dient zur Erfassung der physikalischen Größe Druck. Er eignet sich insbesondere zur Bestimmung von Wasserdruckverhältnissen in Heizungs- und Brauchwas- serkreisläufen. Die auf dem neuartigen keramischen Messelement integrierte Elektronik lie- fert ein abgeglichenes, verstärktes Spannungssignal, das an einen Volumenstromsensor der Serie FTS..DL weitergeleitet wird.
- Seite 2 Elektrischer Anschluss (Platine FTS..DL) und Adressierung: Unterseite Oberseite Anschluss Drucksensor PRS0-6 DL-Bus (Datenleitung) Sensor Temperatur 2 Dip-Schalter auf der Unterseite der Platine zur Festlegung der Sensoradresse Die mitgelieferte Flachbandleitung wird am Volumenstromsensor FTS..DL (entsprechend der Abbildung) und am Drucksensor angeklemmt. Die Stecker sind unverwechselbar.
- Seite 3 Beispiel: Hier wurde dem externen Sensor E4 der Sensorwert der Adresse 1 mit dem Index 4 zugewiesen, das ist der Wert des Drucksensors PRS0-6, der an den FTS-Sensor ange- schlossen ist. UVR16x2: Die Messwerte werden im Menü „DL-Bus“ parametriert. UVR1611: Die Messwerte werden als analoge Netzwerkseingänge parametriert:...
- Seite 4 Technische Daten Messbereich 0 bis 6 bar Genauigkeit ± 2,0 % vom Endwert Einsatztemperaturbereich 2 bis 90 °C Buslast mit FTS-Sensor Berstdruck 12 bar G 3/8“ Anschlussgewinde Einbaulage Empfehlung: Elektrischer Anschluss oben Material Druckanschluss Faserverstärkter Kunststoff Dichtmaterial EPDM Maßzeichnungen: Technische Änderungen vorbehalten ©...
