3. Hardware Installation
Wenn Sie die EX-1032 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede zwischen PC's gibt, können wir Ihnen nur
eine generelle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich
bitte an die Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Desktop
PC´s (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie nun einen
freien PCI-Express Slot.

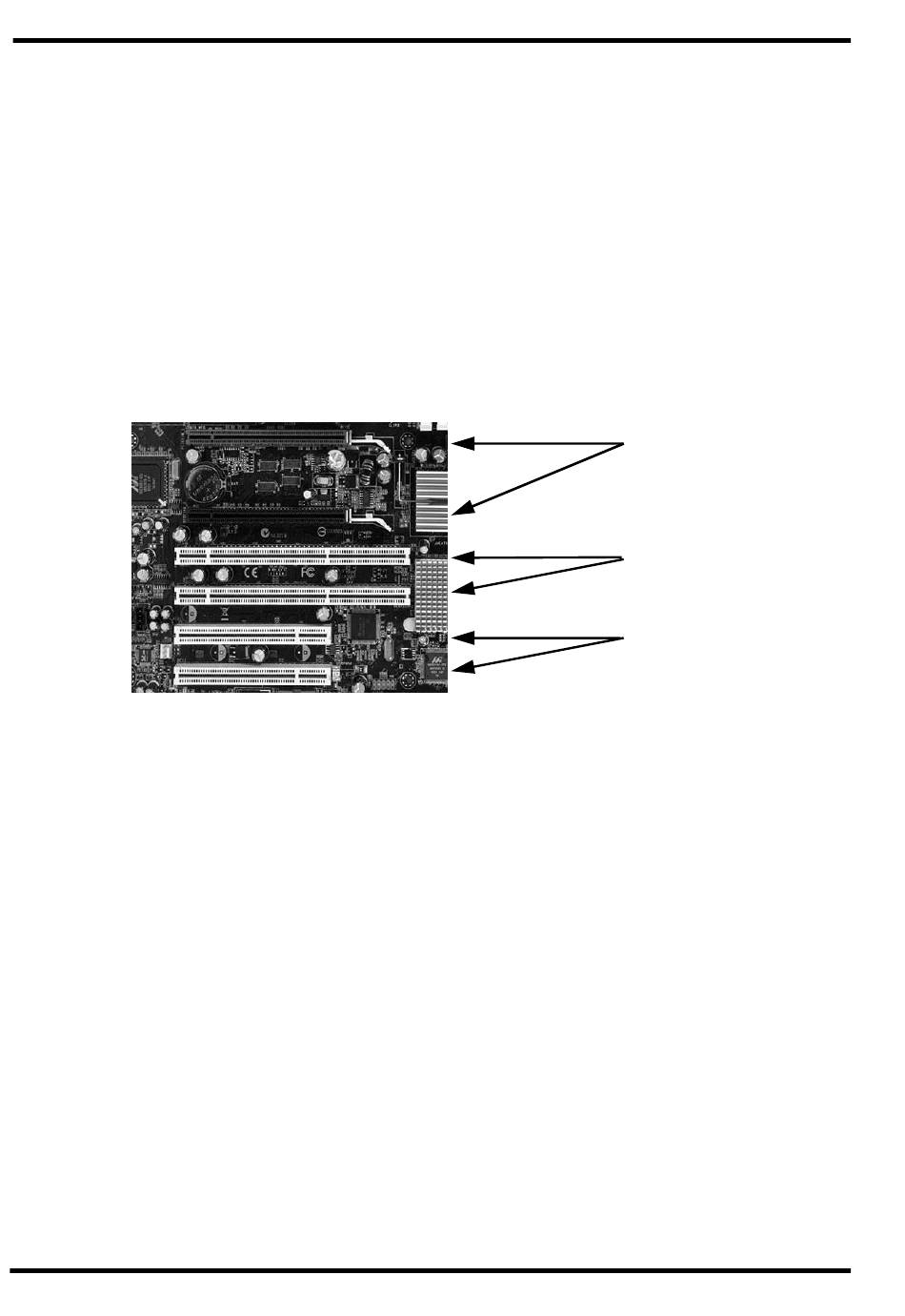

Bild 1
Stecken Sie die optional erhältliche Karte EX-1095 vorsichtig in den ausgewählten PCI-
Express Slot ein. Beachten Sie, dass Sie dabei korrekt eingesteckt wird, und das kein
Kurzschluss entsteht (siehe Bild 1). Bitte wenden Sie in keinem Fall Gewalt an. Die Karte
sollte sich mit leichtem druck in den Port einsetzen lassen! Danach befestigen Sie die EX-
1095 PCI-Express Karte mit einer Schraube am Gehäuse. Sie können das Computerge-
häuse nun wieder schließen und die Netzverbindungen wiederherstellen! Falls Sie die
optional erhältliche EX-1096 zum Anschluss verwenden möchten, so befestigen Sie zu-
erst die EX-10000 so wie in deren Anleitung beschrieben an der EX-1096. Stecken Sie
nun die Karte einfach in den ExpressCard Slot an Ihrem Notebook (siehe Bild 2). Nun
können Sie die Karten in die EX-1032 einbauen (siehe Bild 3). Verbinden Sie anschlie-
ßend das bei der optionalen Karte mitgelieferte Kabel mit der EX-1032 (siehe Anschluss-
beispiel auf Seite 6). Verbinden Sie zum Schluss noch das mitgelieferte Netzkabel mit der
EX-1032.
Wichtig!!! Schalten Sie die Box immer ein bevor Sie den PC einschalten und auch
erst ab nachdem der PC komplett heruntergefahren wurde. Sonst werden die Kar-
ten nicht korrekt erkannt! Eine Hot-Plug & Play Funktion unterstützt die EX-1032
nicht!
