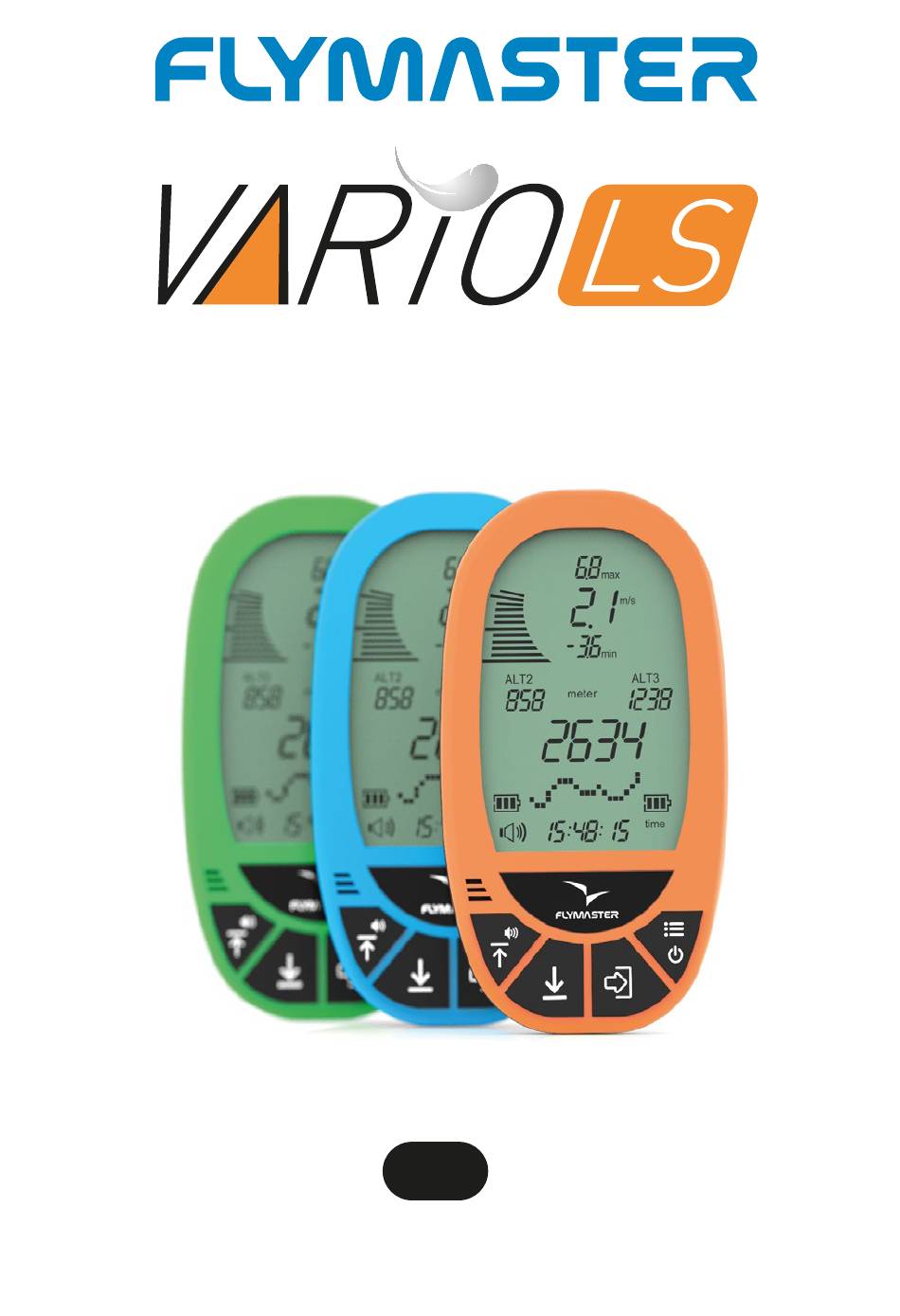

- Seite 1 Vario. Light. Simple. User Manual v 1.0...
- Seite 2 Überblick 1. Übersicht 2. Display layout 3. Designer Software 4. Firmware update 5. Reset and Fail Safe mode 6. Platzieren und sichern Vario LS 7. Batterie 8. Grundeinstellungen 9. Menü Sequenzen 10. Fortgeschrittene Einstellungen 11. Flugbuch 12. Flüge herunterladen 13. Wichtige Notizen User Manual v 1.0...
- Seite 3 1. Übersicht Flugseite und Tasten 1 - Max. Steigrate 2 – Digital integriertes Vario 3 - Max. Sinken 4 – Höhenmesser 3 5 – Barograph/Menü 6 - Batteriestand 7 - Uhr / Flugzeit 8 - Power/Menü/Esc 9 - Enter 10 - Höhenmesser 2 Rückansicht 11 - Höhenmesser 1 12 - Niedriger Batteriestand...
-
Seite 4: Display Layout
12. Niedriger Batteriestand: gibt den Reservebatteriestatus in 3 Niveaus an (voll, mittel, niedrig) 13. Lautstärke - Hier wird das Lautstärkeniveau der Vario LS Lautsprech- er angezeigt (lautlos, niedrig, mittel, hoch). 7. Uhrzeit / Flugzeit: Dieses Feld zeigt entweder die Uhrzeit oder die Flugzeit an. - Seite 5 Der Designer ist ein Programm für Mac OS, Windows und Linux, das von Flymaster entwickelt wurde. Der Designer erlaubt Dir die komplette Flymaster Produktpalette zu managen, darunter auch das Vario LS. Für das Vario LS stehen folgende Funktionen zur Verfügung: - Firmware Upgrade - Download und Synchronisierung Deiner Flüge zu den Flymaster Cloud...
- Seite 6 3.1. Designer software Registriere Dein Instrument: Wenn Du bereits ein Flymaster Netzwerk Konto besitzt, log Dich mit deinen Cloud User Daten (Email und Passwort) ein. 7. Wenn Du noch kein Konto besitzt, erstelle eines. Während der Kontoer- stellung wird Dir eine Email zur Verifizierung zugeschickt, daher stelle bitte sicher, dass Du eine gültige Emailadresse benutzt.
-
Seite 7: Firmware-Update
3. Der Designer sollte eine veraltetet Firmware Version erkennen und wird wie folgt fragen, ob diese auf den neuesten Stand gebracht werden soll 4. Klicke „Yes“ und das Vario LS sollte nun die neue Firmware laden und selbst neu rebooten (neu starten). - Seite 8 4.1. Firmware update 4. Suche die Firmwaredatei aus, die unter folgender Adresse herunterge- laden werden kann: https://www.flymaster.net/downloads?product=Vari- o%20LS unter dem Reiter Downloads 5. Das Vario LS sollte nun die neue Firmware laden und selbst neu rebooten (neu starten)
-
Seite 9: Reset Und Fail Safe Modus
Rückseite und drücke leicht. Bitte benutze weder extreme Kraft noch einen scharfen oder sehr spitzen Gegenstand um dies zu machen 2 . Das Vario LS in „fail safe“ Modus setzen: Halte die Power/Menu Taste gedrückt, während Du den Reset Knopf mit der Büroklammer drückst. - Seite 10 6. Anbringen und Sicherung des Vario LS Es gibt 4 empfohlene Möglichkeiten um das Vario LS fürs Fliegen zu befestigen. Bitte beachte, dass bei allen 4 Möglichkeigen das Vario LS zusätzlich mit der mitgelieferten Sicherheitsleine befestigt werden muss. Am Tragegurt mit dem mitgelieferten Klettpad 2.
- Seite 11 1. Benutze das mitgelieferte magnetische USB Kabel 2. Benutze jedweden 5V USB Anschluss mit mindestens 1A Ausgang- sleistung. Das Vario LS lädt sich auch auf, wenn es an einen Computer angeschlossen wird. 3. Wenn das Vario LS ausgeschaltet ist und es mit einer Stromquelle verbunden ist wird auf dem Display die Nachricht „CHRG“...
-
Seite 12: Grundeinstellungen
Lautstärken bis zur maximalen Lautstärke und danach wieder zu stumm zu wechseln. Das VARIO LS auf Werkseinstellungen zurücksetzen: Power/Menu Taste drücken hoch oder runter drücken bis FACT angezeigt wird. Enter drücken um das Vario auf Werkseinstellungen zurückzusetzen. Drücke MENU um das Menü... - Seite 13 9. Menü Sequenzen ALTI (ALT 1) CADE ALTI (ALT 2) BUZZ ALTI (ALT 3) UNIT CLTH DATE SKTH TIME SKAL CTRS INTG SLNT FREQ INCR FACT DAMP...
-
Seite 14: Fortgeschrittene Einstellungen
10. Fortgeschrittene Einstellungen OFF - Schaltet das Vario LS aus ALTI (ALT 1) - Altimeter 1 ALTI (ALT 2) - Altimeter 2 ALTI (ALT 3) - Altimeter 3 CLTH - Die Steigschwelle (Climbing threshold) ist die Steigrate bei der das Vario anfängt einen Steigton zu machen. Die Frequenz des ersten Steigtons wird definiert durch die Basisfrequenzparameter und erhöht... - Seite 15 Der Standardwert liegt bei 8. CADE -Wenn die Steigrate höher ist als die Steigschwelle erzeugt das Vario LS einen bip bip Ton. Die Rate (Kadenz) der bips erhöht sich, wenn die Steigrate sich erhöht. Diese Steigerung in der Rate ist nicht linear. Der Kadenzparameter (CADE) spezifiert lediglich welche Kadenzkurve genutzt werden soll.
-
Seite 16: Advanced Settings
Buzzer anzeigt, dass das Sinken geringer ist als das Eigensinken des Fluggerätes und somit eine steigen- de Luftmasse indiziert. UNIT - Stellt die Vario LS Einheiten um zwischen: meter und m/s oder fuss und f/minx100 DATE - Datumseinstellung für das Vario LS TIME - Uhrzeiteinstellung für das Vario LS... - Seite 17 11. Flugbuch Um Dein Flugbuch einzusehen: Drücke Menu, dann hoch oder runter bis „LOG“ auf dem Display erscheint. Nutze hoch oder runter um die Ansicht zwischen den einzelnen Flügen zu wechseln. Maximale Steigrate, die während des Fluges erreicht wurde Maximales Sinken während des Fluges Max.
-
Seite 18: Flüge Herunterladen
1. Versichere Dich dass Du ein Konto bei Flymaster angelegt hast und Dein Gerät registriert wurde (Kapitel 3) 2. Schalte Dein Vario LS an (ON) und verbinde es mit der Designer software. 3. Klicke auf das Vario LS logo und „Sync to Cloud“... - Seite 19 12.1 Flüge herunterladen 5. Besuche www.flymaster.net und klicke auf „Flights“ – „Cloud flights“ 6. Log Dich in Dein Account ein 7. Gehe auf „my activity“...
- Seite 20 12.2 Flüge herunterladen 8. In Deiner Aktivitätenübersicht klicke auf „All my activities“ 9. Klicke auf „Activity details“ um den Flug auszusuchen, den Du analysieren möchtest.
- Seite 21 12.3 Flüge herunterladen 10. Hier kannst Du die Flugdetails sehen. Es ist möglich die Flugdaten als CSV Datei herunterzuladen, Dir per mail zuzusenden oder sie auf facebook zu teilen oder sie von Deiner Liste zu löschen.
-
Seite 22: Wichtige Anmerkungen
Warnungen: Achten Sie darauf, dass Ihr Instrument regelmäßig gereinigt wird. Öffnen Sie das Vario LS nicht, da ansonsten Ihre Garantie erlischt. Setzen Sie Ihr Vario LS nicht extremen Temperaturen aus, weder sehr hohen noch sehr niedrigen, da das Gerät sonst dauerhaft beschädigt werden kann.
