Inhaltszusammenfassung für ATECH USB-to-CAN

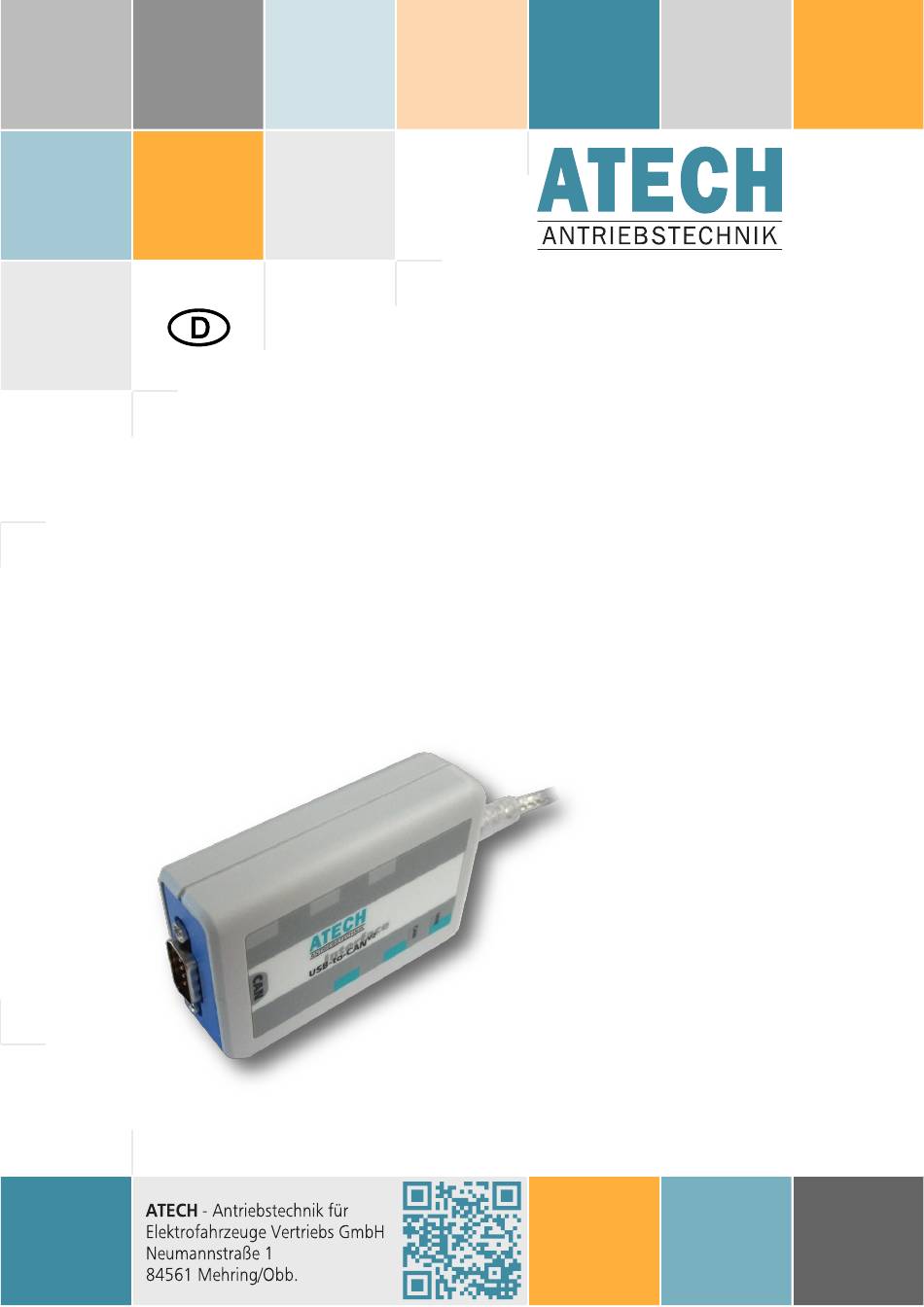

- Seite 1 Benutzerhandbuch ATECH USB-to-CAN...
-
Seite 2: Inhaltsverzeichnis
Installation ....................2 Installation USB to CAN VCI Treiber XP/Vista/Win7/8/10 ......2 2.1.1 USB-to-CAN compact ..............2 2.1.2 USB-to-CAN V2 – 32-Bit & 64-Bit ..........2 Anschluss ....................3 ZAPI-/ZIVAN-Programme ................4 ZPCanFlasher ..................4 3.1.1 Installation 32-Bit ..............4 3.1.2... -
Seite 3: Einleitung
Einleitung Einleitung Das ATECH USB-to-CAN ist ein multifunktionelles Werkzeug zur professionellen Analyse von CAN-Bus-Systemen und zur Parametrierung bzw. Softwareaktualisierung von ZAPI-Invertern und ZIVAN-Ladegeräten. Technische Daten PC-Anschluss USB 2.0 (full speed) CanAnschluss Sub-D9; ISO 11898-2 Mikrocontroller Infineon C161U, 24 MHz Speicher... -
Seite 4: Installation
Installation USB to CAN VCI Treiber XP/Vista/Win7/8/10 2.1.1 USB-to-CAN compact 2.1.1.1 32-Bit Vor der ersten Verbindung des USB-to-CAN compact installieren Sie bitte den VCI-V2-Treiber vci_2_18_4_2308.exe Nach dem Neustart des PCs verbinden Sie den Adapter mit dem PC. Die hardwareseitige Installation für 32-Bit-Betriebssysteme ist nun abgeschlossen. -
Seite 5: Anschluss
120 Ω vorhanden sein muss (Terminierung). Es hat sich als praktisch rausgestellt, einen 120-Ω-Widerstand direkt ins Anschlusskabel einzu- bauen (Pin 2 + Pin7) Zum Prüfen des Gesamtwiderstandes zwischen CAN-H und CAN-L messen. Es sollten 60 Ω messbar sein. ATECH USB-to-CAN 3 / 18... -
Seite 6: Zapi-/Zivan-Programme
Installieren sie die Datei ZpCanFlasher044_install.exe Kopieren sie den Ordner ZPConfig nach C:\ (Vorhandene Dateien ersetzen) 3.1.2 Installation 64-Bit Installieren sie die Datei ZpCanFlasher044_install.exe Kopieren sie den Ordner ZPConfig nach C:\ (Vorhandene Dateien ersetzen) 3.1.3 Programmbeschreibung 4 / 18 ATECH USB-to-CAN... - Seite 7 (CFI beschreibt, welche Hardware beschrieben werden soll) z.B. soll ein ZAPI-Inverter AC-2 bespielt werden, welcher als Fahrsteuerung dient ac2tfzp002.cfi Unter File Load File auswählen Aufzuspielende Firmware auswählen Unter Config Can IXXAT auswählen: Auf der nächsten Seite die Geschwindigkeit auswählen: ATECH USB-to-CAN 5 / 18...
- Seite 8 ZAPI-/ZIVAN-Programme Danach das Interace auswählen: Inverter per CAN-Bus verbinden Einschalten Connection Start Clear Flash Verify Connection Stop Inverter neu starten, mit Konsole verbinden, Clear Eprom durchführen (später beschrieben unter ZPCanConsole bzw. WMCanConsole) 6 / 18 ATECH USB-to-CAN...
-
Seite 9: Zpcanconsole
ZAPI-Programm zum Parametrieren von Invertern und mit der Möglichkeit, Werte in Echtzeit anzuzeigen (Tester). 3.2.1 Installation Aktuelle 64-Bit-Version: ZpCanConsole027_install.exe Aktuelle 32-Bit-Version: ZpCanConsole033_install.exe 3.2.2 Erste Schritte Konfigurieren des USB-to-Can compact Klicken sie auf Device Configuration Wählen sie die passende Geschwindigkeit aus ATECH USB-to-CAN 7 / 18... - Seite 10 ZAPI-/ZIVAN-Programme USB-to-CAN auswählen Nun ist die Konsole betriebsbereit. Wenn sie auf Start drücken, werden vorhandene ZAPI-Geräte gesucht und angezeigt. 8 / 18 ATECH USB-to-CAN...
-
Seite 11: Menü Tester
ZAPI-/ZIVAN-Programme 3.2.3 Menü Tester Gewünschte Werte in der linken Spalte anklicken 3.2.4 Menü Parameter Im Hauptmenü Function Parameter auswählen Auslesen der aktuell eingestellten Parameter mit Receive ATECH USB-to-CAN 9 / 18... -
Seite 12: Passwort
3.2.6 Clear Eeprom Durchführen von Clear Eeprom Eingabe des Passworts Function Eeprom Function Clear Eeprom -Neustart des Inverters Achtung! Nach Durchführung von Clear Eeprom sind alle Parameter auf die Standardwerte gesetzt! 10 / 18 ATECH USB-to-CAN... -
Seite 13: Zncanconsole
ZAPI-/ZIVAN-Programme ZNCanConsole ZIVAN-Programm zum Parametrieren von Ladegeräten und mit der Möglichkeit, Werte in Echt- zeit anzuzeigen (Tester) 3.3.1 Installation 32-Bit und 64-Bit Im Ordner zncancosole23 Setup.exe ausführen ATECH USB-to-CAN 11 / 18... -
Seite 14: Erste Schritte
ZAPI-/ZIVAN-Programme 3.3.2 Erste Schritte Konfigurieren des USB-to-Can compact Klicken sie auf Device Configuration Wählen sie die passende Geschwindigkeit aus 12 / 18 ATECH USB-to-CAN... - Seite 15 ZAPI-/ZIVAN-Programme USB-to-CAN auswählen Nun ist die Konsole betriebsbereit. Wenn sie auf Start drücken, werden vorhandene ZIVAN-Geräte gesucht und angezeigt. ATECH USB-to-CAN 13 / 18...
-
Seite 16: Menü Parameter
Im Hauptmenü Function Parameter auswählen Sichern der Parameter auf dem PC: Receive File Save überspielen von Parametern auf das Ladegerät: File Tx from File Speichern von geänderten Parametern, bzw. von eingespielten Parametern mit Store 14 / 18 ATECH USB-to-CAN... -
Seite 17: Menü Tester
ZAPI-/ZIVAN-Programme 3.3.4 Menü Tester Gewünschte Werte in der linken Spalte anklicken 3.3.5 Alarm Logbook Anzeige der aufgetretenen Fehler ATECH USB-to-CAN 15 / 18... -
Seite 18: Wmcanconsole
Zapi Programm zum Parametrieren von Invertern mit spezieller Windmill-Software und mit der Möglichkeit, Werte in Echtzeit anzuzeigen (Tester) 3.4.1 Installation Aktuelle 32-Bit-Version: WMCanConsole028_install.exe Aktuelle 64-Bit-Version: WMCanConsole028_install64BIT.exe 3.4.2 Bedienung Die Bedienung ist identisch mit der ZPCanCosole 16 / 18 ATECH USB-to-CAN... -
Seite 19: Fehlerbehebung
ZAPI-/ZIVAN-Programme Fehlerbehebung 3.5.1 Es wird keine CAN-Hardware gefunden Stellen Sie sicher, dass der USB-to-CAN-Adapter korrekt mit dem PC verbunden ist. Überprüfen Sie im Gerätemanager, ob das USB-to-CAN den VCI-Treiber 2.18 benutzt. ATECH USB-to-CAN 17 / 18... -
Seite 20: Exception: Vci_Prepareboard Board Is Already Logged In
Falls der Fehler nochmals auftritt, stellen Sie im Task Manager sicher, dass kein Programm im Hintergrund läuft. 3.5.3 Blue Screen Stecken Sie niemals das USB-to-CAN unter dem Betrieb ab (wenn noch eine Console auf den Adapter zugreift); andernfalls bekommen Sie einen Blue Screen! 18 / 18...
