Inhaltszusammenfassung für Vision TECHCONNECT TC-HDMIWM

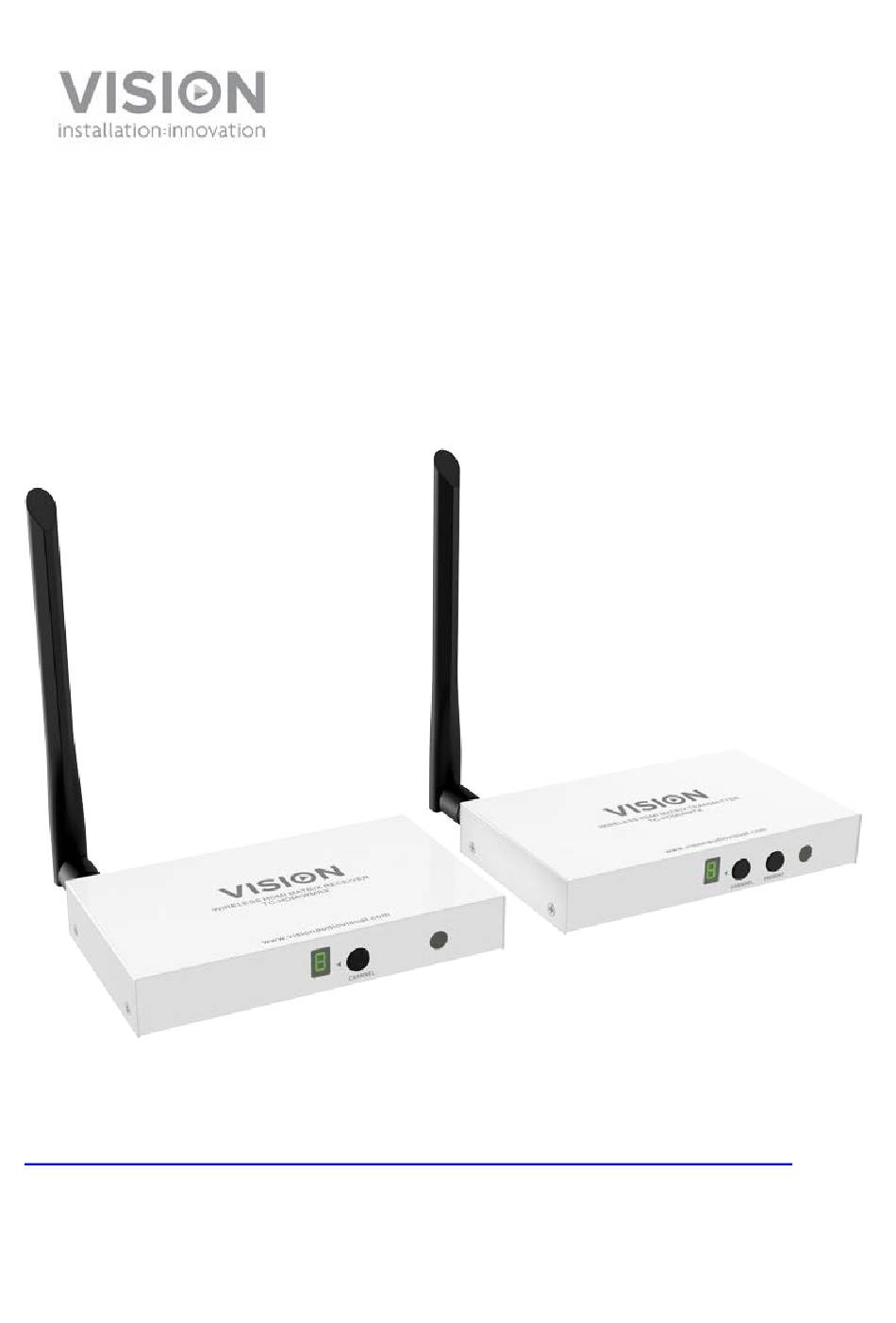

- Seite 1 TECHCONNECT TC-HDMIWM BEDIENUNGSANLEITUNG www.visionaudiovisual.com/de/techconnect-de/tc-hdmiwm/ TC-HDMIWM_manual_de.doc...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. -
Seite 3: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. AUFSTELLORT Unter folgenden Bedingungen sollte das Produkt nicht verwendet werden: • An feuchten oder nassen Orten • An Orten mit direkter Sonneneinstrahlung oder in unmittelbarer Nähe von Heizquellen • An extrem kalten Orten •... -
Seite 4: Besonderer Warnhinweis
BESONDERER WARNHINWEIS Verwenden Sie dieses Produkt niemals in der Nähe eines Flugzeugs oder einer medizinischen Einrichtung. Dies kann zu Interferenzen führen. Die Verwendung des Produkts in den folgenden Umgebungen bzw. Situationen kann zu Störungen bei der Ausgabe von Audio und Video führen: •... - Seite 5 SENDER (Tx) Kanal LCD-Display Kanalwahlschalter Present-Taste (funktioniert nur mit 1 Empfänger im System) IR-Empfänger Netzeingang (Phoenix-Anschluss) HDMI-Eingang WLAN-Anzeige – leuchtet auf, wenn der Sender ordnungsgemäß mit dem Empfänger verbunden ist PRESENT-Tasten-DIP-Schalter Eingangsanzeige – leuchtet auf, wenn ein Quellgerät mit einer unterstützten Auflösung angeschlossen ist 3,5 mm Miniklinke für IR-Blaster TC-HDMIWM_manual_de.doc...
- Seite 6 EMPFÄNGER (Rx) Kanal LCD-Display Kanalwahlschalter IR-Empfänger Netzeingang (Phoenix-Anschluss) HDMI-Ausgang Datenanzeige – blinkt langsam, wenn eine Verbindung hergestellt wird; blinkt schnell, wenn Daten übertragen werden. PRESENT-Tasten-DIP-Schalter 9-poliger serieller RS232-Stecker für externe Steuerung WLAN-Anzeige – leuchtet auf, wenn der Sender ordnungsgemäß mit dem Empfänger verbunden ist 3,5 mm Miniklinke für IR-Empfänger TC-HDMIWM_manual_de.doc...
- Seite 7 FERNBEDIENUNG Kanalwahl Info-Bildschirmanzeige PRESENT (für Sender) TC-HDMIWM_manual_de.doc...
-
Seite 8: Ir-Weiterleitung (Passback)
INSTALLATIONSHINWEISE SYSTEMREGELN Diese beiden Regeln helfen Ihnen dabei, die Möglichkeiten dieses Produkts zu verstehen: Regel 1: Dieses Produkt nutzt 10 Kanäle. Jeder Sender muss einen unterschiedlichen Kanal verwenden. Deshalb können Sie bis zu 10 Sender in dieselbe WLAN-Umgebung integrieren. Regel 2: Mit einem Sender können max. 2 Empfänger verknüpft werden. DISPLAY-RUHEMODUS Der Empfänger stoppt die HDMI-Ausgabe, wenn 10 Minuten lang keine Quelle vorhanden ist. - Seite 9 MATRIX Verbinden Sie die Quellgeräte mit dem Sender und die Displays mit dem Empfänger. Stellen Sie jeden Sender auf einen anderen Kanal ein. Sie können nicht zwei Sender verwenden, die denselben Kanal nutzen. Stellen Sie zum Hin-und-Herschalten zwischen den dargestellten Quellgeräten auf jedem Empfänger den entsprechenden Kanal ein.
- Seite 10 Da Sie 10 Sender simultan verwenden können, können Sie 10 getrennte Verteilungssysteme oder eine Kombination aus Matrix-, Verteilungs- und Umschaltsystemen nutzen, die gleichzeitig betrieben werden. TC-HDMIWM_manual_de.doc...
-
Seite 11: Present-Taste (Präsentieren)
UMSCHALTEN Bis zu 10 Quellgeräte und ein Empfänger. Verbinden Sie die Quellgeräte mit den Sendern und das Display mit dem Empfänger. Stellen Sie jeden Sender auf einen anderen Kanal ein. Schalten Sie am Empfänger von einem Kanal zum andern, um zu bestimmen, welches Quellgerät dargestellt wird. -
Seite 12: Info-Bildschirmanzeige
Wenn im System mehr als ein Empfänger vorhanden ist, kann diese Funktion nicht verwendet werden. INFO-BILDSCHIRMANZEIGE Drücken Sie die i-Taste auf der Fernbedienung, um Kanalinformationen anderer SSID-Geräte im Bereich anzuzeigen. Dadurch werden Signalstärke und WLAN-Überlastung angezeigt, was bei der Fehlersuche hilfreich sein kann. Hinweis: Um alle SSIDs im Bereich anzeigen zu können, darf der Empfänger nicht mit einem Sender „verbunden“... -
Seite 13: Bei Funktionsstörung
RS-232 Baudrate: 115 200 Befehl ASCII Kanal 0 rxch:00 72 78 63 68 3a 30 30 Kanal 1 rxch:01 72 78 63 68 3a 30 31 Kanal 2 rxch:02 72 78 63 68 3a 30 32 Kanal 3 rxch:03 72 78 63 68 3a 30 33 Kanal 4 rxch:04 72 78 63 68 3a 30 34... - Seite 14 Auflösung max. 1920 x 1080 Wählen Sie Alle Modi auflisten, um die Bildwiederholungsrate zu ändern. Versuchen Sie, Quelle und Sender mit einem anderen Kabel zu verbinden. EDID-Abgleich und HDCP-Schlüssel-Authentifizierung können HDMI-Probleme verursachen. Versuchen Sie zum Zurücksetzen, alle Geräte neu zu starten. Drücken Sie die i-Taste (Info) auf der Fernbedienung, um das WLAN-Spektrum anzuzeigen.
-
Seite 15: Technische Daten
TECHNISCHE DATEN SENDERABMESSUNGEN: 135 x 80 x 23 mm (Länge x Breite x Höhe) EMPFÄNGERABMESSUNGEN: 135 x 80 x 23 mm (Länge x Breite x Höhe) PACKMASS: 200 x 150 x 80 mm (Länge x Breite x Höhe) PRODUKTGEWICHT: Sender: 290 g Empfänger: 290 g VERPACKUNGSGEWICHT: 630 g (Sender und Empfänger sind in separater Verpackung) WERKSTOFF: Metall... -
Seite 16: Senderkonnektivität
SENDERKONNEKTIVITÄT: 1 x HDMI-Eingang, vergoldet 1 x Gleichstrom – Phoenix-Anschluss 1 x 3,5 mm Miniklinke – für IR-Blaster EMPFÄNGERKONNEKTIVITÄT: 1 x HDMI-Ausgang Typ A 1 x Gleichstrom – Phoenix-Anschluss 1 x 3,5 mm Miniklinke – für IR-Empfänger 1 x 9-poliger D-Sub-Stecker für RS-232 STROMVERSORGUNG: 100-240 V AC 50/60 Hz 5 Volt / 2 A 10 W. -
Seite 17: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
