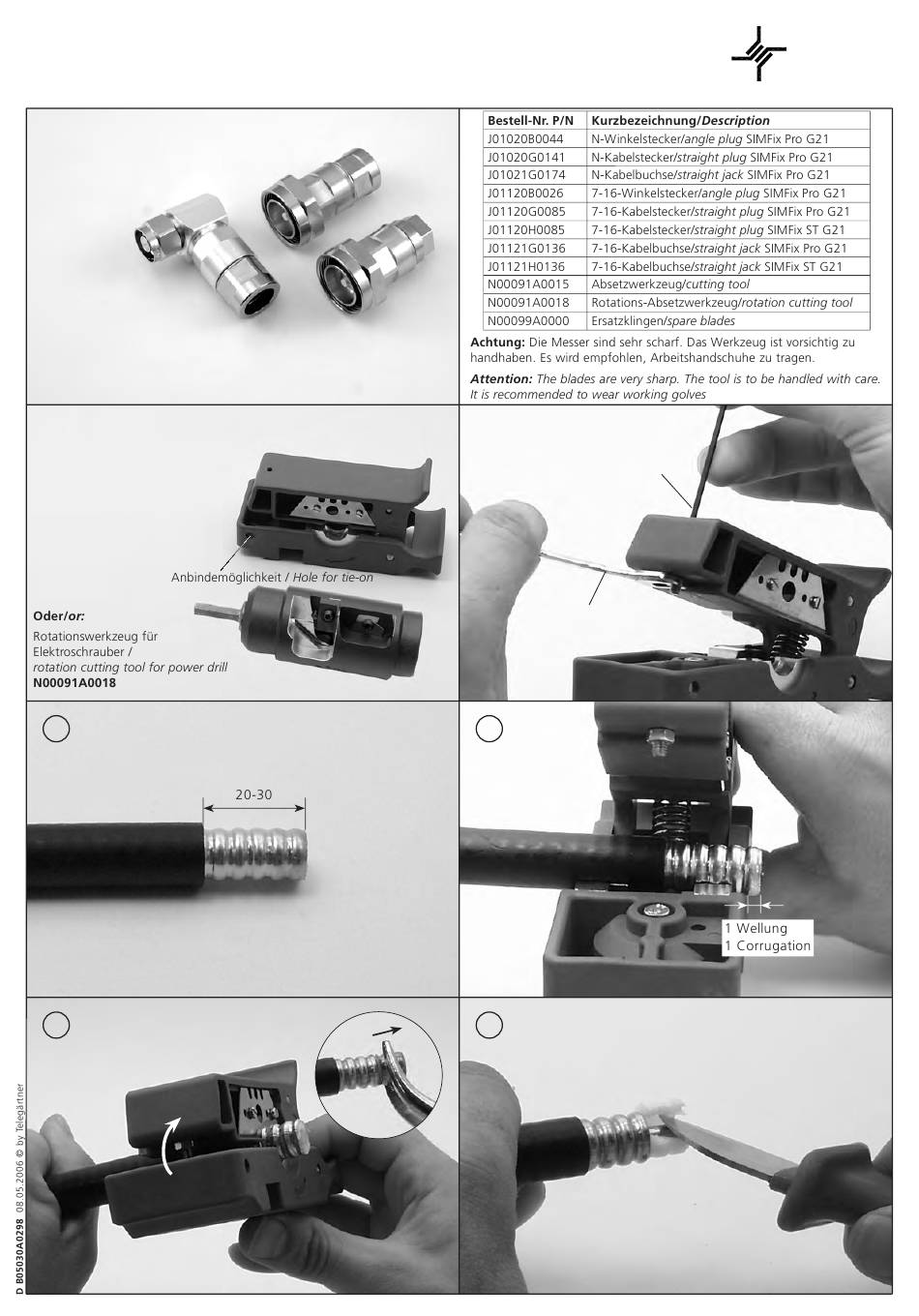

Telegärtner SIMFix Pro/ST Montageanweisung

SIMFix® Pro/ST Steckverbinder für 1/2'' Wellmantelkabel G21
SIMFix® Pro/ST Connectors for 1/2'' Corrugated Cables G21
Montageanweisung / Assembly Instruction
für Kabel /
for cable:
RFA 1/2''-50
RFX 1/2''-50
LCF 12-50 J
LCF 12-50 JFN
5128 1/2"-LD
HFC 12D LG
HPL 50-1/2''
LDF4-50A
Serie N
Series N
Empfohlene Werkzeuge / Recommended tools:
- Absetzwerkzeug / Cutting tool N00091A0015
- Messer / Knife (N00080A0003)
- 2 Gabelschlüssel SW22 /
2 Spanners 22af
- 1 Gabelschlüssel SW7 /
1 Spanner 7af (9/32")
- Innensechskant 2 / Hexagon
socket 2 (5/64")
- Schraubendreher 0,8x4/
Screwdriver 0,8x4
Kabel im Wellental absägen und ein Stück Mantel entfernen /
1
Saw through the cable at bottom of corrugation and remove
part of the sheath
Drehen ohne Zusammendrücken
3
Rotate tool without pressing
tool jaws together
Telegärtner Karl Gärtner GmbH • Lerchenstr. 35 • D-71144 Steinenbronn • Tel.: +49 (0)7157/125-100 • Fax: +49 (0)7157/125-120 • e-mail: info@telegaertner.com • http://www.telegaertner.com
Serie 7-16
Series 7-16
Feinjustierung (Schnitttiefe)
für Kabeltoleranzen.
Voreingestellt auf
Kabel RF 1/2"-50 /
Fine adjustment
(cutting depth) for
cable tolerances.
Preadjusted for
cable RF 1/2"-50
2
Kabel in Führung legen /
Place cable into guiding
block
4
Innensechskant 2/
Hexagon socket 2
(5/64")
Gabelschlüssel SW7
Spanner 7af (9/32")
