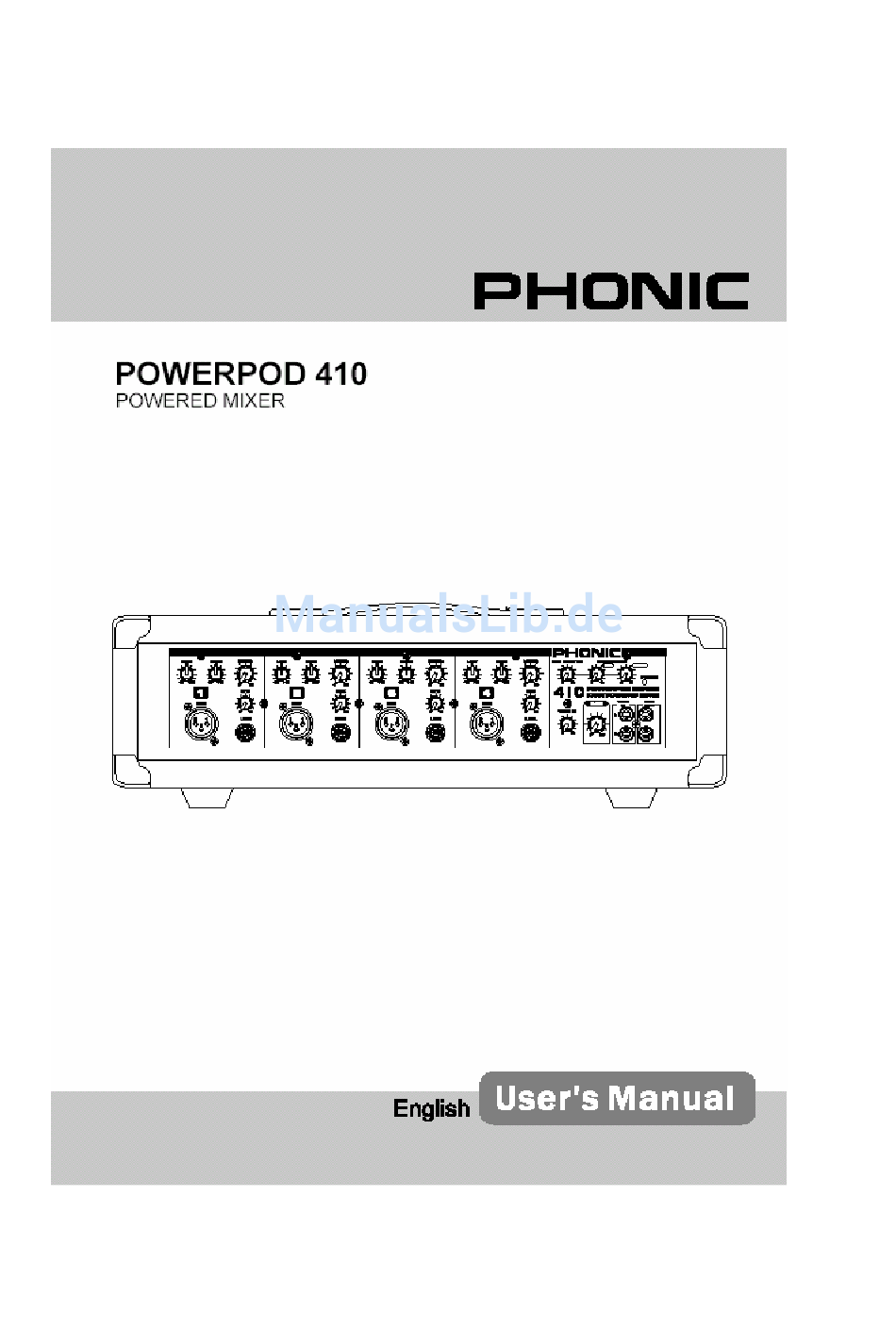

- Seite 1 POWERPOD 410 MISCHVERSTÄRKER DEUTSCH BEDIENUNGSANLEITUNG PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410...
-
Seite 2: Wichtige Sicherheitsanweisungen
Sackkarre transportiert, vermeiden Verletzungen durch versehentliches Überkippen. 13. Ziehen Sie den Netzstecker bei Gewitter oder wenn es längere Zeit nicht gebraucht wird. 14. Das Gerät sollte unbedingt von nur geschultem Personal repariert werden, wenn: PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 3: Inhaltsverzeichnis
BESCHREIBUNG DER VORDERSSEITE KANALZUG SUMMEN SEKTION BESCHREIBUNG DER RÜCKSEITE ANWENDUNGS- und VERKABELUNGSBEISPIELE STANDARD ANWENDUNG LIVE BAND MIT ZUSÄTZLICHER ENDSTUFE TIPPS AUS DER PRAXIS TECHNISCHE DATEN BLOCKSCHALTBILD ABMESSUNGEN TYPISCHE KABELVERBINDUNGEN SYMMETRISCH UND UNSYMMETRISCH FEHLERBEHEBUNG SERVICE UND GARANTIE PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 4: Einführung
EINFÜHRUNG Die Phonic Crew dankt und gratuliert Ihnen, dass Sie sich für einen Mischverstärker aus der Powerpod Serie entschieden haben. Auf der Grundlage jahrelanger Erfahrung in der Konstruktion und Fertigung von exzellenten Audio Geräten haben wir diesen Powermixer für die Anwender entwickelt, die einen einfach... -
Seite 5: Vor Der Inbetriebnahme
Wand entfernt betrieben wird. die in dieser Anleitung gemacht werden. Der Andererseits könnte das Gerät überhitzen, POWERPOD 410 Mischverstärker wird als Teil da die Lüfteröffnungen vielleicht verdeckt normaler PA Systeme (Beschallungssysteme) werden. verwendet, und daher sollte der Aufbau und Machen zuerst sämtliche... -
Seite 6: Beschreibung Der Vordersseite
Frequenzen an oder senkt sie ab, so Tipp: Beim sogenannten „Soundcheck“, also schwingt Kurve jenseits dem Einstellen der Anlage vor der eigentlichen Ansatzfrequenz wie ein Kuhschwanz hin und Aufführung, ist man geneigt, Bässe und Höhen her. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 7: Xlr & Line Eingang
Sie auf die richtige Steckerbelegung. Die Belegung der XLR Buchsen entspricht dem internationalen Standard: 1 = Masse, 2 = positiv, 3 = negativ. 5. EFX POWERPOD 410 verfügt nicht über eine 48 V Mit diesem Regler senden Sie ein anteiliges Phantomspeisung, daher können... -
Seite 8: Summen Sektion
Der EFX Regler ist lediglich ein Lautstärkeregler, unbearbeitete („trockene“) Kanalsignal in die Effekt Sektion des POWERPOD 410 sendet. Wie laut dann letztendlich der Effekt in der Gesamtmischung ist, hängt vom Lautstärkeregler des Digital Delays ab (siehe dort, #6). 6. DIGITAL DELAY = ECHO... - Seite 9 Die beiden Signale links und rechts werden zu Signal, also für das Zuspielgerät, das an die einem Monosignal zusammengefasst, Cinch Buchsen TAPE IN (#10) angeschlossen POWERPOD 410 ja ein Monogerät ist. ist. Signal wird über diesen Lautstärkeregler direkt in die Summe (MAIN Selbstverständlich können Sie auch irgendein...
-
Seite 10: Ein Wort Zu Impedanzen Von Verstärkern Und Boxen
VERSTÄRKERN UND BOXEN Eine Fehlanpassung Endstufen Lautsprechern führt zu Leistungseinbußen, schlimmstenfalls zu massiven Schäden am Gerät. Bei Transistorendstufen (wie die im POWERPOD 410) darf die Mindestimpedanz (die sog. Last oder auch Widerstand) nicht unterschritten werden. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... - Seite 11 Dabei 4 Ohm ca. 100 Watt und an 2 Ohm etwa 150 unerheblich, ob Sie beide Klinkenbuchsen am Watt. Dabei muss unbedingt POWERPOD 410 verwenden, oder von einer Mindestimpedanz Endstufe geachtet Box in die nächste durchschleifen (sofern die werden –...
-
Seite 12: Lüftungsschlitze
Ihnen das nicht so oft). Zur Belegung von Insert Kabeln siehe auch „TYPISCHE KABELVERBINDUNGEN“. LÜFTUNGSSCHLITZE Bitte achten Sie unbedingt darauf, dass die Luftaustrittsöffnungen nicht verdeckt sind, da sonst nicht genügend Wärmeabfuhr stattfinden kann. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 13: Anwendungs- Und Verkabelungsbeispiele
Ein- und Ausgänge Ihres neuen Powermixers verwendet werden können. Natürlich erhebt diese Auflistung keinen Anspruch auf Vollständigkeit. Lassen Sie Ihrer Fantasie freien Lauf. So kommen Sie womöglich auch auf ungewöhnliche Lösungen bei Aufgaben in der Beschallungstechnik. Erlaubt ist, was gefällt! STANDARD ANWENDUNG PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 14: Live Band Mit Zusätzlicher Endstufe
LIVE BAND MIT ZUSÄTZLICHER ENDSTUFE PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 15: Tipps Aus Der Praxis
Ihre eigentlich der meiste „Druck“ rauskommt – und Darbietung besonders „hörbar“ machen. beklagt sich darüber, dass er sich nicht richtig hört! Oder der Keyboarder, der die Monitorbox so aufstellt, dass das Horn nicht ungehindert PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 16: Technische Daten
220 - 240 VAC, 50 / 60 Hz Abmessungen (B x H x T) 465 x 155 x 210 mm Gewicht 7,4 kg Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 17: Blockschaltbild
BLOCKSCHALTBILD PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 18: Abmessungen
ABMESSUNGEN Die Abmessungen sind in mm und inch angegeben. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 19: Typische Kabelverbindungen
TYPISCHE KABELVERBINDUNGEN Die folgende Abbildung mit typischen Kabelverbindungen ist in sieben Abschnitte unterteilt: SYMMETRISCH, UNSYMMETRISCH, INSERT KABEL, SYMMETRISCHES Y-KABEL, KOPFHÖRER VERTEILER, UNSYMMETRISCHES Y-KABEL, SPEAKON LAUTSPRECHERKABEL. In jedem Abschnitt finden sich verschiedene Verdrahtungsvorschläge für unterschiedliche Anwendungen. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 20: Symmetrisch Und Unsymmetrisch
Fazit: Das Nutzsignal wird übertragen, ordnungsgemäß geerdet ist. Verwenden Sie Störeinstreuungen ausgelöscht (siehe niemals einen Masse isolierenden Stecker, Abbildung 5). ohne das System zusätzlich separat zu erden. Dies eine Grundbedingung für eine einwandfrei Audioverbindung. PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... - Seite 21 Entfernung zueinander aufgestellt sind, und/oder wenn Sie eine größere Anzahl von Leistungsendstufen verwenden. aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaaaaaaaa aaaaaaaa aaaaaaaa aaaaaaaa aaaaaaaa aaaaaaaa PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410...
-
Seite 22: Fehlerbehebung
Rascheln, Knistern o.ä. zu hören ist: eingesteckt – auch in der Steckdose – und Drehen Sie einen Kanal nach dem ist der POWER Schalter an (#17)? anderen ab. Wenn das Störgeräusch aufhört, liegt Problem höchstwahrscheinlich zuletzt ausgeblendeten Kanal. Entweder PHONIC CORPORATION – Bedienungsanleitung POWERPOD 410... -
Seite 23: Service Und Garantie
„Händlersuche“. SERVICE UND REPARATUR Im Fall eines Problems oder einer Reparatur wenden Sie sich bitte an Ihren Phonic Fachhändler, bei dem Sie das Gerät erworben haben. Phonic gibt keine Service Unterlagen an Endkunden heraus, und warnt den Anwender nachdrücklich davor, selbst Reparaturen vorzunehmen, weil dadurch jegliche Garantieansprüche erlischen.
