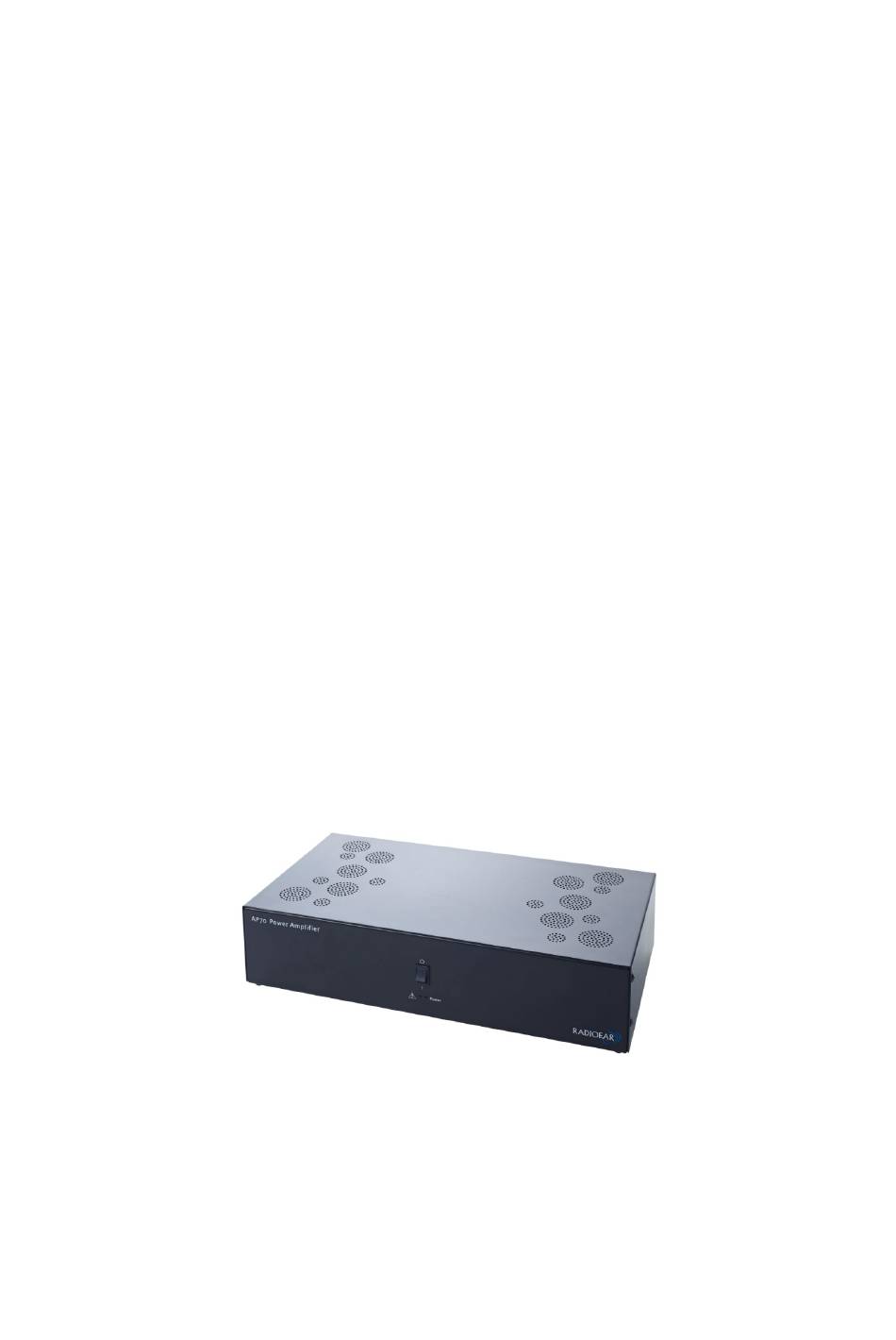

RADIOEAR AP70 Gebrauchsanweisung
Stereo verstaerker
Inhaltszusammenfassung für RADIOEAR AP70
- Seite 21 Gebrauchsanweisung - DE Stereoverstärker AP70...
- Seite 23 ........................3 ELDEN VON ÄNGELN ........................3 ICHERHEITSBESTIMMUNGEN ........................... 5 ENNZEICHNUNG GEBRAUCHSANWEISUNG…………………………………………………………………………...…7 ....................7 NSCHLUSSTAFEL FÜR USGÄNGE AP70 – Ü ................... 7 BERBLICK ÜBER DAS NSCHLUSSFELD AP70 – Ü ....................7 BERBLICK ÜBER DIE EDIENTAFEL ........................8 NSTALLATIONSANWEISUNG WARTUNG…………………………………………………………………………………………….…..11 ......................11...
-
Seite 25: Einleitung
AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 1/16 Einleitung 1.1 Über dieses Handbuch Dieses Handbuch gilt für AP70. Dieses Produkt wird hergestellt von: Radioear A/S Audiometer Allé 1 5500 Middelfart Denmark Tel.: +45 6371 3555 Fax: +45 6371 3522 E-mail: info@Radioear.com... - Seite 26 AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 2/16...
-
Seite 27: Auspacken Und Kontrolle
Verpackungsmaterial zwecks Untersuchung durch den Spediteur und für die Versicherungsansprüche auf. Aufbewahren des Kartons für zukünftige Versendungen Das AP70 wird in seinem eigenen Transportkarton geliefert, der speziell für AP70 entworfen wurde. Bewahren Sie den Karton bitte auf. Er wird benötigt, wenn das Gerät zwecks Wartung eingeschickt werden muss. - Seite 28 Ohne Zustimmung von RadioEar keinerlei Änderungen an diesem Gerät vornehmen. Radioear stellt auf Anfrage Schaltpläne, Bauteilelisten, Beschreibungen, Anweisungen zur Kalibrierung oder andere Informationen bereit, die dem Wartungspersonal die Reparatur jener Geräteteile erleichtern, die laut Radioear vom Wartungspersonal repariert werden können.
-
Seite 29: Ennzeichnung
AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 5/16 2.3 Kennzeichnung Symbol Erläuterung Siehe Bedienungsanleitung WEEE (EU-Richtlinie) Dieses Symbol bedeutet, dass dieses Produkt zwecks Entsorgung an eine spezielle Entsorgungseinrichtung für Rückgewinnung und Recycling zu senden ist. Eine Nichteinhaltung dieser Vorschrift kann die Umwelt gefährden. - Seite 30 AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 6/16...
-
Seite 31: Gebrauchsanweisung
AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 7/16 Gebrauchsanweisung Anschlusstafel für Ein- und Ausgänge 3.2 AP70 – Überblick über das Anschlussfeld Position: Symbol: Funktion: Out (Ausgang) Anschluss für den Lautsprecher CH1 Out (Ausgang) Anschluss für den Lautsprecher CH2 In (Eingang) Anschluss für das Eingangssignal CH1... -
Seite 32: Installationsanweisung
AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 8/16 Leitfaden zu den Kontrollleuchten Kontrollleuchte Information Maßnahme Power Normaler Modus (Betriebskontrollleuchte) Power Lautsprecherschutz Eingangspegel senken (Betriebskontrollleuchte) Überhitzung Verstärker ausschalten, abkühlen lassen und dann wieder einschalten Installationsanweisung Verstärker mit RCA/XLR-Kabel an das Audiometer anschließen. - Seite 33 AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 9/16 Preset-Eingang 2 im Uhrzeigersinn bis knapp unterhalb der Aussteuerungsgrenze anpassen. Punkt 4 und 5 bei Kanal 1 wiederholen. Audiometer und Verstärker ausschalten. Lautsprecher anschließen und System gemäß Bedienungsanleitung des Audiometers kalibrieren.
- Seite 34 AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 10/16...
-
Seite 35: Wartung
Eigenschaften richtig sind. Diese Kontrolle sollte von einer autorisierten Werkstatt durchgeführt werden, um einen ordnungsgemäßen Service und korrekt ausgeführten Reparaturen zu gewährleisten, da Radioear diesen Werkstätten die erforderlichen Schaltpläne usw. bereitstellt. Um die Zuverlässigkeit des Instruments zu wahren, empfehlen wir, dass der Bediener in kurzen Abständen, z. B. -
Seite 36: Hinweise Zu Reparaturen
Verschlechterung des gesundheitlichen Zustandes des Patienten oder Benutzers). 4.4 Garantie RADIOEAR gewährleistet Folgendes: Der AP70 weist für einen Zeitraum von 24 Monaten ab Lieferung von Radioear an den ersten Käufer unter • normalen Einsatz-und Wartungsbedingungen keinerlei Material-oder Verarbeitungsfehler auf. - Seite 37 Diese Garantie ersetzt alle anderen ausdrücklichen oder implizierten Garantien sowie alle anderen Zusicherungen oder Verpflichtungen seitens Radioear, und Radioear verleiht oder gewährt keinem Vertreter und keiner anderen Person, weder direkt noch indirekt, die Befugnis, im Namen von Radioear jegliche weiteren Verpflichtungen im Zusammenhang mit dem Verkauf von Produkten von Radioear einzugehen.
- Seite 38 AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 14/16...
-
Seite 39: Technische Daten
AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 15/16 Technische Daten Normen: Sicherheit: IEC60065:2002, UL60065:2007, CAN/CSA C22.2 No.60065:03, CLASS I CISPR11, EN/IEC61000-4-2 Netzspannung: 100 – 240 V~ Netzfrequenz 50 – 60 Hz Stromverbrauch: 200 W Sicherung: 1 x 6,3 AT In der Hauptplatine Überlastschutz am Ausgang:... -
Seite 40: Stiftzuweisungen
AP70 Gebrauchsanweisung - Deutsch Datum: 2020/03 Seite 16/16 5.1 Stiftzuweisungen Buchse Anschluss Stift 1 Stift 2 Stift 3 Netzstrom Stromführend Neutral Erde IEC C13 Lautsprecher 1 Signal (1+) Signal (1-) Lautsprecher 2 SpeakON 2 pol. Eingang 1 Signal (+) Signal (-)
