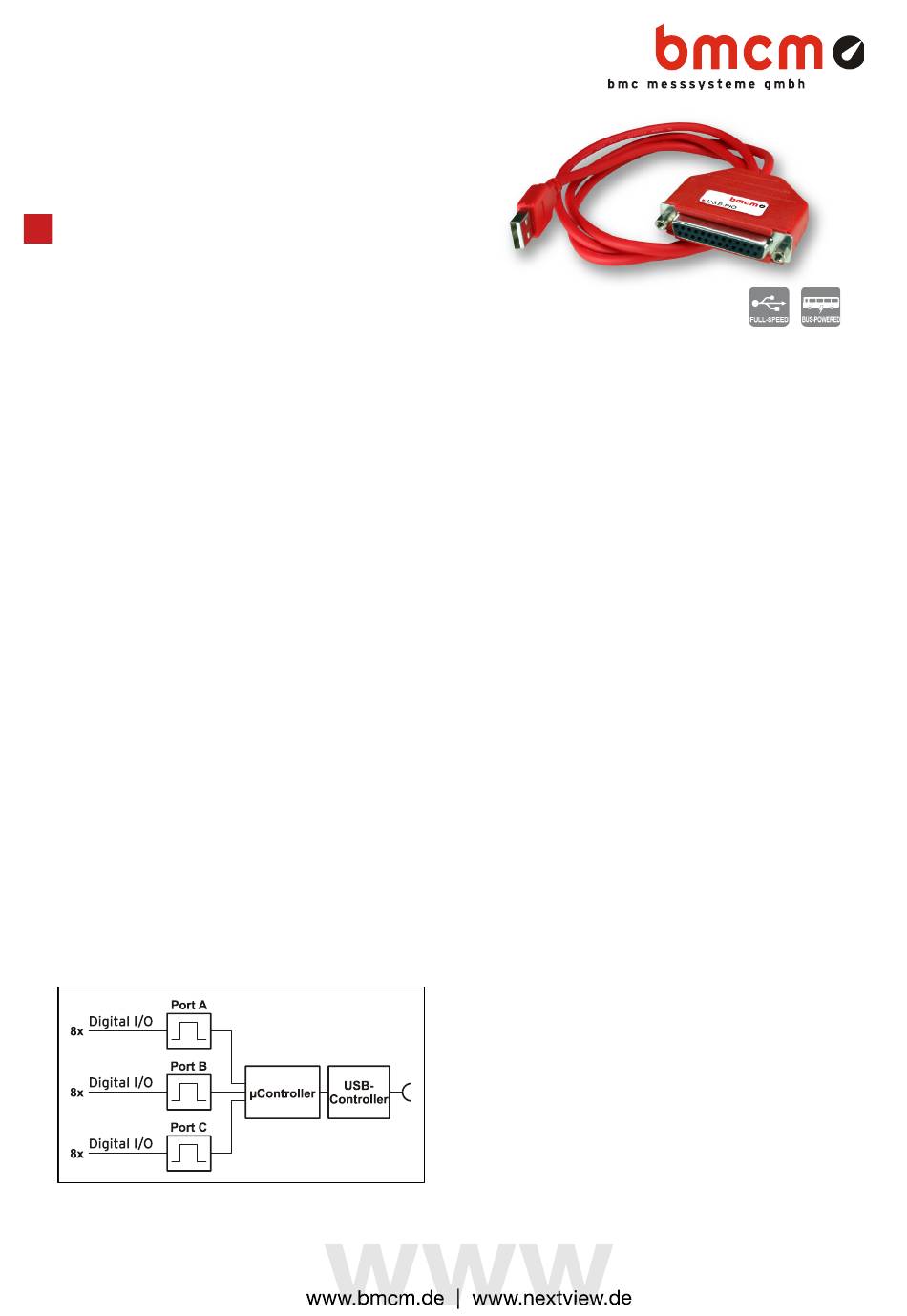

USB-PIO
Digitale I/O Schnittstelle (USB)
24 Kanäle. Digital.
Ausgeben & Überwachen.
Digitale TTL-Signale erfassen und ausgeben.
Die USB-PIO besitzt drei 8-Bit Ports mit um-
schaltbarer Richtung. Die Portleitungen sind
über eine 25-polige D-Sub Buchse herausge-
führt.
Extra klein. Extra rot.
Extra günstig.
Die geniale Idee der USB-PIO: das Gerät be-
findet sich im D-Sub Gehäuse. Extra klein ist
nicht nur die Größe, sondern auch der Preis.
Plug & Play.
Der Anschluss zum PC erfolgt über USB. Da-
mit nutzt die USB-PIO alle USB-typischen
Features (z. B. Plug&Play, Hot-Plug). Bis zu
127 Geräte können im laufenden Betrieb an-
geschlossen und installiert werden.
USB-Selbstversorger.
Mit Strom versorgt wird das Gerät durch die
USB-Schnittstelle. Dies reduziert den Verkabe-
lungsaufwand auf ein Minimum und macht
mobiles Messen noch einfacher.
Funktionsschaltbild und Pinbelegung
Offen für Alle.
Breite Unterstützung erfährt die USB-PIO so-
wohl von Windows
®
XP/7/8/10 als auch von
Mac OS X, Free BSD und Linux. Die gesamte
Software zur Installation und Programmierung
des Geräts ist kostenlos inbegriffen.
NextView
. Kostenlos testen.
®
Das Gerät wird von NextView
für Messdatenerfassung und Analyse, unter-
stützt. Eine voll funktionsfähige 14-Tage-Test-
version ist im Lieferumfang bereits enthalten.
Damit lässt sich die Funktionalität der USB-
PIO direkt testen.
Anschlussfreudig.
Zur galvanischen Trennung der Digitalleitungen
sind verschiedene Optokoppler- und Relais-
karten von bmcm erhältlich. Für die USB-PIO
ist der Anschluss besonders einfach, da hier
ein 25-poliges D-Sub Verlängerungskabel zum
Anschluss genügt.
, der Software
®
loading

Verwandte Anleitungen für bmcm USB-PIO

Inhaltszusammenfassung für bmcm USB-PIO

  • Seite 1 24 Kanäle. Digital. Ausgeben & Überwachen. Offen für Alle. Digitale TTL-Signale erfassen und ausgeben. Breite Unterstützung erfährt die USB-PIO so- Die USB-PIO besitzt drei 8-Bit Ports mit um- wohl von Windows ® XP/7/8/10 als auch von schaltbarer Richtung. Die Portleitungen sind Mac OS X, Free BSD und Linux.
  • Seite 2 USB-PIO 1 Inbetriebnahme Sämtliche für das USB-PIO zur Verfügung stehende Software und Dokumentation befindet sich auf www.bmcm.de/usb-pio unter dem Reiter Downloads . 1. Schritt: Installation Gerätetreiber Um ein USB-Messsystem verwenden zu können, muss das aktuelle Treiberpaket in- stalliert werden. Dieses finden Sie auf www.bmcm.de/usb-pio...

  • Seite 3: Digitaleingänge Und Ausgänge

    USB-PIO 2 Digitaleingänge und Ausgänge Die USB-PIO besitzt einen µ-Controller, der drei 8-Bit Digitalports A, B, C zur Verfügung stellt. Die Lei- tungen sind bidirektional, d. h. ihre Ein-/ Ausgaberichtung lässt sich per Software bestimmen. Die Richtungsumstellung erfolgt portweise, beim C-Port in 4-er Gruppen.
  • Seite 4 Gerät vor Zerstörung zu schützen. Bitte beachten Sie diesbezüglich auch Appli- kationsbeispiele des verwendeten Opto- kopplers. Von bmcm ist eine Optokopplerkarte mit 8 Eingän- gen erhältlich (s. Kap. 6). 3.1.2 Anschluss eines Tasters/ Schalters Bei der Auswahl des Tasters unbedingt auf einen Entprellschutz achten, da sonst meh- rere Impulse erfasst werden können.
  • Seite 5 Relais einen höheren Strom benö- tigt, als das Messsystem an einer Leitung zur Verfügung stellt, ist ein Transistor vorge- schaltet. Von bmcm ist eine Relaiskarte mit 8 Ausgängen er- hältlich (s. Kap. 6). 3.2.3 Anschluss einer Lampe Um höhere Leistungen zu schalten, kann ein Transistor verwendet werden.
  • Seite 6 I/O (umschaltbar) • Die Portrichtung der USB-PIO muss unbedingt richtig eingestellt werden (Optokopplerkanäle auf Eingang, Relaiskanäle auf Ausgang), da sonst die Ausgänge der Optokopplerkarten gegen die Ausgänge der USB-PIO treiben können. • Weiterführende Informationen sind den zugehörigen Datenblättern zu entnehmen.
  • Seite 7 Benutzung des Produktes. Bei Eingriffen und/oder nicht bestimmungsgemäßem Einsatz erlischt die Garantie und alle Haftungsansprüche sind ausgeschlossen. Das Produkt darf nicht über öffentliche Müllsammelstellen oder Mülltonnen entsorgt werden. Es muss ent- weder entsprechend der WEEE Richtlinie ordnungsgemäß entsorgt werden oder kann an bmcm auf eigene Kosten zurückgesendet werden. Seite 7...

  • Seite 8: Technische Daten

    Gerät im Kunststoffgehäuse mit USB-Kabel verfügbares Zubehör: ZUKA25, 25-pol. D-Sub Stecker ZU25ST, Optokoppler-/Relaiskarten OR8, R8 Garantie: 2 Jahre ab Kaufdatum bei bmcm, Schäden am Produkt durch falsche Benutzung sind ausgeschlossen • Softwareunterstützung Software zum kostenlosen Download: LIBAD4 SDK zur C/C++ - Programmierung unter Windows XP/7/8/10, Mac OS X, Unix (FreeBSD, Linux);...
