Powerpack; Laden Des Powerpack; Laden Mobiler Endgeräte; Solar Panel - Microsport Solar Powerpack Gebrauchsanweisung

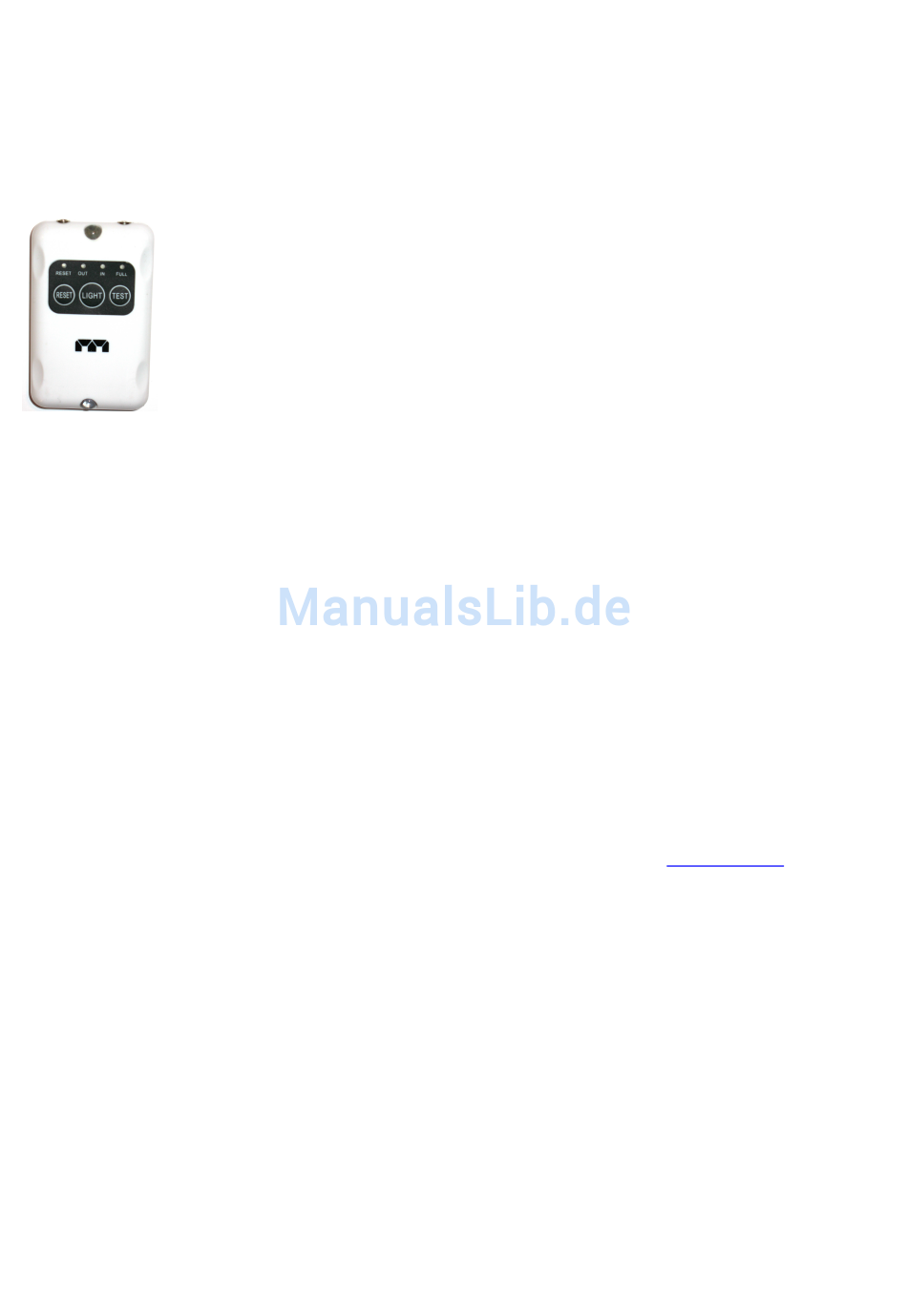

3. PowerPack

Das PowerPack ist das Herz Ihrer mobilen
Stromversorgung. Es enthält den Akkumulator, die
Lade- und Entladeelektronik, sowie 2 leuchtstarke
LED's die als Nottaschenlampe (ca. 30 Std.) und
Beleuchtung (ca. 15 STD.) dienen können.
Das PowerPack ist so konstruiert, dass Sie ihm auch
bei einem versehentlichen Verwechseln der
Anschlüsse keinen Schaden zufügen können.
TEST – Die TEST Taste gibt Ihnen Aufschluss über
den Ladezustand des PowerPacks. Leuchtet beim
Betätigen der TEST Taste das grüne FULL LED auf,
so ist das PowerPack mindestens zu 80% geladen.
LIGHT – Die LIGHT Taste schaltet die LEDs ein und
aus. Betätigen Sie die Taste das erste Mal, schaltet
sich die hintere LED ein. Bei einer weiteren
Wenn Sie ein Mobiltelefon laden wollen, wählen Sie
den richtigen Ladestecker und verbinden ihn mit dem
MultiConnectorende des Verbindungskabels.
Schliessen die das Verbindungskabel an die linke
Buchse des PowerPACK. Wird der Endverbraucher
geladen leuchtet das KontrollLED OUT rot auf.
Ist die im PowerPack gespeicherte Energie verbraucht
schaltet das PowerPack sich selbständig aus um den
Akkumulator zu schützen und die rote RESET LED
leuchtet auf. Wenn Sie das PowerPack wieder
aufladen, erlischt die RESET LED automatisch.
Achtung: Sie können das PowerPack gleichzeitig
Laden (über Solarzelle oder USB) und Entladen (z.B.
Aufladen eines angeschlossenen Mobiltelefons).
Beachten Sie jedoch, dass der Entladevorgang
insbesondere beim Laden mit Solarzelle, das
PowerPack schneller entladen kann als es gleichzeitig
aufgeladen wird.

4. Solar Panel

Verwenden Sie nur Solarpanel von Microsport, da
andere Panel vielleicht andere Ausgangsspannungen
und Ausgangsströme erzeugen, welche das
PowerPack beschädigen oder zerstören könnten.
Die zugehörigen Microsport Solarzellen sind modular
aufgebaut und ermöglichen es Ihnen bei Bedarf
mehrere Solarzellen zu einem einzigen großen Panel
zusammenzuschalten um die Ladegeschwindigkeit zu
Die Tasten:
RESET – Die integrierte
Schutzelektronik funktioniert
wie eine Sicherung. Kommt
es zu einem Fehler, z.B.
Kurzschluss, werden alle
Vorgänge unterbrochen und
das rote RESET LED leuchtet
auf. Drücken Sie die RESET
Taste um die „Sicherung"
wieder reinzudrücken.
Betätigung der LIGHT Taste schaltet sich zusätzlich
die vordere LED ein. Nochmaliges Drücken der
LIGHT Taste schaltet beide LEDs aus.
3a. Laden des PowerPack
Im der Grundausstattung kann das PowerPack auf
zwei Arten geladen werden. Mit Solarzellen oder über
einen USB Ausgang z.B. Ihres Computers oder
Labtops.
Verbinden Sie hierzu das entsprechende
Verbindungskabel mit der Solarzelle (ob sie den
linken oder rechten Stecker der Solarzelle verwenden
spielt keine Rolle) oder dem USB Port und stecken
Sie das freie Ende in den rechten Stecker des
PowerPack. Bei korrektem Anschluss leuchtet die
Kontroll-LED IN rot auf.
Überprüfen Sie den Ladezustand von Zeit zu Zeit mit
der SET Taste. Leuchtet die FULL LED grün auf, ist
das PowerPack ausreichend geladen und kann von
der Solarzelle, bzw. dem USB Anschluss getrennt
werden.
3b. Laden mobiler Endgeräte
Wählen Sie das gewünschte Verbindungskabel
(MultiConnector oder female USB) oder die korrekte
Ladebox (AA oder AAA) aus.
Seite 5
erhöhen. Jede Microsport Solarzelle ist hierfür mit
zwei Anschlüssen ausgestattet. Verbinden Sie über
die mitgelieferten Verbindungskabel die Solarzellen
miteinander und Verbinden Sie dann eine der
Solarzellen mit dem PowerPack. Welche Anschlüsse
Sie dabei verwenden spielt keine Rolle.
Weitere PowerPack Solarzellen erhalten Sie im
Fachhandel oder über www.microsport.de direkt vom
Hersteller.
Jedes Microsport Solarpanel ist mit einer blauen
Status-LED ausgestattet. Diese ermöglicht es Ihnen
zu beurteilen ob die Sonneneinstrahlung ausreicht um
das PowerPack zu laden. Leuchtet die LED blau auf
können Sie es mit dem PowerPACK verbinden und
der Ladevorgang beginnt.
An der optimalen Ladeposition des Microsport
Solarpanels leuchtet die blaue Status-LED am
hellsten. Positionieren Sie das Microsport Solarpanel
also möglicht in dieser Position um den Ladevorgang
zu beschleunigen.
Achtung: Das LED leuchtet nur, wenn die Solarzelle
noch nicht mit dem PowerPack verbunden ist.
Andernfalls wird der in der Solarzelle erzeugte Strom
direkt in das PowerPack geleitet um es zu Laden.
Seite 7
Seite 6
Seite 8
