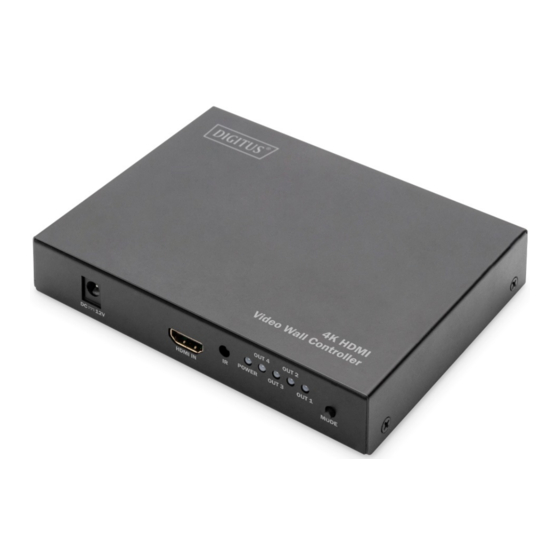

- Seite 1 4K HDMI VIDEO WALL CONTROLLER, 2 x 2 Gebrauchsanweisung DS-43309...
-
Seite 2: Inhaltsverzeichnis
Problembehebung ....................7 Informationen zur Stromversorgung ................ 7 Einleitung Mit dem 2x2 Videowand-Controller von Digitus können Sie insgesamt 4 TV- Geräte oder Monitore über HDMI® als großformatige Videowand nutzen. Der Controller erlaubt es Ihnen, ein hochauflösendes 4K-Signal auf 4 Full-HD- Monitore zu verteilen, um ein großes Bild zu erhalten. -
Seite 3: Funktionen
Funktionen • Unterstützt ein HDMI®-Eingangssignal mit einer Auflösung bis 4K @ 60 Hz YUV 4:4:4 • Unterstützt vier HDMI®-Ausgangssignale mit einer festen Auflösung von 1080 p @ 60 Hz • Unterstützt verschiedene Anzeigemodi, die über Knopfdruck oder Fernbedienung ausgewählt werden können, um 4 LCD-Flachbildschirme zu einer großen Anzeige zu kombinieren •... -
Seite 4: Ports Und Schnittstellen
Ports und Schnittstellen Fernbedienung : Drücken Sie diesen Knopf, um den vorherigen Modus aufzurufen : Drücken Sie diesen Knopf, um den nächsten Modus aufzurufen Haupteinheit DC / 12 V: 12 V DC OUT 1-4: HDMI®-Ausgänge 1-4, Eingangsspannung LED-Anzeigen HDMI IN: HDMI®-Eingangsport IR: IR-Empfangsport MODE: Moduswahl für Videowand... -
Seite 5: Beschreibung Der Modi
Beschreibung der Modi Modus 1 2x2-Videowand Modus 2 1x2-Videowand Modus 3 2x1-Videowand Modus 4 1x3-Videowand Modus 5 3x1-Videowand Modus 6 1x4-Videowand Modus 7 4x1-Videowand Modus 8 1x4-Split-Modus... -
Seite 6: Anschlussdiagramm
Anschlussdiagramm Vorderseite Rückseite Stromversorgung HDMI®-Anzeige (OUT 1-4) HDMI®-Quelle (PC) Technische Spezifikationen Eingangsports 1x HDMI® Ausgangsports 4x HDMI® Vertikaler Frequenzbereich 50/60 Hz Videoverstärker-Bandbreite 6,0 Gbps / 600 MHz pro Kanal (18 Gbps auf allen Kanälen) Interlaced-Auflösung (50 & 60 Hz) 480i, 576i, 1080i Progressive-Auflösung 480 p, 576 p, 720 p, 1080 p, (50 &... -
Seite 7: Problembehebung
Problembehebung Problem Ursachen Lösungen Die Stromanzeige Der Adapter ist Überprüfen Sie, ob der leuchtet nicht und das möglicherweise nicht Ladeadapter korrekt Produkt funktioniert korrekt angeschlossen angeschlossen ist und nicht oder der Ein-/Ausschalter betätigen Sie den Ein- wurde nicht betätigt /Ausschalter Das Gerät zeigt mit Möglicherweise ist ein Wechseln Sie auf eine SDR-... - Seite 8 V Angabe der Ausgangsspannung Ausgangsspannung 12 V DC auf dem Typenschild. Angabe, ob es sich um AC oder DC handelt. Falls mehr als ein physikalischer Ausgang oder mehr als eine Ausgangsspannung bei Lastbe- dingung 1 ermittelt werden, sind die einzelnen Werte zu Aus- gangsspannung, Ausgangsstrom- stärke und Ausgangsleistung anzugeben.
- Seite 9 % Angabe des Herstellers basierend Effizienz bei geringer auf dem bei Lastbedingung 5 Ladekapazität (10 %) errechneten Wert. Externe Stromversorgungen mit einer auf dem Typenschild angegebenen Ausgangsleistung von 10 W oder weniger sind von dieser Anforderung ausgenommen. Falls mehrere durchschnittliche Effizienzen für mehrere bei Lastbedingung 1 verfügbare Ausgangsspannungen ermittelt...
