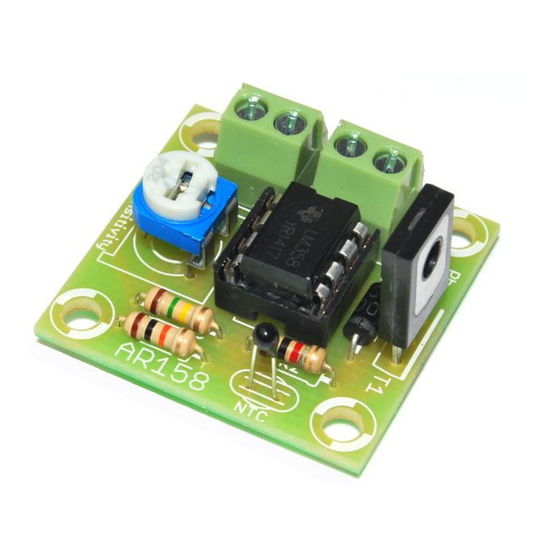

AR158M
Regler, Steuergerät für Lüfter 12V
werden.
Dank dem Transistor mit mittlerer Leistung ist die Steuerung der großen Ventilatoren mit
Stromverbrauch 0.5A möglich.
Da die Leiterplatte geringe Abmessung hat, kann das Modul problemlos in ein anderes
Gerät eingebaut werden.
◼ ​ T echnische Daten
● Steuerung der Ventilatoren 12V je nach Temperatur - ​ T emperaturregler
● Verstellbereich von ​ 2 0°C-200°C
● Strombelastbarkeit bis zu ​ 0 .5A, 6W​ (bei dem Strom von mehr als 0.5A soll der
Kühlkörper auf dem Transistor montiert werden)
● Stromversorgung 12VDC
● Abmessungen der Platine 28x29mm
A nschluss
◼ ​
An die Anschlussklemme „​ + FAN-​ " schließen Sie den Lüfter an, die rote Leitung an +, und
die schwarze an -.
An die Anschlussklemme "​ - POWER+​ " schließen Sie Energieversorgung DC 12V an
(achten Sie hier auf die richtige Polarität) ).
Mit dem Potentiometer ​ S ENSITIVITY ​ s tellen Sie die gewünschte Temperatur ein, bei der
sich der Lüfter einschalten soll. Thermistor kann man außer der Schaltung platzieren,
indem man verlängernde Leitungen anwendet.
Regler schaltet sich nur dann ein, wenn die
Temperatur steigt. Er arbeitet als
Temperaturregler,​ indem er den Ventilator ein -
oder ausschaltet, der einem Gerät optimale
Temperaturbedingungen sichert.
Die zyklische Arbeit verringert den Strombedarf,
begrenzt Lärm und erhöht Motorlebensdauer. Das
Modul mit einem Ventilator kann zur Abkühlung
der Computer, Netzgeräte, Leistungsverstärker,
Regler oder anderer Geräte, die während der
Arbeit mehr Wärme abgeben, angewendet
AR158M ​ R egler, Steuergerät für Lüfter 12V
​
D as Modul steuert die Arbeit des Lüfters. Der
