2. DER MICRO BIT

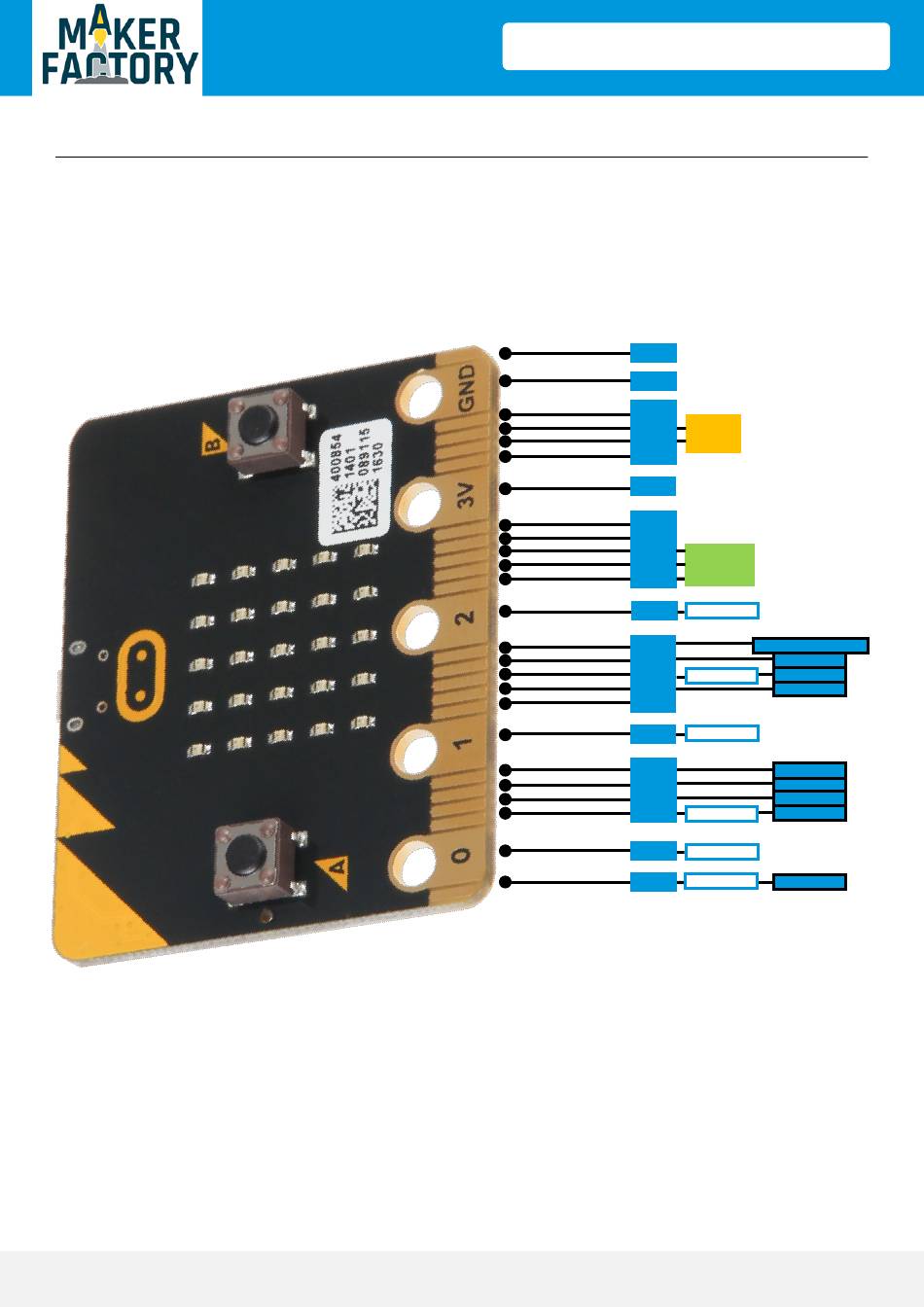

Dem nachfolgendem Bild können Sie einen detaillierten Anschlussplan des BBC Micro Bits entnehmen.
Veröffentlicht: 23.10.2018
Anschlüsse des Micro Bits
Copyright by Maker Factory
BBC Micro Bit Experiment Set
GND
GND
GND
P20
SDA
SCL
P19
+3v3
+3v3
+3v3
P16
P15
MOSI
P14 MISO
SCK
P13
P2
P12
P11
P10
P9
P8
P1
P7
P6
P5
P4
P0
P3
I2C
SPI
Analog In
Reserved: accessibility
Button B
LED Col 3
Analog In
LED Col 7
Analog In
LED Col 8
LED Col 9
Button A
LED Col 2
Analog In
Analog In
Analog In
LED Col 1
4
