Version: N1

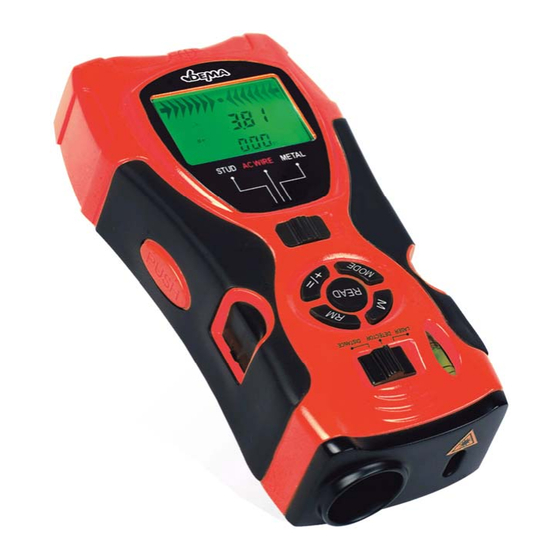

5 IN1 MESSGERÄT KC-109A
MFG 5/1 E
ARTIKEL-NR. 94223
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 16.01.2014
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Dema KC-109A
- Seite 1 Version: N1 5 IN1 MESSGERÄT KC-109A MFG 5/1 E ARTIKEL-NR. 94223 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 16.01.2014...
-
Seite 2: Inhaltsverzeichnis
94223 – MFG 5/1 E Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................3 3 MONTAGE & AUFBAU ........................4 4 BEDIENUNG ............................4 4-1 Distanzmessung ............................... 5 4-2 Flächenmessung .............................. -
Seite 3: Sicherheitshinweise
94223 – MFG 5/1 E SICHERHEITSHINWEISE Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker oder Elektriker kontrollieren. -
Seite 4: Montage & Aufbau
94223 – MFG 5/1 E MONTAGE & AUFBAU Das Messgerät wird komplett vormontiert geliefert, um es Einsatzfähig zu machen setzen Sie einfach die Batterie ins Batteriefach. Batterie einsetzen: Öffnen Sie das Batteriefach auf der Rückseite des Messgerätes. Verbinden Sie nun den 9 Volt Block-Batterie mit dem Akku-Anschluss. -
Seite 5: Distanzmessung
94223 – MFG 5/1 E Wenn ein anderes Ultraschall- Hochfrequenzgerät sich in Ihrer Nähe befindet kann der gemessene Wert vom tatsächlichen Wert stark abweichen. Versuchen Sie niemals durch Hindernisse Messungen vorzunehmen, beseitigen Sie erst das Hinderniss. Richten Sie den Ultraschallsensor immer zielsicher auf das zu messende Objekt! DISTANZMESSUNG ... -
Seite 6: Flächenmessung
94223 – MFG 5/1 E Drücken Sie die Read Taste erneut für die zweite Messung, der Wert der aktuellen Messung wird im oberen Teil des Displays angezeigt. Der Wert der „alten“ Messung wird im unteren Teil des Displays angezeigt. ... -
Seite 7: Volumenmessung
94223 – MFG 5/1 E Die Breite (W) blinkt jetzt im Display, nehmen Sie jetzt die Breitenmessung vor. Drücken Sie die Read Taste, der gemessene Wert wird im oberen Teil des Bildschirms angezeigt. Die Fläche wird automatisch im unteren Teil des Bildschirms angezeigt (Schritt 2). - Seite 8 94223 – MFG 5/1 E Die Breite (w) blinkt jetzt im Display, nehmen Sie jetzt die Breitenmessung vor. Drücken Sie die Read Taste, der gemessene Wert wird im oberen Teil des Displays angezeigt. (Schritt 2). Die Höhe (h) blinkt nun im Display, nehmen Sie nun die Höhenmessung vor. Drücke Sie die Read Taste, der gemessene Wert wird im oberen Teil des Displays angezeigt.
-
Seite 9: Temperatur Bildschirm
94223 – MFG 5/1 E TEMPERATUR BILDSCHIRM Drücken Sie gleichzeitig die Mode Taste und die RM Taste für 2 Sekunden, die Umgebungstemperatur wird auf den unteren Bereich des Bildschirms angezeigt (Das Gerät wir unter dem metrischen System in °C (Celsius) gemessen und unter dem britischem System in F (Fahrenheit) gemessen). -
Seite 10: Entsorgung
94223 – MFG 5/1 E ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 11: Detailbild
94223 – MFG 5/1 E DETAILBILD TEILELISTE A: Anfangspunkt für Messungen (Vom Ende des Messgerätes gemessen) B: Detektorsensor C: LCD-Bildschirm mit Beleuchtung D: Modusschalter (Umstellen zwischen Holz, Stromkabel und Metall suche) E: +/= Taste F: Suchtaste (Suchtaste für Holz, Stromkabel und Metall) G: Read-Taste (Taste um Entfernungen zu messen) H: RM-Memory Taste (Memoryabruf Taste) I: Ultraschallsensor... - Seite 12 94223 – MFG 5/1 E L: Wasserwaage M: Memory-Taste (Speichert Länge, Fläche und Volumen) N: Laser-Taste O: Mode-Taste (Wechseln zwischen Länge-, Fläche- und Volumenberechnung) SEITE 12 VON 13...
-
Seite 13: Ce-Zertifikat
CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
