Inhaltszusammenfassung für v.LOGiC V5-CIC-E-PNP

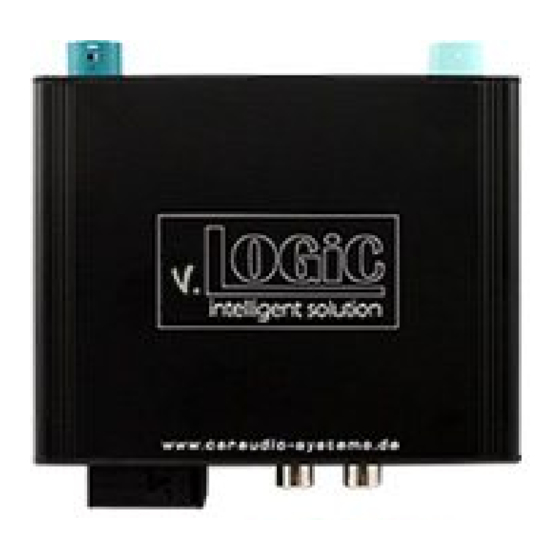

- Seite 1 Intelligent Solution Interface V5-CIC-E-PNP Passend für BMW der E-Serie und Mini mit Navigationssystem oder Radio und 6.5“ oder 8.8“ Bordmonitor mit 4-Pin HSD LVDS-Anschluss Version 04.09.2020 V5-CIC-E-PNP...
-
Seite 2: Produktfeatures
• 2 Schaltausgänge (+12V max. 1A), separat einstellbare Schaltkriterien (CAN, Zündung, Kamera, Rückwärtsgang) • Bild-in Bild (PIP) Modi zur Kombination von Nachrüstkamerabild(ern) und Werks- Parkabstandssensoren-Anzeige • Kompatibel mit allen Werks-Video-Anwendungen (z.B. Rückfahrkamera, Top-View, Nightvision, DVD-Wechsler, TV-Tuner) • USB Update-Port für Software-Updates durch den Endverbraucher Version 04.09.2020 V5-CIC-E-PNP... -
Seite 3: Inhaltsverzeichnis
OSD – Bedienung 4.1.1.1. 8-Tasten iDrive 4.1.1.2. 2-Tasten iDrive im Mini 4.1.2. OSD – Zusätzliche Einstellmöglichkeiten 4.2. TV-Freischaltungsfunktion 4.3. Interface als aktuelle Videoquelle anwählen 4.4. Steuerung des angeschlossenen SMART-LINK Moduls 5. Technische Daten 6. Anschlüsse (Interface-Box) 7. Technischer Support Version 04.09.2020 V5-CIC-E-PNP... -
Seite 4: Rechtlicher Hinweis
Veränderungen/Updates der Fahrzeugsoftware können die Funktionsfähigkeit des Interface beeinträchtigen. Softwareupdates für unsere Interfaces werden Kunden bis zu einem Jahr nach Erwerb des Interface kostenlos gewährt. Zum Update muss das Interface frei eingeschickt werden. Kosten für Ein- und Ausbau werden nicht erstattet. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 5: Vor Der Installation
Überprüfung der Kompatibilität mit Fahrzeug und Zubehör Voraussetzungen Navigation E-Serie und Mini mit Navigationssystem oder Radio mit 6.5“ (E-Serie und Mini) oder 8.8“ Bordmonitor(E-Serie) mit 4-Pin HSD LVDS- Anschluss Hinweis „PDC - Bild im Bild“ Funktion ist nur für 8.8“ Bordmonitor verfügbar Version 04.09.2020 V5-CIC-E-PNP... -
Seite 6: Einstellungen Der Dip-Schalter Der Interface-Box V5C-M636
CIC-E (E-Serie), 6.5 Zoll Monitor – Version 1 CIC-E (E-Serie), 6.5 Zoll Monitor – Version 2 CIC-E (E-Serie), 8.8 Zoll Monitor Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset der Interface- Box durchgeführt werden! 1.4. LED‘s der Interface-Box V5C-M636 Gültige(Eingangsquelle(((((((( CAN(ok Power Version 04.09.2020 V5-CIC-E-PNP... -
Seite 7: Anschluss Schema
2. Anschluss Schema Version 04.09.2020 V5-CIC-E-PNP... -
Seite 8: Installation
Die Lichtwellenleiter aus der Quadlock-Buchse des Fahrzeugkabelbaums ausstecken und an gleicher Stelle in die Quadlock-Buchse des Kabelsatzes TV-BM01 einstecken. Die Quadlock-Buchse des Fahrzeugkabelbaums mit dem Quadlock-Stecker des Kabelsatzes TV-BM01 verbinden. Die Quadlock-Buchse des Kabelsatzes TV-BM01 mit dem Quadlock-Stecker des Navigationsrechners verbinden. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 9: Lvds Verbindung
Die 4-Pin HSD LVDS Buchse der LVDS Leitung CAB-HSD-MG060-OZ mit dem 4-Pin HSD LVDS Stecker (LVDS-OUT) an der Rückseite der Interface-Box V5C-M636 verbinden. Die 4-Pin HSD LVDS Buchse der LVDS Leitung CAB-HSD-DD075-O mit dem rosa 4-Pin HSD LVDS Stecker an der Rückseite der Head Unit verbinden. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 10: After-Market Frontkamera
Buchse der Interface-Box V5C-M613 verbinden. Das rosa Kabel des Kabelsatzes V5C-UNI01 kann zur +12V Stromversorgung (max. 1A) der After- Market Frontkamera genutzt werden. Dazu im OSD-Menü „MISC“ unter dem Menüpunkt „Power OUT 2“ die gewünschte Stromversorgung konfigurieren (siehe Kapitel „Konfigurierbare Schaltausgänge“). Version 04.09.2020 V5-CIC-E-PNP... -
Seite 11: Einstellungen Bei Anschluss Einer After-Market Frontkamera
Aktivierung eines anderen Modus (z.B. Radio) deaktivieren. Bei Deaktivierung ist keine erneute Aktivierung des Parkvorganges möglich, bis das Fahrzeug schneller als 20km/h fährt, die Zündung aus- und wieder eingeschaltet wird oder wenn PDC de- und wieder aktiviert wurde, falls PDC vorhanden. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 12: After-Market Rückfahrkamera
Buchse der Interface-Box V5C-M636 verbinden. Das grüne Kabel des Kabelsatzes TV-BM01 kann zur +12V Stromversorgung (max. 1A) der After-Market Rückfahrkamera genutzt werden. Dazu im OSD- Menü „MISC“ unter dem Menüpunkt „Power OUT 2“ die gewünschte Stromversorgung konfigurieren (siehe Kapitel „Konfigurierbare Schaltausgänge“). Version 04.09.2020 V5-CIC-E-PNP... -
Seite 13: Einstellungen Bei Anschluss Einer After-Market Rückfahrkamera
Das Interface schaltet sich aus, wenn PDC oder Rückwärtsgang aktiv und es wird Werks- RFK und/oder die PDC-Anzeige angezeigt INPUTS Für Fahrzeuge mit PDC-Button. Aktiv bei Reverse Logic Intelligent Parkvorgang und bis 20km/h oder zusammen mit PDC, wenn vorhanden. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 14: Smart-Link
SMART-LINK Moduls verbinden. Dazu im OSD- Menü „MISC“ unter dem Menüpunkt „Power Out 1“ die Einstellung „CAN“ wählen (siehe auch Kapitel „Konfigurierbare Schaltausgänge“. Den „STA-UART“ Anschluss des SMART-LINK Moduls (separat erhältlich) mit der „SMART-LINK CarPlay® Andorid Auto®“ Steckbuchse des V5C-UNI01 Kabelsatzes verbinden. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 15: Smart-Link Audioverbindung
Beim Anschluss des SMART-LINK Moduls müssen in den OSD-Menü INPUTS passende Einstellungen konfiguriert werden (Bedienung des OSD: siehe Kapitel „OSD – Bedienung“). OSD-Menü Menüpunkt Einstellung Erklärung Keine Frontkamera/SMART-LINK angeschlossen INPUTS Aktiviert den „FRONT CAM“ Eingang und die SmartPhone Steuerung für das SMART-LINK Set Version 04.09.2020 V5-CIC-E-PNP... -
Seite 16: Konfigurierbare Schaltausgänge
+12V sobald das Interface an ist (rote LED an) Ignition +12V sobald Zündung an +12V sobald der Rückfahrkamera-Eingang POWER OUT1 RearCam aktiv ist (rosa) MISC POWER OUT2 (grün) Reverse Gear +12V wenn der Rückwärtsgang eingelegt ist Schaltausgang deaktiviert Version 04.09.2020 V5-CIC-E-PNP... -
Seite 17: Bildeinstellungen
-FULL = 24:10 Video Vollbildmodus -16:9 = 16:9 Videobild in der Mitte -AV+LVDS = 16:9 Videobild linke Seite, rechte Seite Werksbild - 6.5“ und 7“ 16:9 Bordmonitor: -FULL = 16:9 Vollbildmodus -ZOOM = 16:9 Vollbildmodus - Zoom Version 04.09.2020 V5-CIC-E-PNP... -
Seite 18: Bedienung
4. Bedienung 4.1. OSD – On-Screen Display Im OSD (On Screen Display) können die Grundkonfigurationen des Interfaces eingestellt werden. 4.1.1. OSD – Bedienung Das OSD kann über den iDrive gesteuert werden. 4.1.1.1. 8-Tasten iDrive Version 04.09.2020 V5-CIC-E-PNP... -
Seite 19: 2-Tasten Idrive Im Mini
Einstellungen in den OSD-Menüs OSD und MISC konfiguriert werden (Bedienung des OSD: siehe Kapitel „OSD – Bedienung“): OSD-Menü Menüpunkt Einstellung Erklärung H POSITION 0-xxx Horizontale Position des OSD V POSITION 0-xxx Vertikale Position des OSD VERSION X.XX.XX Zeigt den aktuellen SW-Stand an MISC FACTORY RESET Zurücksetzen auf Werkseinstellung Version 04.09.2020 V5-CIC-E-PNP... -
Seite 20: Tv-Freischaltungsfunktion
Einstellung Erklärung TV-Freischaltungsfunktion aktiviert MISC TV-Freischaltungsfunktion deaktiviert Für das V5-CIC-E-PNP ist bei Einstellung ON die TV-Freischaltungsfunktion dauerhaft aktiviert, ohne die Navigationsleistung zu beeinträchtigen. 4.3. Interface als aktuelle Videoquelle anwählen Im CD/Multimedia > Externe Geräte Menü des Fahrzeugs AUX vorn über den iDrive aktivieren und dann die CD-Taste lange drücken, um das Interface als aktuelle Video-Quelle... -
Seite 21: Steuerung Des Angeschlossenen Smart-Link Moduls
Steuerung des angeschlossenen SMART-LINK Moduls Die Grafik zeigt, welche Funktionen des angeschlossenen SMART-LINK Moduls über das iDrive Bedienfeld ausgeführt werden können. Sobald der FVC/SmartPhone Eingang aktiviert ist, wird durch die iDrive Bedienfeld Aktion die beschriebene Funktion des SMART-LINK Moduls ausgeführt. Version 04.09.2020 V5-CIC-E-PNP... -
Seite 22: Technische Daten
Update)Buchse< Eingang Mini<USB 7. Technischer Support Caraudio-Systems Vertriebs GmbH Hersteller/Distribution In den Fuchslöchern 3 D-67240 Bobenheim-Roxheim Email support@caraudio-systems.de Rechtlicher Hinweis: Hier genannte Firmen- und Markenzeichen sowie Produktnamen, sind eingetragene Warenzeichen ® und somit Eigentum der jeweiligen Rechteinhaber Version 04.09.2020 V5-CIC-E-PNP...
