8

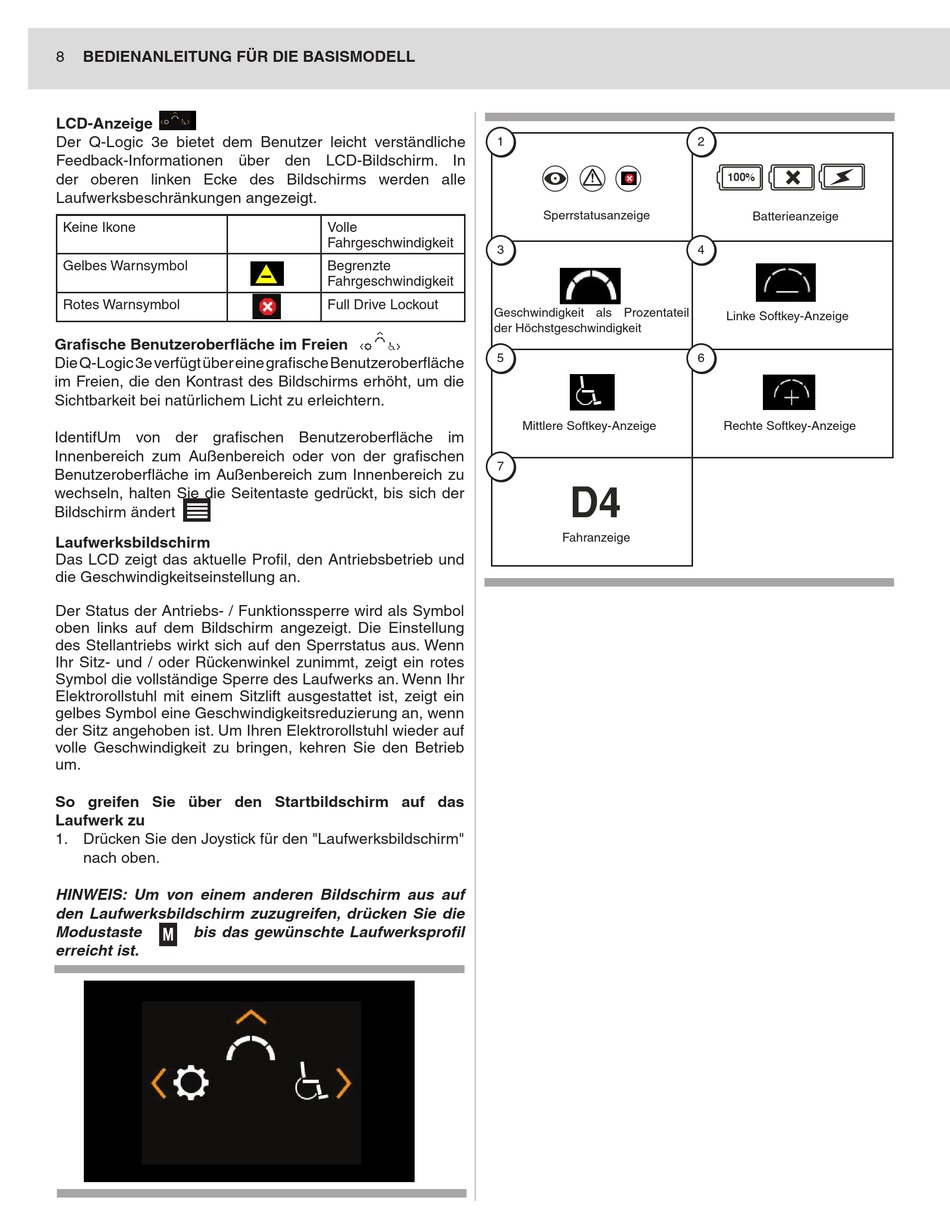

BEDIENANLEITUNG FÜR DIE BASISMODELL
LCD-Anzeige
Der Q-Logic 3e bietet dem Benutzer leicht verständliche
Feedback-Informationen über den LCD-Bildschirm. In
der oberen linken Ecke des Bildschirms werden alle
Laufwerksbeschränkungen angezeigt.
Keine Ikone
Gelbes Warnsymbol
Rotes Warnsymbol
Grafische Benutzeroberfläche im Freien
Die Q-Logic 3e verfügt über eine grafische Benutzeroberfläche
im Freien, die den Kontrast des Bildschirms erhöht, um die
Sichtbarkeit bei natürlichem Licht zu erleichtern.
IdentifUm von der grafischen Benutzeroberfläche im
Innenbereich zum Außenbereich oder von der grafischen
Benutzeroberfläche im Außenbereich zum Innenbereich zu
wechseln, halten Sie die Seitentaste gedrückt, bis sich der
Bildschirm ändert
Laufwerksbildschirm
Das LCD zeigt das aktuelle Profil, den Antriebsbetrieb und
die Geschwindigkeitseinstellung an.
Der Status der Antriebs- / Funktionssperre wird als Symbol
oben links auf dem Bildschirm angezeigt. Die Einstellung
des Stellantriebs wirkt sich auf den Sperrstatus aus. Wenn
Ihr Sitz- und / oder Rückenwinkel zunimmt, zeigt ein rotes
Symbol die vollständige Sperre des Laufwerks an. Wenn Ihr
Elektrorollstuhl mit einem Sitzlift ausgestattet ist, zeigt ein
gelbes Symbol eine Geschwindigkeitsreduzierung an, wenn
der Sitz angehoben ist. Um Ihren Elektrorollstuhl wieder auf
volle Geschwindigkeit zu bringen, kehren Sie den Betrieb
um.
So greifen Sie über den Startbildschirm auf das
Laufwerk zu
1. Drücken Sie den Joystick für den "Laufwerksbildschirm"
nach oben.
HINWEIS: Um von einem anderen Bildschirm aus auf
den Laufwerksbildschirm zuzugreifen, drücken Sie die
Modustaste
bis das gewünschte Laufwerksprofil
erreicht ist.
1
Volle
Fahrgeschwindigkeit
3
Begrenzte
Fahrgeschwindigkeit
Full Drive Lockout
Geschwindigkeit als Prozentateil
der Höchstgeschwindigkeit
5
7
2
Sperrstatusanzeige
4
6
Mittlere Softkey-Anzeige
Fahranzeige
Batterieanzeige
Linke Softkey-Anzeige
Rechte Softkey-Anzeige
