Sideboard Wladimir
14
1950 mm
80 mm
500 mm
700 mm
100 mm
100 mm
358 mm
80 mm

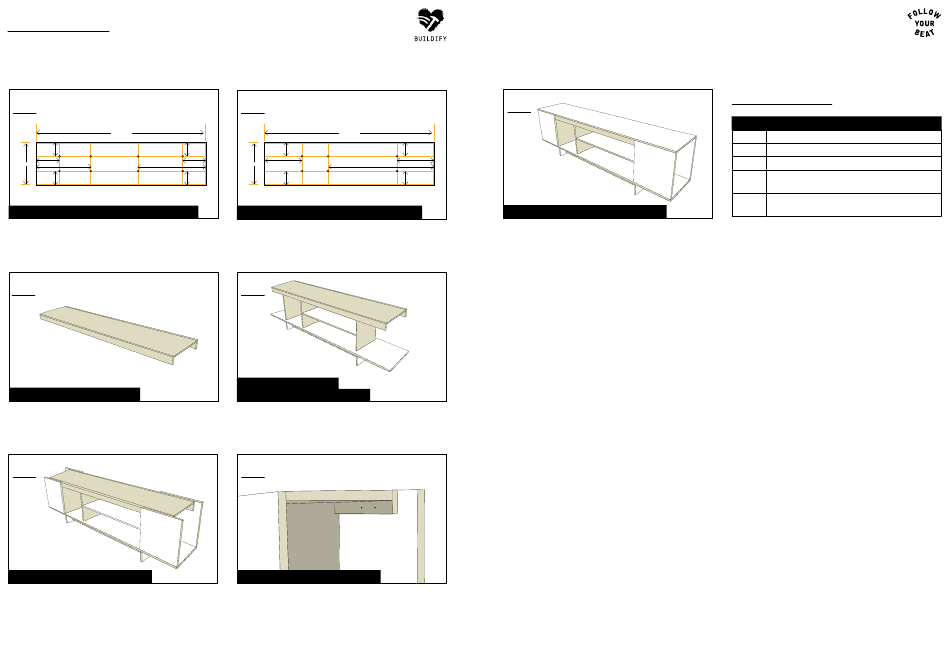

DECKELPLATTE (UNTERSEITE) BOHREN UND SENKEN
Die Deckelplatte entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
später diese Deckelplatte mit dem Deckel.
16
DECKELKONSTRUKTION MONTIEREN
Die Leisten oben bündig mit je vier Schrauben (4,0x35 mm) mit der
Deckelplatte verschrauben, durch die Bohrungen der Maßskizze Bild
12.
18
FRONTEN MIT LEISTEN VERSCHRAUBEN
Die vier Fronten von unten mit je zwei Schrauben (4,0x35 mm) mit
der Bodenplatte verschrauben, durch die äußeren Bohrungen der
Maßskizze Bild 7.
15
Unterseite
1950 mm
80 mm
90 mm
1240 mm
336 mm
358 mm
80 mm
90 mm
DECKELPLATTE (OBERSEITE) BOHREN UND SENKEN
Die Deckelplatte entsprechend der Skizze mit dem Vorbohrer mit
Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du
später diese Deckelplatte mit den Zwischenwänden.
17
DECKELKONSTRUKTION MIT
ZWISCHENWÄNDEN VERSCHRAUBEN
Die Deckelkonstruktion mit je zwei Schrauben (4,0x35 mm) von oben
mit den Zwischenwänden verschrauben, durch die Bohrungen der
Maßskizze Bild 15.
19
FRONTEN MIT LEISTEN VERSCHRAUBEN
Die vier Fronten von innen mit je zwei Schrauben (4,0x35 mm) mit
den beiden Leisten verschrauben, durch die Bohrungen der Maßskiz-
ze Bild 13.
20
Oberseite
90 mm
336 mm
90 mm
DECKEL MIT DECKELPLATTE VERSCHRAUBEN
Den Deckel mit acht Schrauben (5,0x30 mm) von unten mit der De-
ckelplatte verschrauben, durch die Bohrungen der Maßskizze Bild 14.
Artikelübersicht
BEZEICHNUNG
ART. NR.
5194467 Sperrholz Seekiefer 18 mm
6617858 Multiplexplatte Birke weiß 18 mm
5491006 Rechteckleiste Kiefer roh 13,5x60x2000 mm
7817960 Universalschraube Senkkopf m. I-Stern 5,0x30 mm
galv.verzinkt gelb chromatiert
7817929 Universalschraube Senkkopf m. I-Stern 4,0x35 mm
galv.verzinkt gelb chromatiert
