Relaismodul CMR 4 – V1.2 – 15APR – Seite
Bedienungs- und Montageanleitung
Einleitung / Verwendung

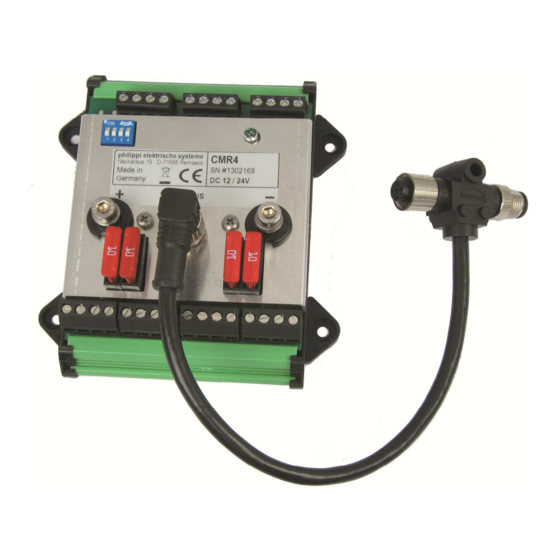

Das 4-fach Relaismodul CMR 4 ist Teil des PBUS-Systems und für den Betrieb an einer
Batteriespannung DC 12V und 24V vorgesehen. Mit dem Relaismodul CMR 4 können bis zu 4
Funktionen / Verbraucher geschaltet werden.
Jedes der 4 Relais ermöglicht die individuelle Steuerung von Verbrauchern und externen
Komponenten mittels Ereignissen die durch andere PBUS Komponenten gemeldet werden.
Diese sind:
-
Verbrauchersteuerung über Systemmonitor PSM-V mit Dimmfunktion
für LED-Leuchten über PWM Ansteuerung (geeignete Leuchten erforderlich)
-
Energiemanagement, Ansteuerung von Hochstromrelais
-
Steuerung eines AC-Generators
-
Visualisierung von Alarmmeldungen mittels externen Summer oder Leuchtmeldern
-
Pumpensteuerung bei Tankalarm
Jedes der 4 Relais besitzt einen potentialfreien Wechselkontakt. Jedem Relais sind zwei
parallel arbeitete PWM Steuerausgänge (Dimmer) und ein Steuereingang zugeordnet.
Die PWM Steuerausgänge stehen als open-collector Ausgang (z. B. für Prebit-LED-Leuchten)
und als Spannungssignal (Pegel 8V) zur Verfügung.
