eclisse EWOLUTO Montageanleitung

Schiebetürelement

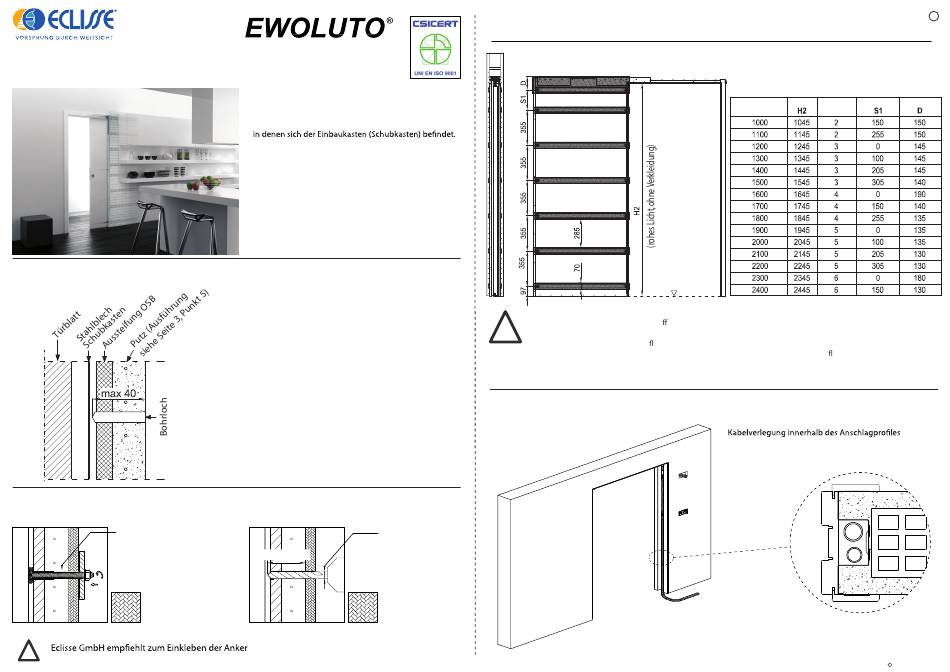

Schematischer Aufbau (Schnitt) der Seitenwand des Schiebetürkastens Mod. EWOLUTO
Die anzuwendende Dübeltechnik in der Seitenwand des Schiebetürkastens:
KLebeanker ohne Netz.
Ev. Fliesenbelegung
!
Die Herstellerhinweise des Kleberherstellers sind unbedingt zu beachten.
Das Modell EWOLUTO ® Schiebetürsystem (patentiert)
ist einzigartig auf dem Markt, da es die Befestigung
von Möbeln, Hängeschränken oder Regalböden
an den Wänden ermöglicht,
Die spezielle Bauform verwandelt den Einbaukasten
in eine richtige Wand und erweitert auf diese Weise
die Möglichkeiten beim Innenausbau.
Dieses Element ist bis Stocklichte
120 x 240 cm (1-Flg.), und 240 x 240 cm (2-Flg.)
und nur für Massivwand Ziegel 12 cm
(fertige Wand 15 cm) lieferbar.
Erforderliche Bohrtiefe max. 40 mm
Bohrdurchmesser
abhängig
max. 40 mm vom Klebeanker
Ev. Fliesenbelegung
HILTI - HY 270 oder einen gleichwertigen Kleber.
Verarbeitungshinweise für:
ECLISSE Schiebetürkasten, Modell EWOLUTO
FFOK
Vor der Montage von Schränken, Gri en, Stangen o.ä. sind folgende Punkte unbedingt zu beachten:
!
- Die max. Bohrtiefe in die Seiten ächen der Schiebetürelemente beträgt 40 mm.
- Die „dunklen Streifen" in der Zeichnung oben stellen die Querstreben der Seiten ächen
des Schiebetürkastens dar.
Diese sind aus Stahlblech gefertigt. Vermeiden Sie in diesen Bereichen den Einsatz von Schlagbohr-Maschinen.
Angaben in mm
Fertige Stocklichte Stück
(Höhe) Querstreben
Das Modell EWOLUTO ® ermöglicht Ihnen die
des Schiebetürelementes.
Technische Änderungen, auch ohne Vorankündigung, vorbehalten c ECLISSE GmbH 06 2015
