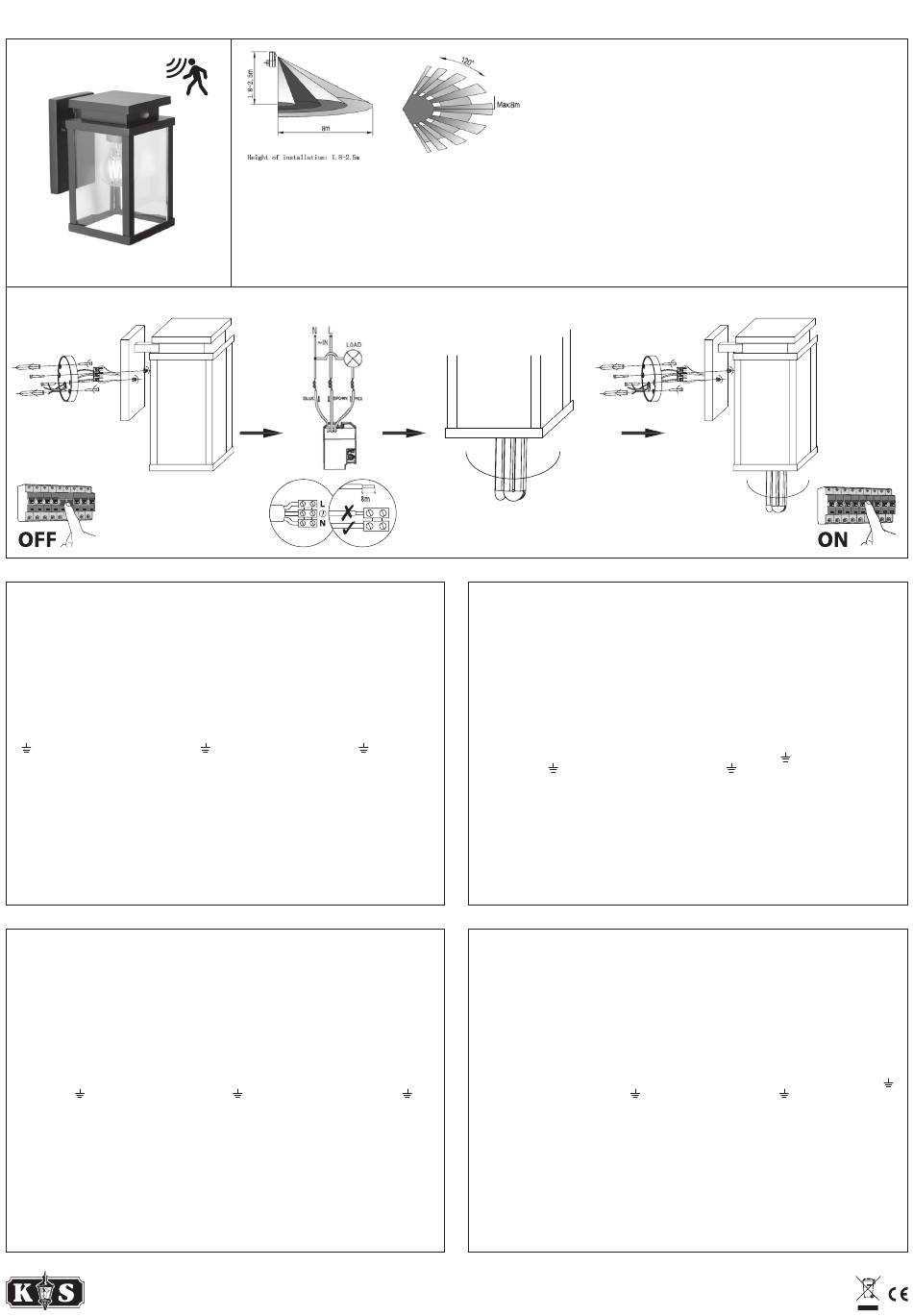

KS Jersey Installationsanleitung

Wandlamp
| Jersey met Sensor - 7408
NL - Montage - Installatie aanwijzingen
• Het aansluiten van verlichtingsarmaturen dient altijd door een erkend installateur te worden
uitgevoerd. Zorg ervoor dat de stroomvoorziening afgesloten is voordat u met de installatie
begint. (zie afbeelding 1) Kies de meest geschikte plek voor de verlichting. Montage hoogte
vanaf 1,8 tot 2,5 meter vanaf de grond. U dient zich er tevens van te verzekeren dat met
betrekking tot de aarding op de elektrische leiding de lokale voorschriften zijn nageleefd.
• Boor de benodigde gaten in de muur. Plaats hier vervolgens pluggen in. Haal de kabel
vanuit de muur door het gat in de montageplaat. Schroef de montageplaat op de muur.
• Sluit de draden vanuit de muur aan op de kroonsteen.
• Bevestig de draden en houd bij aansluiting de juiste kleuren in acht: Blauwe kabel = Nul (N).
Bruin of Zwarte kabel = Fase (L) . Gele/Groene kabel = Massa (niet bij armaturen van klasse
II). Let er op dat: de (bruine) draad L1 correspondeert met de hoofdleidingskabel L
(of de kroonsteen gemarkeerd met symbool L); de (blauwe) draad N1 correspondeert met
de neutrale kabel N (of de kroonsteen gemarkeerd met symbool N); de (geel/groene) draad
1 correspondeert met de aardekabel
vocht op alle onderdelen. Zorg voor een waterdichte verbinding.
• Zorg ervoor dat u een lichtbron plaatst dat overeenstemt met het type en wattage zoals
staat aangegeven op de verpakking.
Belangrijk: U kunt geen spaarlamp of lamp met voorschakeling gebruiken, hierdoor raakt
de sensor defect! Vervolgens kunt u de lamp op de montageplaat vastschroeven.
• Schakel de netstroom weer in. De lamp is nu gereed voor gebruik.
Onderhoud: Het verdient de aanbeveling om de buitenverlichting regelmatig schoon te maken met water
en een spons. Zonder gebruik van agressieve schoonmaak middelen. Houd de lampen vooral zoutvrij
en zuurvrij, dit tast het armatuur aan. Het regelmatig inwrijven met autowas zorgt voor een langere
levensduur van het armatuur. Bij beschadiging of breuk van het beschermglas het glas direct vervangen
om de IP waarde te waarborgen. Zorg bij vervanging van de lamp dat de stroom is uitgeschakeld en de
lamp is afgekoeld.
GB - Assembly and installation instructions
• The light fitting must be installed by a qualified electrician. The main supply must be
disconnected at the fuse box before starting installation. Before starting with installation,
use a voltage tester to make sure the wiring is off circuit. It is not sufficient just to turn
off the power at the switch. (see fig. 1) Choose the most suitable place for the lighting.
Installation height from 1.8 to 2,5 metres from the ground. You also need to ensure that in
relation to the earthing on the electrical lead the local regulations are observed.
• Drill holes in the wall. Then insert the plugs. Put the cable from the wall through the hole in
the installation base. Screw the installation base on the wall.
• Connect the wires from the wall to the connector block. Attach the wires,and keep the
correct colors in track: Blue lead = Neutral (N). Brown or Black lead = Live (L). Yellow/Green
lead = Earth (not on class II light fittings). Note that: the (brown) wire L1 corresponds to the
mains cable L (or the connector marked with the symbol L), the (blue) wire N1 corresponds
to the neutral conductor N (or the connector marked with the symbol N), the (yellow /
green) wire 1 corresponds to the earth cable
Prevent humidity on all components. Make sure there is a watertight seal.
• Make sure you put a light bulb corresponding to the type and wattage as indicated on the
packaging.
Important: you cannot use an energy saving lamp or a sensor lamp with switching, this will
defect the sensor! You can place the lamp over the mounting plate on the wall.
Switch on the main supply. The light is now ready for use.
Maintenance requirements: It is recommended that the surface is rubbed regularly with a neutral oil or
water without cleaning agents and then wiped with a soft cloth. Keep the armature free from a salty
environment, coastal location and an acid free environment, this affects the armature. Rub it regularly with
Carwash, it ensures a longer lifetime of the armature. In case of damage or fracture of the protective glass,
replace the glass directly to insure the IP value. Make sure when replacing the lamp that the power is off and
the lamp has cooled down.
Sensor
• Montage hoogte tussen 1,8 -2,5 m. vanaf de grond.
• Werkzame hoek: Ca 120°.
• Max. werkzame afstand: Ca 8 mtr., dit hangt af van de
weersomstandigheden en de montagehoogte. De infrarood
bewegingssensor herkent dag en nacht automatisch.
• Omgevingslicht: < 3-2000 LUX | temperatuur: -20 ~ + 40 °.
• Duur: ± 90 sec. Tijd verlenging: Wanneer er binnen de detectietijd
een object wordt gedetecteerd wordt de detectietijd opnieuw
gestart.
m
(of de kroonsteen met symbool ) Voorkom
(or the luster terminal with symbol
• Installation height between approx. 1,8 – 2,5 mtr from the ground.
• Angle of detection: Ca 120°.
• Max. detection range: Up to 8 meters approx., depending on
• Duration: ± 90 sec. Note: Time-Delay is added continually, when
D - Montage - Installationsanleitung
• Leuchten anschließen sollte immer von einem zugelassenen Installateur erfolgen. Bevor
Sie mit die Installation beginnen, zuerst sicherstellen Sie, dass das Netzteil beendet wird,
und Spannungsfreiheit mit einem Spannungsprüfer überprüfen. Wählen Sie die am besten
geeignete Ort für die Beleuchtung. Montagehöhe von 1,8 bis 2,5 Meter über dem Boden.
Sie müssen auch sicherstellen, dass in Bezug auf die Erde, auf der elektrischen Leitung die
örtlichen Vorschriften eingehalten werden.
• Bohren Sie Löcher in der Wand. Dann legen Sie Dübel in hier. Ziehen Sie das Kabel aus
der Wand durch das Loch in der Rückwand. Befestigen Sie die Rückwand mit Hilfe von
Schrauben an der Wand.
• Schließen Sie die Drähte von der Wand auf den Steckverbinder. Befestigen Sie die Drähte
und behalten den Anschluss der richtigen Farben beachten: Blaues Kabel = Null (N). Braun
oder Schwarzes Kabel = Phase (L). Gelbgrünes Kabel = Erde ( nicht bei doppelter Isolierung)
Beachten Sie, dass: die (braun) Kabel L1 zu der Netzleitung L (oder der Verbinder mit dem
Symbol L markiert) entspricht, entspricht die (blau) Kabel N1 mit dem Neutralleiter N (oder
der Verbinder mit dem Symbol N markiert) die (gelb / grün) Kabel
Erdungskabel (oder der Steckverbinder mit Symbol
Verbindung. Vermeiden Sie Feuchtigkeit auf alle Komponenten.
• Stellen Sie sicher, Sie setzen eine Lichtquelle entsprechend der Art und Leistung wie auf der
Verpackung angegeben. Legen Sie die Lampe an der Halterung und schrauben die fest.
Wichtig: Sie können keine Energiesparlampe oder Lampe mit Sensor zum Schalten
verwenden, dies trifft der Defekt! Legen Sie die Lampe an der Halterung und schrauben die fest.
• Hauptstrom einschalten, und die Leuchte ist einsatzbereit
Wartung: Wir empfehlen Sie die Außenbeleuchtung regelmäßig zu reinigen. Verwenden Sie Wasser und
Schwamm ohne aggressive Reinigungsmittel. Halten Sie die Lampen vor allem Salzfrei und säurefrei, dies
wirkt sich auf das Armatur. Reiben sie die regelmäßig mit Carwash aber dann ist eine längere Lebensdauer
des Armatur gewährleistet. Bei Beschädigung oder Bruch des Schutzglases ersetzte das Glas direkt jeden
IP-Wert. Vorsicht beim Austausch der Lampe, der das Gerät ausgeschaltet ist und die Lampe abgekühlt hat.
F - Instructions de montage
• L'armature doit être installée par un électricien professionnel. Couper le courant principal
avant de commencer l'installation. Mettre l'interrupteur sur la position d'arrêt ne suffit
pas. Et s'assurer de l'absence de courant à l'aide d'un testeur de tension. (voir la figure
1) Choisissez l'endroit le plus approprié pour l'éclairage. Hauteur d'installation de 1,8 à
2,5 mètres du sol. Vous devez également veiller à ce que par rapport à la terre sur le fil
électrique les réglementations locales sont respectées.
• Percez trous dans le mur. Ensuite, insérer fiches ici. Débranchez le câble du mur par le trou
dans la plaque arrière. Fixez la plaque arrière au moyen de vis sur le mur.
• Connectez les fils entre le mur et la sur le bornier. Attachez les fils, effectuer l'installation
électrique: Câble blue = Zéro (N). Câble brun = Phase (L). Câble jaune/vert = Terra (Les
armatures ne sont pas de classe II). Noter que: le fil L1 (brun) correspond à la L câble
d'alimentation (ou le connecteur marqué avec le symbole L), le fil (bleu) N1 correspond au
conducteur de neutre N (ou le connecteur marqué avec le symbole N), le (jaune / vert) fil
) 1 correspond au câble de masse
tous les composants. Assurez-vous qu'il y ait un étanche joint.
• Assurez-vous que vous avez mis une source de lumière correspondant au type et à la
puissance indiquée sur l'emballage. Important: vous ne pouvez utiliser lampe économiseuse
d'énergie ou une lampe avec détecteur de commutation, il frappe le défectueux! Vous
pouvez ensuite visser la lampe sur la plaque arrière.
• Brancher le courant principal. La lanterne est maintenant prête à être utilisée.
Entretien: Il mérite la recommandation de nettoyer régulièrement l'éclairage extérieur.
Pour ce faire, utilisez l'eau et une éponge sans l'utilisation d'agents de nettoyage agressifs. Garder les
lampes surtout sans sel et sans acide, cela influe sur l'armature. Frotter que régulièrement assure une durée
de vie plus longue de l'armature de lave-auto. En cas de dommages ou de fracture du verre protecteur le
verre directement remplacé chaque valeur de la propriété intellectuelle. Attention lors du remplacement de
la lampe que l'alimentation est coupée et la lampe est refroidi.
