ABP-Beyerle Urban Slide II Montageanleitung

Set - Urban Slide II
HINWEIS:
Laufschienenlänge bei Bedarf auf dieser Seite kürzen.
Optional
Bei der Montage des Schiebetürbeschlages die allgemeinen Sicherheitsvorschriften
beachten!
Alle Schraubverbindungen müssen eine Woche nach Inbetriebnahme des Schiebe-
türbeschlages nachgezogen werden!
Zur Reinigung des Schiebetürbeschlages keine Scheuermittel verwenden, sondern
nur handelsübliche Edelstahlreiniger!
Im Schollengarten 24b, D-76646 Bruchsal (Germany)
Tel. +49 -(0) 7257/9127 - 0, Fax +49 -(0) 7257/9127 - 29, Email info@abp-beyerle.de, www.abp-beyerle.de
Schienenhalter Wand / Glas
extra bestellen !
Glashalter Set für Schiene
extra bestellen!
weiteres Zubehör wie
Dichtprofile, Schwallschutz usw.
siehe Broschüre
www.abp-beyerle.de
ABP-Beyerle GmbH

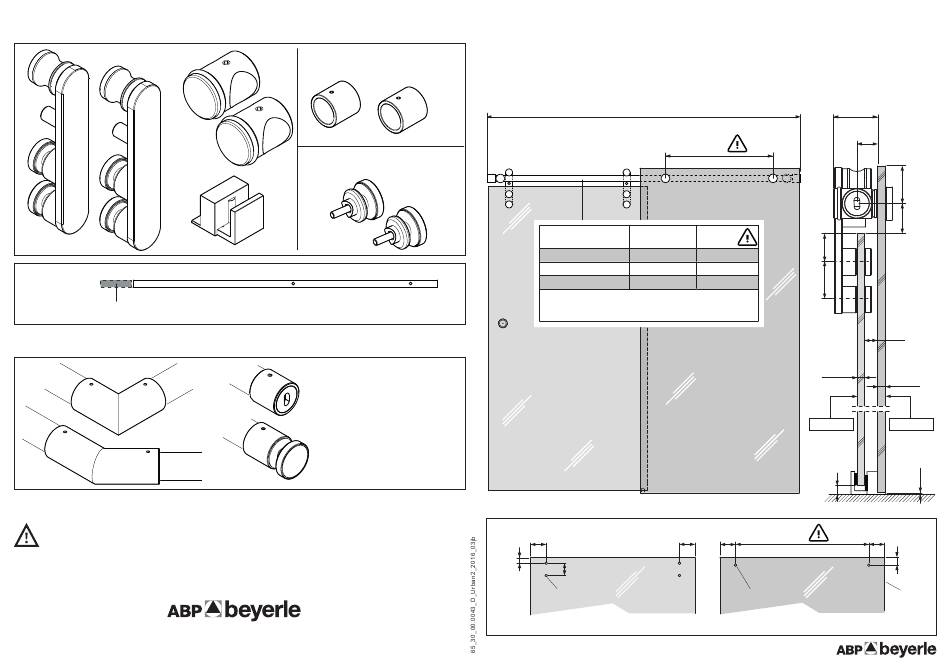

Montageanleitung Urban Slide II
Dusch-Schiebetürbeschlag
für Glastüren ( Türblatt t: 6-12 mm )
A
Laufschienenlänge A
mm mm
1200 1224
1500 1524
1800 1824
HINWEIS:
Laufschienenlänge bei Bedarf auf der Türseite kürzen.
Sonderlängen auf Anfrage.
Gl as tür
E SG- G las
m ax. 5 0 kg
80
30
40
Ø 16
Glastür
