Simpex SL-MULTI F10050 Montageanleitung Seite 2

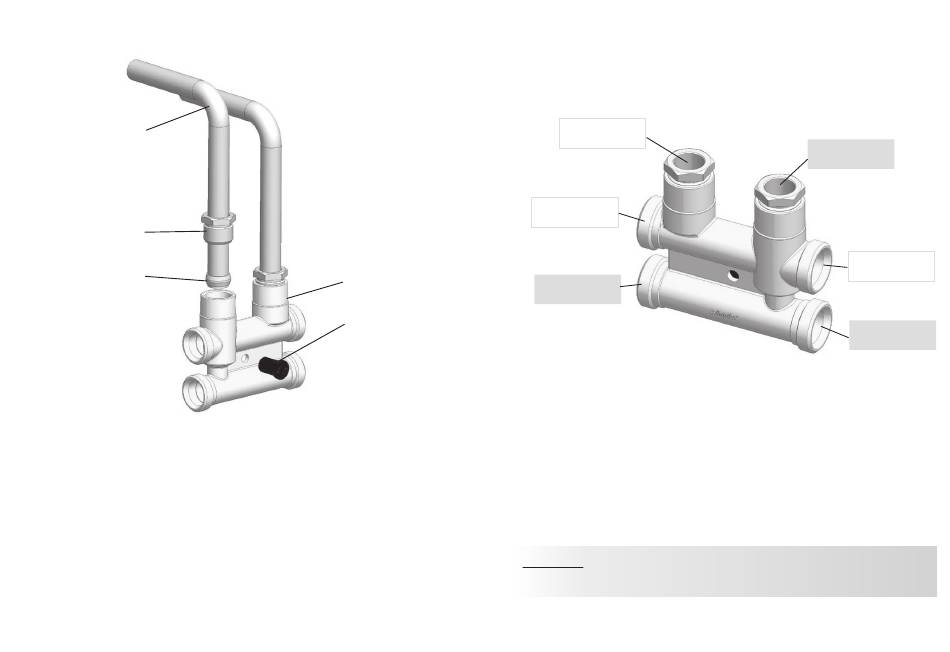

Rohrbogen
Druckschraube
Klemmring
Befestigt wird die Anschlussgarnitur SL-MULTI an der Wand, wobei
der Abstand zu dieser durch die mitgelieferte Distanzhülse optimal
für die Installation unter der Simplex Sockelleiste eingestellt wird.
Der Anschlussblock ist so ausgeführt, dass durch 180° gedrehte
Installation auch der heizkörperseitige Vor- und Rücklauf vertauscht
werden kann.
Zur Verdeutlichung der Strömungskanäle sind auf folgender
Abbildung die Anschlussöffnungen nach Kanälen A und B ge-
kennzeichnet:
Anschlussblock
Distanzhülse
Zum Anschluss des Hahnblocks (z. B. Simplex Zweirohr-Hahn-
block EXCLUSIV F10012 und Klemmverschraubung-Set F11) die
C-Stahl-Rohrbögen entsprechend der baulichen Erfordernisse
zuschneiden.
Die Befestigung der Rohrbögen erfolgt denkbar einfach durch
Lösen von Druckschraube und Klemmring, Aufstecken auf dem
Rohrende und dem erneuten Verschrauben.
Achtung: Metallisch dichtende Verbindung, Druckschraube
mit 35 bis 50 Nm fest anziehen!
Anschluss A
Anschluss A
Anschluss B
Anschluss B
Anschluss A
Anschluss B
