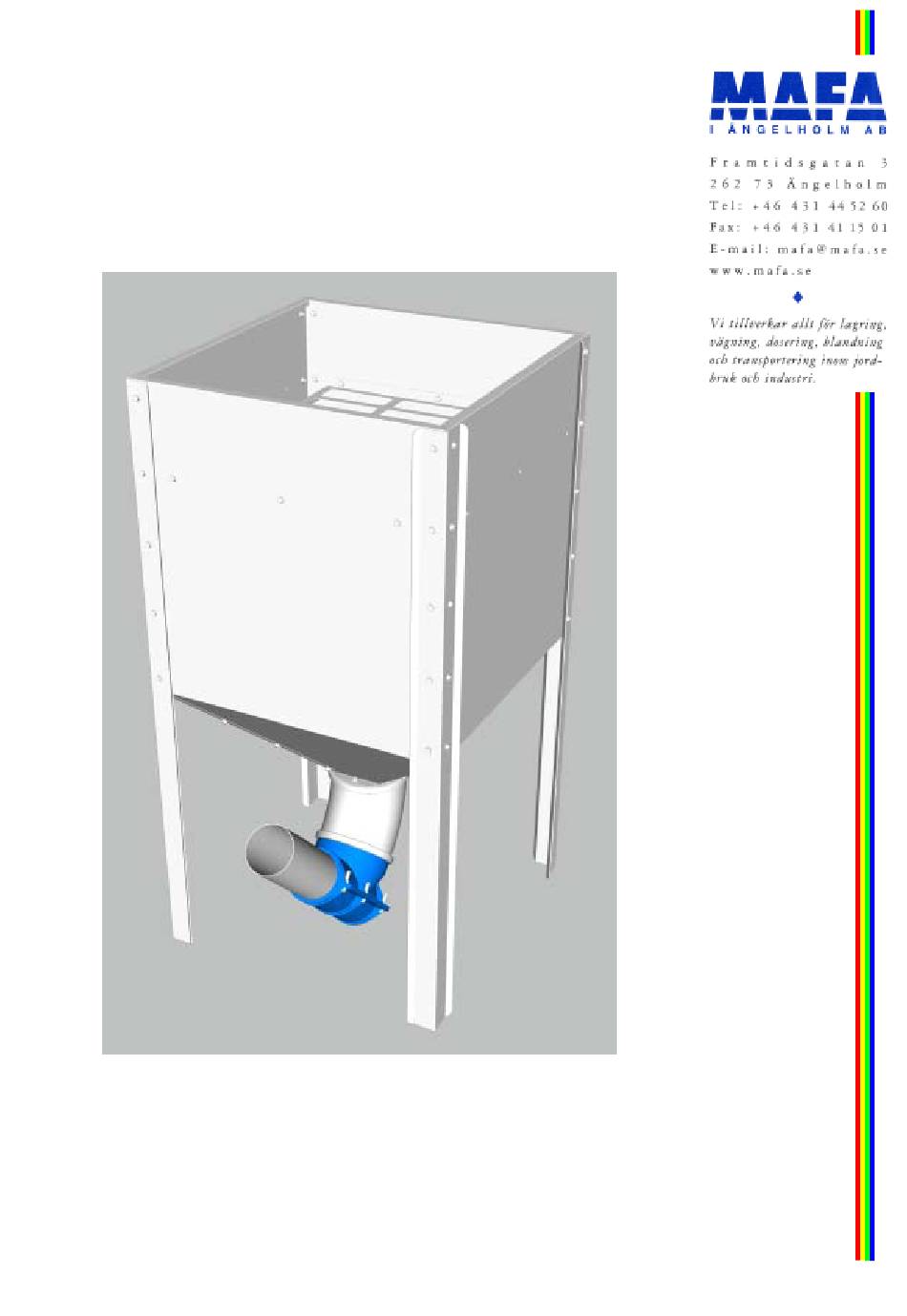

- Seite 1 Montageanweisung MINI Lesen Sie die Montageanweisung sorg- fältig vor Beginn der Arbeit durch! Titel Reg. Nr Geändert Rev. Nr Seiten Mont-anv/Mini_V_DE.p65 2006-10-16 sid 1...
-
Seite 2: Garantie
Betriebsstörung schuldig alternative Lösung des Transportbedarfes wahrzunehmen. MAFA übernimmt in solchen Fällen keine Verantwortung oder Kosten. • • • • • Bei eventuellen Mängeln, nehmen Sie bitte mit dem Verkäufer oder MAFA i Ängelholm AB kontakt auf. • • • • •... - Seite 3 Gebrauchs- und Montageanweisung MINI-V silo Sicherheitsvorschriften: • Das Rauchen in der Nähe der Pelletsanlage ist verboten. • Hauptschalter für Maflex-Schnecke muß vor der Arbeit mit der Maflex-Schnecke ausgeschaltet sein. • Alle Aktivitäten bei der Pelletsanlage vermeiden, die eine Funkenbildung verursachen können.
- Seite 4 Montageanweisung MINI Anfangen zwei der vier Bleche des Behälters zusammenzumontieren. Die Schrauben per Hand- kraft im Konus montieren, die Bleche so überlappen, da ß die gefalzte Kante auf die kommt. Warten Außenseite des nächsten Bleches die Schrauben anzuziehen bis alle Teile auf ihren Platz sind.
- Seite 5 Die Beine des Behälters leut Bild montieren. Den blauen Auslaß mit Deckel und Rohrstück montieren. Das Rohr wird ca 7 cm in den Plastik-Auslaß gesteckt. Den Deckel mit 2 Stk Blechschrauben in den blauen Auslass befestigen. Den Rohrbogen auf dem Plastik-Auslaß mit dem Schnappring montieren.
- Seite 6 Den Auslaß auf dem Behälter montieren. Mit 3mm Sechskant-Schlüssel spannen. Den Auslaß nicht festspannen bevor die Schnecke zum Brenner einjustiert ist. Wenn die Schnappringe gelöst werden, kann das Entleerungsrohr und der Rohrbogen jeder für sich geschwenkt werden, so da der Ausla ß...
- Seite 7 Den Behälter umdrehen, so da ß er auf den Beinen steht und das Schutzgitter in den Behälter mit Schrauben und Muttern in den Löchern der beiden gegebüberliegenden Seiten montieren Die Schrauben und Muttern montieren, um die nicht benutzten Löcher im Behälter abzudecken.
- Seite 8 Bolzen hineingeschraubt um das Innenrohr zu zentrieren und stabilisieren, oder kann man Keile benutzen um das Schneckenrohr im Einlauf zu stabilisieren. Spezielle Anweisungen für Janfire-Schnecke: Damit man die Schnecke von Janfire zum MAFA Midi benutzen kann, müsste die Schnecke von Janfire angepasst und folgend montiert werden: ·...
- Seite 9 Maßskizze Mini: sid 9...
- Seite 10 Alt. 2. Anpassung des Einlaufes der Maflex-Schnecke beim schrägen Ansägen: sid 10...
- Seite 11 Extra Zubehör: Endlager-Set Einlauf zu Mini sid 11...
