HR92
Elektronischer Heizkörperregler
1. Lieferumfang
In der Verpackung des Heizkörperreglers finden Sie:
1
1 Heizkörperregler mit Ventilaufsatz M30 x 1,5;
Batterien beigelegt
2 Displayaufsatz
3 Ventiladapter Typ Danfoss RA
4 Schrauben zur Sicherung von Heizkörperregler und
Batteriefach
Erstickungsgefahr!
f Halten Sie Kinder von
Verpackungsmaterialien fern.
WARNUNG
Drahtlos
2
4
3
2. Kurzbeschreibung
Der Heizkörperregler HR92 ist eu.bac
zertifiziert.
214431

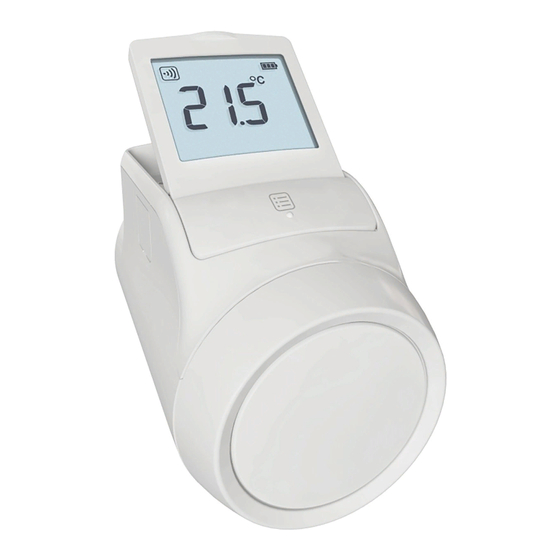

Der Honeywell HR92 ist ein elektronischer Heizkörper­
regler mit modernem Design. Aufgrund der drahtlosen
Kommunikation mit der Frequenz 868MHZ kann der
Heizkörperregler einfach in Systeme wie z.B. evohome
eingebunden werden, um die Raumtemperatur zu regeln.
Anwenderfreundlich
• Großes verstellbares Display mit Hintergrund­
beleuchtung.
• Anzeige von Infromationen im Display mit Symbolen
und Text.
• Parameter lassen sich individuell einstellen.
• Manuelle Temperaturänderung bis zum nächsten
Schaltpunkt jederzeit möglich.
Montage
• Der Heizkörperregler passt auf die gängigsten
Heizkörperventile M30 x 1,5.
• Weitere Adapter sind als Zubehör erhältlich.
• Optional kann ein externer Fensterkontakt
angeschlossen werden.
Energiesparfunktionen
• Mit der Fensterfunktion wird beim Lüften das
Heizkörperventil geschlossen.
• Bei Verwendung eines externen Fensterkontakts wird
das Heizkörperventil bei offenem Fenster geschlossen.
Gefahr von Fehlfunktionen!
f Setzen Sie den Heizkörperregler nur gemäß
dieser Bedienungsanleitung ein.
VORSICHT
f Lassen Sie Kinder nicht mit dem
Heizkörperregler spielen.
DE
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honeywell HR92

Inhaltszusammenfassung für Honeywell HR92

  • Seite 1 2. Kurzbeschreibung Der Heizkörperregler HR92 ist eu.bac zertifiziert. 214431 Der Honeywell HR92 ist ein elektronischer Heizkörper­ regler mit modernem Design. Aufgrund der drahtlosen Kommunikation mit der Frequenz 868MHZ kann der Heizkörperregler einfach in Systeme wie z.B. evohome eingebunden werden, um die Raumtemperatur zu regeln.
  • Seite 2 Funksignal-Anzeige 3. Geräteübersicht Anzeige Bedeutung Bedienelemente und Display Feldstärke sehr gut signal Feldstärke gut signal Feldstärke schwach signal 4. Montage In drei Schritten betriebsbereit: • Batterien einlegen und Sprache einstellen • Funkverbindung herstellen 1 Zeigt an, dass der Raumsollwert manuell geändert •...

  • Seite 3: Funkverbindung Herstellen

    Wenn das Binding noch nicht erfolgt ist, wird nach Drücken der Taste angezeigt. kein bind Das Binding muss zuerst am HR92 aktiviert werden, um das Funksignal empfangen zu können. Anschließend muss das Binding am zentralen Bediengerät aktiviert werden. 1. Stellrad abziehen. Dazu an der Kerbe an der Lesen Sie bitte zum Binding die Bedienungsanleitung Unterseite des Geräts ansetzen.

  • Seite 4: Misslungenes Binding / Unzureichende Datenübertragung

    Heizkörperregler mit der zentralen Bediengerät. Im Display wird (blinkend) angezeigt. HR92 empfängt die Daten vom zentralen Bediengerät. test Die Synchronisation kann bis zu 4 Minuten dauern, bis die aktuelle Raumsollwerttemperatur am HR92 angezeigt wird. Wenn das BINDING nicht erfolgreich war, wird es nach test ca.

  • Seite 5: Funktest Unterbrechen

    Funksymbol blinken, ist in der Funkkommunikation MNG, Heimeier, ein Fehler aufgetreten. Oventrop • Die Raum­Sollwerttemperatur des Heizkörperreglers HR92 wird automatisch auf 20 °C geändert. Danfoss RA Liegt bei fFunk­Kommunikation zum zentralen Bediengerät wieder herstellen; siehe auch Abschnitt 7. Heizkörperregler montieren Der Heizkörperregler kann einfach auf alle gängigen...

  • Seite 6: Ventilaufsatz Montieren

    Ventilaufsatz montieren 3. Heizkörperregler in der Endposition verriegeln. Dazu den Schieber in Richtung schieben. Nach ca. 1 Minute wird (Selbsttest) angezeigt. cycl Danach wechselt der Heizkörperregler in den Normalbetrieb. °C 1. Ventilaufsatz vom Heizkörperregler trennen. Dazu den Der Heizkörperregler arbeitet nur, wenn er in der Endposition korrekt verriegelt ist.
  • Seite 7 Position des Displays einstellen Externen Fensterkontakt anschließen Zur besseren Lesbarkeit kann das Display des Heiz­ An den Heizkörperregler HR92 kann der potenzialfreie körperreglers in verschiedene Positionen (10°, 20°, 30°, externe Fensterkontakte HCA30 angeschlossen werden. 40°) geneigt werden. Zum Anschluss des externen Fensterkontakts ist das Die Neigung 40°...

  • Seite 8: Grundeinstellungen

    5. Grundeinstellungen Par. Einst. Bedeutung Batterietyp Alkaline Übersicht Lithium NiMH (Akku aufladbar) Bei Bedarf lassen sich die 12 Grundeinstellungen Anzeige der Ventilposition * (Parameter) anpassen. keine Anzeige der Ventilposition Werkseinstellungen sind grau hinterlegt. kurzzeitige Anzeige der Ventilposition Mit * gekennzeichnete Parameter werden im Folgenden Erkennung Fensterfunktion * noch näher erläutert.

  • Seite 9: Weitere Funktionen

    Beschreibung der Parameter Parameter 8 – Temperatur-Offset Da der Heizkörperregler die Raumtemperatur im Bereich des Heizkörpers misst, ist es möglich, dass diese Parameter 2 – Hintergrundbeleuchtung Temperatur von der an einer anderen Stelle des Raums Das Display hat eine Hintergrundbeleuchtung, um das gemessenen Temperatur abweicht.

  • Seite 10: Hilfe Im Problemfall

    Binding wiederholen. Wenn Sie ein Fenster öffnen und die Temperatur dadurch sinkt, schließt der Heizkörperregler das Heizkörperventil, Spannungs versorgung an zentralem Bedien­ um Energie zu sparen. gerät und HR92 prüfen. Im Display erscheint fenster kein sync Funkverbindung Funkverbindung prüfen Wenn die Temperatur wieder ansteigt, spätestens...

  • Seite 11: Notbedienung Bei Leeren Batterien

    Schutzklasse IP30 10. Konformitätserklärung Funkkommunikation SRD (868,0 ... 870,0 MHz) Hiermit erklärt Honeywell, dass sich dieser HR92 in RX Klasse 2 Reichweite: typisch 30 m Übereinstimmung mit den grundlegenden Anforderungen innerhalb von Wohngebäuden und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

  • Seite 12: Binding Und Funktest - Übersicht

     Stellrad nach rechts drehen nur bei Bediengeräten mit 2­Wege­Kommunikation, z. B. evotouch. Hergestellt für und im Auftrag des Geschäftsbereichs Environmental and Combustion Controls Division der Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Schweiz, in Vertretung durch: Honeywell GmbH Technische Änderungen, die zur Verbesserung...
