DRL-12
Bewegungsmelder
Dieses Gerät darf nicht gemeinsam mit anderem Abfall, z. B Haus- oder Sperrmüll
entsorgt werden! Nach dem Gesetz über Elektro- und Elektronik-Altgeräte darf
der Elektroschro� aus dem Haushalt kostenlos und in beliebiger Menge an eine
dafür eingerichtete Sammelstelle sowie beim Kauf neuer Geräte (nach dem Alt-
für-Neu Prinzip, unabhängig von der Marke) an ein Geschä� abgegeben werden.
Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas-
sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar.
Verwendungszweck

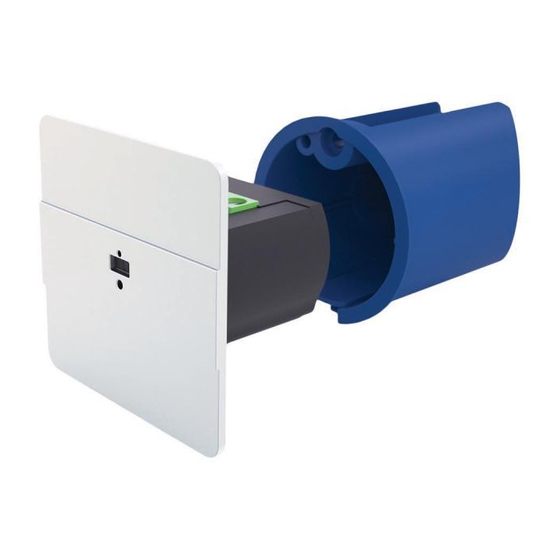

Der DRL-12 ist ein Laser Bewegungsmelder zur Steuerung einer
Beleuchtung, insbesondere in Fluren und Treppenhäusern. Das
Funktionsprinzip des DRL-12 basiert auf der Emission eines
Lichtstrahls und der Messung der Verzögerung des zurück-
kehrenden Lichtstrahls als Ergebnis der Reflexion von einem
Hindernis. Auf dieser Basis ist es möglich, den Abstand des
Hindernisses genau zu bestimmen, das dann mit dem eingestell-
ten Detektion Bereich verglichen wird. Wenn etwas in einem
Abstand erscheint, der kürzer als der eingestellte Wert ist, so
wird die Beleuchtung eingeschaltet. Diese Lösung ist optimal
zum Schalten von Beleuchtungen wie zum Beispiel einer offenen
Treppe, wo es wichtig ist, dass der Sensor nur das Vorhandensein
auf der Treppe erkennt und alles ignoriert, was außerhalb der
Treppe passiert.
F&F Filipowski sp. j.
Konstantynowska 79/81, 95-200 Pabianice, POLEN
Tel./Fax (+48 42) 215 23 83 / (+48 42) 227 09 71
www.fif.com.pl; E-Mail: biuro@fif.com.pl
Laser
- 1 -
Werbung
Verwandte Anleitungen für F&F DRL-12
Inhaltszusammenfassung für F&F DRL-12
- Seite 1 Elektroschro� , der in den Müllcontainer geworfen oder in der Natur zurückgelas- sen wird, stellt eine Gefahr für die Umwelt und die menschliche Gesundheit dar. Verwendungszweck Der DRL-12 ist ein Laser Bewegungsmelder zur Steuerung einer Beleuchtung, insbesondere in Fluren und Treppenhäusern. Das Funktionsprinzip des DRL-12 basiert auf der Emission eines Lichtstrahls und der Messung der Verzögerung des zurück-...
-
Seite 2: Montage
Merkmale » Laser Abstandssensor vom Typ ToF (Time of Flight); » Der Detektion Bereich wird stufenlos von 0,1 m bis 2 m eingestellt; » Helligkeitssensor, der verhindert, dass das Licht bei hoher Helligkeit eingeschaltet wird; » Einstellbare Beleuchtungsdauer; » Direkte Steuerungsmöglichkeit von Lichtstromkreisen 12 V /24 V (Belastbarkeit bis 4 A, die durch Hinzufügen von Ver- stärkern LED AMP erhöht werden kann);... - Seite 3 1. Der Bewegungsmelder sollte nicht mit der Front in Richtung einer starken Lichtquelle montiert werden, da dies zu einer fehlerhaften Bedienung des Entfernungs- und Intensitätsmesssystems führen kann. 2. Zum Einbau des Sensors ist es notwendig, ein Loch mit einem Durchmesser und einer Tiefe zu machen, das der Einbau des Bewegungsmelder und der mitgelieferten Dose ermöglicht (Bild unten).
- Seite 4 4. Schließen Sie die Strom- und Steuerleitungen gemäß dem gewählten Abschlussplan an den Sensor an. Aufgrund der geringen Größe der Dose wird es emp- fohlen, Drahttypen mit möglicherweise niedrigen Quer- schnitten zu verwenden. Bei der Wahl des Drahtquerschnitts in Niederspannungs- anlagen muss der Spannungsabfall auf den Kabeln berücksichtigt werden, der mit der Länge und Belastung des Kabels verbunden ist.
- Seite 5 5. Montieren Sie den Bewegungsmelder in der eingesetzten Dose. Klemmenbeschreibung Der Sensor ist für eine 12/24 V DC-Versorgung geeignet. Der Anschluss einer Netzspannung von 230 V wird das Gerät zerstören. - 5 -...
- Seite 6 Einstellungen (Beschreibung der Regler) Regler Bereich Funktion Beleuchtungsdauer. Das Licht schaltet sich ein, wenn das Vorhandensein im Detektion 0÷10 Min. TIME Bereich erkannt wird. Die Zeitmessung beginnt, wenn sich kein Hindernis mehr im Detektion Bereich befindet. Einstellung der Helligkeitsstufe. Wenn die Lichtintensität niedriger als der mit dem 2÷500 lx Regler eingestellte Wert ist, wird das Licht...
- Seite 7 Anschlussschema Direkter Anschluss der Treppenhausbeleuchtung Wenn eine Laststeuerung von mehr als 4 A notwen- dig ist, verwenden Sie Signalverstärker LED-AMP-1P (Montage in der Unterputzdose ø60) oder LED-AMP- 1D (Montage auf einer DIN-Schiene). Ein Muster für Anschlussplan ist auf der Produktunterseite unter www. fif.com.pl zu finden.
- Seite 8 - 8 -...
- Seite 9 Anschluss von den Kaskade-Reglern AS-225 - 9 -...
- Seite 10 - 10 -...
- Seite 11 Signalisierung Der DRL-12 Sensor ist mit einer LED auf der Vorderseite des Geräts ausgestattet, die den Betriebsstatus des Geräts anzeigt: Sensor in Bereitschaft, keine Hindernisse im Detektion Bereich. Es wird ein Hindernis im Detektion Bereich erkannt. Das Licht ist wegen zu hoher Helligkeit nicht eingeschaltet.
- Seite 12 Eine zu hohe Temperatur kann durch den Anschluss einer zu hohen Belastung an den Sensor verursacht werden. Der Helligkeitsgrad der Leuchtdiode passt sich an die Umge- bungshelligkeit an (hohe Umgebungshelligkeit – hoher LED-Helligkeitsgrad). Technische Daten Versorgung 9÷27 V DC Belastungsstrom (AC-1) (max.) Detektion Bereich (einstellbar) 0,1÷2,0 m Helligkeitsgrad (einstellbar)
-
Seite 13: Garantie
Garantie F&F-Produkte haben eine 24-monatige Garantie ab dem Kaufdatum. Die Garantie gilt nur bei Vorlage des Kaufnachweises. Nehmen Sie Kontakt zu Ihrem Händler oder wenden Sie sich direkt an uns. EU-Konformitätserklärung F&F Filipowski sp. j. erklärt, dass das Gerät den Anforderungen der Richtlinie 2014/35/EU (Niederspannungsrichtlinie) und der Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) entspricht.
