BootUp EnOcean ESP3 Installations- Und Bedienungsanleitung

USB EnOcean Gateway 868 MHz
Vor Inbetriebnahme Bedienungsanleitung sorgfältig durchlesen.
Installations- und Bedienungsanleitung
Modell / Typ
USB2+Rep-EnO868-ESP3

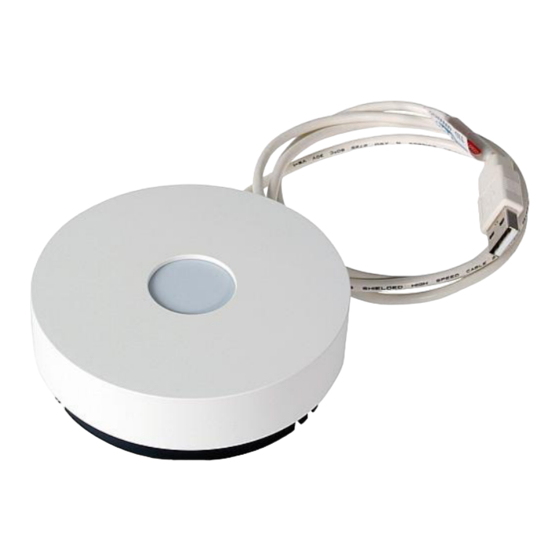

USB Sende- und Empfangseinheit für alle EnOcean Produkte mit Repeater
EnOcean TCM 300 (Dolphin Inside) zukunftssicher und rückwärtskompatibel

Optimiertes HF-Antennendesign kombiniert mit dem Aufputzstandort sorgen

für ausnehmend gute Funkreichweite
 Ansprechendes Designer-Kunststoffgehäuse zur Aufputzmontage
(Wand oder Decke) in ABS flammhemmend ausgeführt
Senden an bis zu 128 Aktoren

Empfangen von beliebig vielen Sendern

USB 2.0 Treiber für Windows, Linux und Mac OS-X (Plug and Play)

Das Gerät emuliert einen Virtual COM Port (VCP)

Stromversorgung über USB Schnittstelle, mit USB Typ A Stecker und ca. 1.2 m Kabel

Kommunikation über ESP3 (EnOcean Serial Protocol)

Repeater Funktion über ESP3 aktivierbar (kein Repeaten, nur Post-Master oder Level 1 oder Level 1+2)

Zukunftssicher, da "Dolphin Inside". Unterstützte Dienste: Die alten und neuen EEPs, Post-Master für bis zu

10 Ids, Smart-Ack und Remote Management (locate, learn, read, write).
Anwendung
USB Sende- und Empfangseinheit für EnOcean-Funktechnologie. Die Funkübertragung erfolgt auf der
europäisch harmonierten Frequenz von 868,3 MHz. Dies ist ein universelles Interface Gerät zum EnOcean
Funknetz. Diese Dolphin-Geräte
Kommunikationsprotokolle, welche heute noch nicht definiert sind. Es adressiert bis zu 128 Aktoren und
empfängt beliebig viele Sender. USB EnOcean Gateway als bidirektionale serielle Schnittstelle zum Anschluss
an einen PC, Laptop Computer und andere USB fähige Geräte. Ideal für PC Applikationen, welche EnOcean
Geräte visualisieren, steuern und bedienen. Auch als Ersatz bei Funkreichweitenproblemen bei bestehenden
Installationen. Dieses Gerät ist baugleich und ersetzt den Vorgänger USB2-EnOcean868 Artikel-Nr. 104112.
Funktion
Das USB Gateway empfängt automatisch alle gültigen EnOcean Telegramme in seinem Empfangsbereich und
gibt diese an die USB Schnittstelle weiter. Durch den Virtual COM Port (VCP) Treiber auf dem Rechner wird
das USB Gerät als zusätzlicher COM Port auf dem PC verfügbar gemacht und als solches angezeigt. Die
Anwendungs-Software kann auf das USB Gerät in der gleichen Weise wie auf ein Standard COM Port
zugreifen. So ist es der Anwendungs-Software möglich EnOcean Telegramme über den COM Port zu
empfangen und zu senden. Die original EnOcean Telegrammstruktur, ESP3 (EnOcean Serial Protocol) wird
nicht verändert, die ESP3 Dienste sind unterstützt. Senden und Empfangen erfolgt direkt ohne Verzögerung.
Beim Senden wird die Adresse des Senders durch die Gerätebasisadresse und dem Offset der Signaladresse
bestimmt. Die Gerätebasisadresse ist einstellbar. Das Senden wird vom Gateway quittiert und soll von der
Anwendungs-Software ausgewertet werden. Weiter gibt es die Möglichkeit, die Repeater Funktion über
Kommando zu aktivieren.
Technische Daten
Versorgungsspannung: über USB
Antenne: intern
Sendeleistung: <10mW
Sendefrequenz: 868.3 MHz
Umgebungstemperatur: 0...45°C
Schutzart: IP20 gem. IEC/EN 60529
Kennzeichnung: CE
Stand: FEB 2015 USB2+Rep-EnO868-ESP3_104123_Bedienungsanleitung_D_FEB2015.doc/pdf
BootUp GmbH | Sonnenbergstrasse 23 | CH-5236 Remigen | Schweiz | Tel: +41 56 284 09 21 | Fax: +41 56 284 09 22
 2015 | Irrtümer und technische Änderung vorbehalten. |
Beschreibung
USB 2.0 EnOcean Gateway (Modem) Bidirektional ESP3.0 868 MHz
verarbeiten
Leistungsaufnahme: typisch 70 mA bei 5V DC
Sendemodul: EnOcean TCM 300, Step Code: DB
Gehäuse: ABS flammhemmend, Deckel Weiss, Boden Schwarz
Rel. Luftfeuchte: 0...75% rF, nicht kondensierend
Lagertemperatur: -25...75°C
Masse: Durchmesser 93 mm Höhe 29 mm
Gewicht: 125g
Installations- und Bedienungsanleitung
die bisherigen aber
www.BootUp.ch | www.myHomeControl.ch
USB2+Rep-EnO868
-ESP3
Artikel Nr.
104123
auch die zukünftigen
Seite 1 von 8
