Pro-Ject Audio Systems Pro-Ject Amp Box Bedienungsanleitung Seite 2

Wir bedanken uns für den Kauf eines Endverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Stromversorgung
Dieses Gerät kann nur mit 100 - 240V, 50/60Hz Wechselstrom betrieben werden.
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor. In der Ruheposition
Stand-By ist das Gerät nicht ausgeschaltet! Der Schalter Power trennt das Gerät in der Ruheposition Stand-By
nicht vom Netz. Nehmen Sie das Gerät immer vom Netz, wenn es längere Zeit nicht benutzt wird.
Anschlüsse
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.

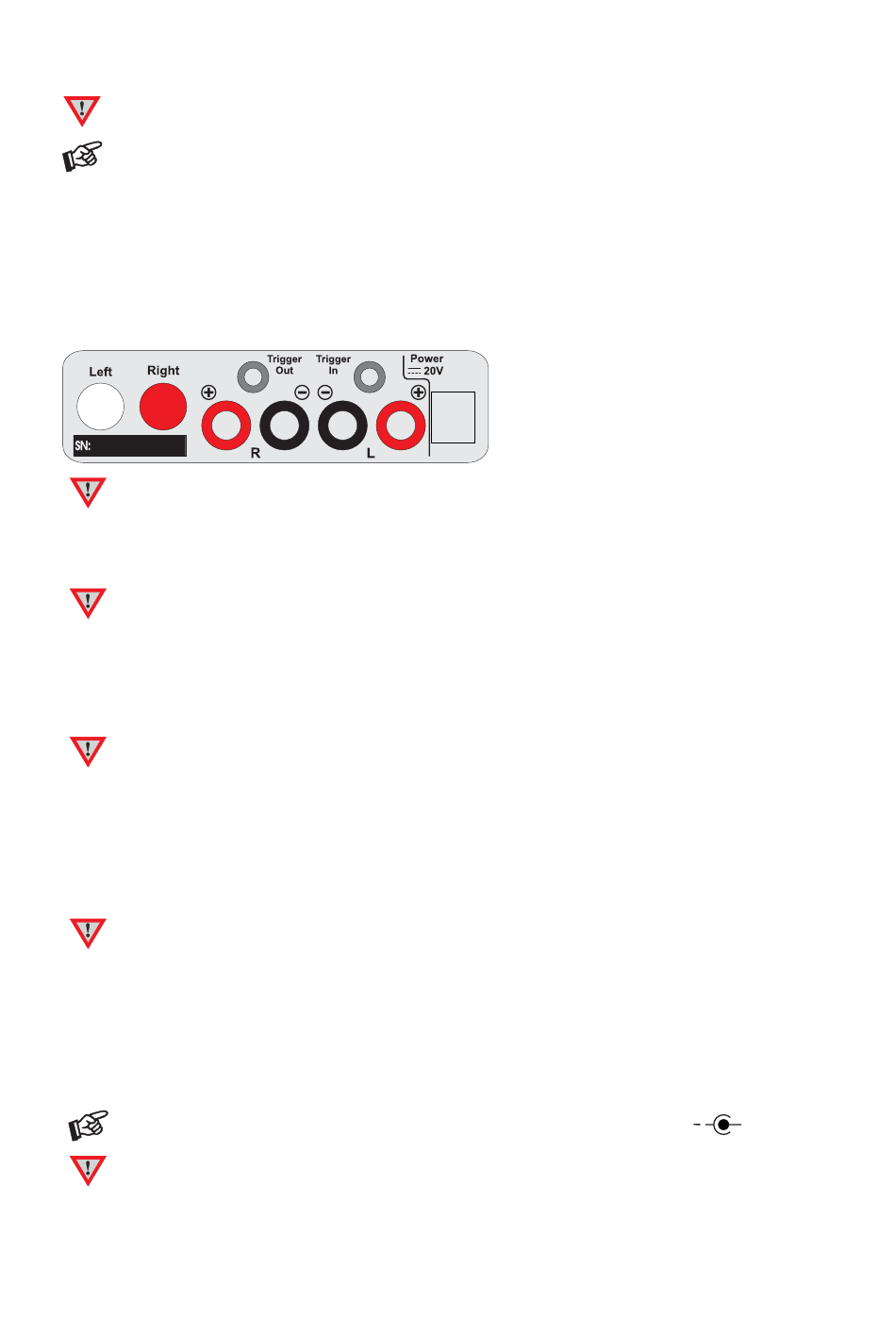

Vorverstärkereingang
Am Vorverstärkereingang Left / Right kann ein Vorverstärker oder ein AV-Steuergerät Anschluss finden.
Achten Sie auf korrekte Zuordnung der Kanäle. Die rote Buchse führt das Signal des rechten Kanals,
die schwarze Buchse führt das Signal des linken Kanals.
Lautsprecheranschlüsse
Die Polklemmen der Anschlüsse nehmen 4mm ∅ Bananenstecker, Kabelschuhe oder in den Querbohrungen
unter den Muttern blanke Kabelenden auf.
Schließen Sie pro Kanal nur einen Lautsprecher mit einer Impedanz nicht unter 4 Ohm an.
Achten Sie auf korrekte Polung der Kabel an Verstärker und Lautsprecher. Die roten Polklemmen
führen das Signal (+), die schwarzen Polklemmen führen die Signalmasse (–).
Netzanschluss
Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse Power 20V an der Rückseite des Geräts. Stellen Sie dann die
Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Ferneinschalten
Der Verstärker kann über an eine der Buchsen Trigger In angeschlossene Schaltleitung ferneingeschaltet
und fernausgeschaltet werden.
Eine Schaltleitung von 50cm Länge gehört zum Lieferumfang. Größere Längen sind als Zubehör lieferbar.
Die über die Buchse Trigger In eingespeiste Schaltspannung steht durchgeschleift an der Buchse Trigger Out
zum Fernschalten weiterer Geräte zur Verfügung.
Wir empfehlen als Schaltleitung ein Koaxialkabel. Achten Sie auf korrekte Polung.
Die Schaltleitung darf nur bei vom Netz getrenntem Vorverstärker und vom Netz getrenntem
Endverstärker angeschlossenen werden. Nichtbeachten kann zu Schäden in der Schaltung führen.
Ruheposition Stand-By
Die Taste Power auf der Gerätefront nimmt den Verstärker in Betrieb und schalten in die Ruheposition
Stand-By zurück. Die blaue Leuchtanzeige auf der Gerätefront zeigt an, dass sich das Gerät in Betrieb ist.
