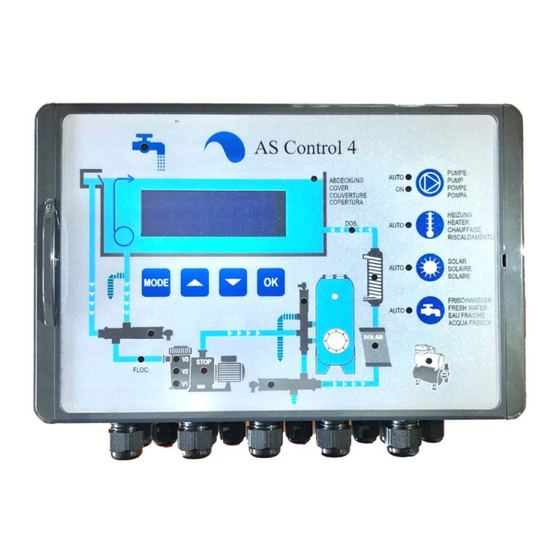

DRYDEN AQUA AS Control 4 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

DE
Anleitung













Inhalt







Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DRYDEN AQUA AS Control 4

  • Seite 1 DE  Anleitung                            Inhalt               ...
  • Seite 2       1. ALLGEMEINE BESCHREIBUNG DER FUNKTIONEN  3    2. ALLGEMEINE BENUTZUNG  3    3. BEDIENUNG  Bedientasten und LED’s  4  Hauptmenü  4  Filtersteuerung  4  3.3.1 Motorschutz                                    4  3.3.2 Filterzeiten  5  3.3.3 Frostschutz  5  Rückspülung  5  Heizung  6  Solar  7  System  8  Prioritäten  10      4.

  • Seite 3: Allgemeine Beschreibung Der Funktionen

          1. ALLGEMEINE BESCHREIBUNG DER FUNKTIONEN    Die AS Control 4 (ASC4) ist eine umfassende Steuereinheit zum Steuern eines Schwimmbads. Es  sind verschiedene Möglichkeiten vorgesehen, so dass sich die Steuereinheit für nahezu alle  Anwendungsbereiche eignet, unabhängig von der Grösse des Schwimmbads und den  Bedürfnissen in Bezug auf die Automatisierung der verschiedenen Prozesse.    Grundlage für die gesamte Steuerung ist die Programmierung der Filter‐ und Rückspülzeiten. Es  können maximal 9 Filterzeiten programmiert werden. Die gewünschte Pumpengeschwindigkeit  kann für jede Filterzeit separat eingestellt werden. Für das programmierbare Rückspülen wird ein  automatisches Rückspülventil (Besgo) benötigt.    Für hohe Wasserstände im Pool werden normalerweise Slimskimmer eingesetzt. Damit  genügend Poolwasser für die Rückspülung verwendet werden kann, empfiehlt sich der Einbau  eines zusätzlichen 3‐Wege Ventils (Besgo) in den Ansaugleitungen des Pools. Somit kann das  Wasser während der Rückspülung über den Bodenauslauf angezogen werden.  Wichtig! Der oder die Bodenabläufe müssen dementsprechend dimensioniert werden.    Darüber hinaus sorgt die Steuereinheit dafür, dass die eingestellte Wassertemperatur erreicht  und gehalten wird, wenn das Schwimmbad mit einer Heizkomponente ausgestattet ist.  Zusätzlich ist es möglich eine Solarheizung zu nutzen. Dazu wird ein zusätzlicher  Solartemperaturfühler benötigt.    Die ASC4 bietet die Möglichkeit zum automatischen Auffüllen von Frischwasser. Die  Steuereinheit kann mit 2 verschiedenen Sensoren arbeiten (Schwimmerschalter oder kapazitiver  Sensor). Wenn es sich um ein Überlaufrinnenbad handelt, kann auch eine Puffertank‐Steuerung  an die ASC4 angeschlossen werden.    Hinweis: Die Erfahrung zeigt, dass der Benutzer eine manuelle Rückspülung oftmals nicht  ausreichend durchführt und somit die Grundlage für eine Wasseraufbereitung nicht gegeben ist.  Daher empfiehlt sich eine automatische Rückspülung, welche die eingelagerten Schmutzpartikel  löst und dem Abwasser zugibt.      2. ALLGEMEINE BENUTZUNG   ...

  • Seite 4: Bedientasten Und Led's

          3. Bedienung    3.1 Bedientasten und LED’s        (Filter) Pumpe AUTO/ON/AUS  Auslösen einer manuellen   Rückspülung    Heizung AUTO/AUS  Einstellen des Sollwertes    Solar AUTO/AUS  Einstellen des Sollwertes    Frischwasser AUTO/AUS              MODE    Eintritt ins Menü / Verlassen des Menüs        ↑↓    Navigation im Menü / Bei (Filterpumpe) ON: Wählen der Geschwindigkeit      OK    Auswahl bestätigen    Die gelben LED’s zeigen die gewählte Funktion mittels den Tasten.  Die grünen LED’s zeigen die Betriebszustände. ...
  • Seite 5       3.3.2 Filterzeiten                                                                                      Filterzeiten  Filterzeit 1   ‐‐‐Timer 1‐‐‐    Start => Mo 00:00  Filterzeit 2    Stop: 00:00    Filterzeit 3  Drehzahl: 1‐3    Filterzeit 9        Zu jeder Filterzeit (Timer 1 – 9) können folgende Parameter eingestellt werden:    Start: täglich (Tg) oder Wochentag (Mo – So) + Uhrzeit    Stop: Uhrzeit    Drehzahl (bei frequenzgesteuerten Pumpen): 1 – 3    3.3.3 Frostschutz                                                                                                               Frostschutz  Lufttemperatur  Hysterese  Drehzahl ...
  • Seite 6              Modus:         x‐Tage: Die Rückspülungen finden          in dem programmierten Intervall statt.         Wochentage: An jedem Wochentag kann          eine Rückspülung programmiert werden.         Startzeit:         Die Rückspülung startet zur          programmierten Zeit.         Dauer:         Die eingestellten Sekunden entsprechen          der effektiven Rückspüldauer.         Ansaugung über:         Für die Rückspülung kann das Wasser aus          dem Skimmer oder aus dem Bodenablauf          entnommen werden. Bei Slimskimmern          sinkt der Wasserspiegel in den meisten          Fällen zu schnell ab. Dadurch kann eine          Rückspülung nicht ordnungsgemäss          ausgeführt werden.          Die Ansaugung über den Bodenablauf verhindert          dieses Problem. Im Modus Boden kann zusätzlich gewählt werden ob das Besgo 3‐Wege Ventil          parallel zum Frischwassermagnetventil oder während des Rückspülvorgangs + eine Nachlaufzeit          funktioniert.         Wichtig! Die Bemessung des Bodenablaufes muss auf die Fördermenge der Filterpumpe          abgestimmt sein.         Pause:         Zwischen den einzelnen Schritten der Rückspülung erfolgt eine Pause für die eingestellte Zeit.         Funktionstest:         Durch langes drücken der Taste (Filter)Pumpe             wird eine Rückspülung für die eingestellte           Dauer ausgeführt.      3.5 Heizung  3.6                                                                        Sollwert:  Sollwert         1‐40°C           ...
  • Seite 7       Vorrang:  Durch das Aktivieren der Vorrangschaltung kann bei sinkender Wassertemperatur die  Filterpumpe und somit auch die Heizung   zwangseingeschaltet werden.  Wassersensor:  Die Wassertemperatur kann im Display angezeigt oder ausgeblendet werden (‐‐‐‐)    Durch langes Drücken der Taste Heizung               erscheint der Heizungs‐Sollwert im Display.    3.6 Solar  Sollwert:  Sollwert          1‐40°C            Der gewünschte Wert der Wassertemperatur kann  von 1 – 40°C eingestellt werden.    Drehzahl          Standard‐1‐2‐3    Wichtig! Die maximale Wassertemperatur gemäss  Hersteller darf für das Becken nicht überschritten  Hysterese (Ein)      2‐10°C  werden.  Drehzahl:  1‐9°C  Hysterese (Aus)    Beim Zuschalten der Solar‐Heizung kann eine  Drehzahl definiert werden. Wird Standard gewählt,  Solar kühlen       Aus‐Ein  bleibt die Drehzahl wie vor der Zuschaltung der Solar‐ Heizung.  Solar Vorrang     Aus‐Ein  Hysterese (Ein):                                                                  Der Einschaltpunkt errechnet sich aus:                        Solarsensor       Aus‐Ein ...
  • Seite 8       3.7 System       Deutsch  Sprache              Français    Startverzöger.  Italiano      English  Uhrzeit             Dutch    Datum    0‐500 sec             Frischwasser  Zeitsteuerung  Aus‐999 min      AUX‐1 230 V  Verzögerung      0‐999 sec      AUX‐2 230 V  Dosierung  Aus‐Ein   ...

  • Seite 9: Softwareversion

            Sprache:    Durch Drücken der Taste ok kann die Displaysprache eingestellt werden.    Startverzögerung:  Durch Einstellen einer Startverzögerung werden alle Ausgänge ausser der Filterpumpe um diese  Startverzögerungszeit verzögert.  Uhrzeit:  Einstellen der Uhrzeit im 24h Format.    Datum:    Wochentag, Tag, Monat, Jahr. Beispiel: Do, 20, 02, 20 (Donnertag, 20. Februar, 2020)    Frischwasser:  Mit der Rubrik Zeitsteuerung kann eine Dosierzeitbegrenzung des Frischwassers eingestellt  werden. «Aus» bedeutet, dass keine Begrenzung vorhanden ist.  Die Verzögerungszeit betrifft den Niveausensor im Skimmer. Dieser Sensor muss für die  eingestellte Zeit eine Endlage erreichen ohne Unterbruch (Wellengang im Becken).  Bei Dosierung «Aus» werden die Ausgänge Dosierung und Flockung während der Nachspeisung  des Frischwassers ausgeschaltet.  AUX‐1, AUX‐2, AUX‐3:  Diese 3 Ausgänge sind frei programmierbar. AUX‐1 und AUX‐2 sind 230 V Ausgänge.   AUX‐3 ist ein potentialfreier Umschaltkontakt. Somit kann auch ein Solarventil 230 V mit diesem  Kontakt funktionieren.  Es bestehen folgende Möglichkeiten:  Ansteuerung des Luftkompressors.   Zeitsteuerung für einen bestimmten Wochentag oder täglich.  Paralleles schalten mit der Filterpumpe, oder dem Frischwassermagnetventil, oder der Heizung,  oder der Dosierung. Die Dosierung funktioniert parallel zur Filterpumpe, jedoch nicht während  der Rückspülung.  Als Solarausgang. Als Ausgang für ein Klarspülventil. Als Ansaugventil.  Becken Abdeckung:  Wenn ein Endschalter der Rollladensteuerung mit der ASC4 verbunden wird kann bei offenem  Becken die Drehzahl voreingestellt werden. Geschlossener Kontakt bedeutet Becken offen.  Wassersensor justieren, Solarsensor justieren:  Die Sensoren um +/‐ 10°C justiert werden. Idealerweise werden diese justiert, wenn das Becken ...

  • Seite 10: Anschlussklemmen

          3.8 Prioritäten    1. Priorität: Taste Pumpe: Aus (alles ist ausgeschaltet)  2. Priorität: Trockenlaufschutz (schaltet alles aus)  3. Priorität: Taste Pumpe: ON (Fixe Drehzahl)  4. Priorität: Solaranforderung (Solar Vorrang)  5. Priorität: Heizungsanforderung (Vorrang)  6. Priorität: Abdeckung offen (LED leuchtet nicht)  7. Priorität: Frostschutzwächter  8. Priorität: Zwangseinschaltung (Klemme 49 + 50)  9. Priorität: Zeitprogramm (Filterzeiten)    Elektrische Anschlüsse und Schaltpläne    4.1 Anschlussklemmen              Netzanschluss 230 V  L N  PE     Netzanschluss 400 V: Für Drehstrommotoren wird ein Netzanschluss ...
  • Seite 11             26 27 28 Anschluss 230 V: AUX‐1  L N  PE       29 30 31 Anschluss 230 V: AUX‐2  L N  PE         Anschluss 230 V: Permanenter Ausgang  32 33 34       L N  PE     Potentialfreier Umschaltkontakt: AUX‐3   35 36 37  ...
  • Seite 12         58 59 Temperatursensor Wasser  Sensor         60 61         Temperatursensor Solar  Sensor             Niveauschalter Skimmer: Klemmen 63 + 64  62 63 64         Kontakt offen = Niveau ok  Sig.         Kontakt geschlossen = Niveau zu tief ...
  • Seite 13       Übersicht Anschlussklemmen:        13  Version 11/2020 MB...

  • Seite 14: Anschluss Asc4 - Uwe Eo Pm

                  4.2 Anschluss ASC4 – Speck BADU PRIME ECO VS / DELTA ECO VS / PROFI ECO VS      53 54 55 56                                4.3  Anschluss ASC4 – Frequenzumrichter AS        53 54 55 56                        4.4 Anschluss ASC4 – UWE EO PM ...
  • Seite 15       Steuerplatine, Sicherungen, Stützbatterie und SD‐Kartenslot                      2  1    3                 Sicherung 1:                10AT / Alle 230 V Ausgänge, Ausnahme: Filterpumpe   1         Sicherung 2:                10AT / Filterpumpenausgang Klemme Nr. 8 (U)     2         Sicherung 3:                10AT / Filterpumpenausgang Klemme Nr. 7 (V)  3         Sicherung 4:                10AT / Filterpumpenausgang Klemme Nr. 6 (W)    5         Stützbatterie 5:               Typ: CR2032          SD‐Kartenslot 6:              Typ: 2GB  6            5 ...
  • Seite 16       Notizen                                                                                                                ...
