k
● Für alle gängigen
Pumpen einsetzbar
● Reduzierung des
CO
-Ausstoß um
2
bis zu 97%
● Energieersparnis
bis zu 128 kWh/
Jahr
● Energiekosten-
einsparung von bis
zu 32,- E im Jahr
● ZETA 02 schaltet
die Pumpe
bedarfsgerecht
ein und aus und
schützt die Pumpe
vor Trockenlauf
● Deutsches
Gebrauchsmuster
DGM 2020 13011
190.9
● energieeffiziente
und programmier-
bare Elektronik,
Standby weniger
als 0,2 Watt
Anleitung für einbAu und betrieb
Ζ Ζ
WISY
Regenwassernutzung
Schaltautomat
ZETA 02
gültig Ab nummer Zt 17 1760
Schaltautomat
Original
WISY-
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für wisy ZETA 02
- Seite 1 ● Reduzierung des -Ausstoß um bis zu 97% ● Energieersparnis bis zu 128 kWh/ Jahr ● Energiekosten- einsparung von bis zu 32,- E im Jahr ● ZETA 02 schaltet die Pumpe bedarfsgerecht ein und aus und Ζ Ζ schützt die Pumpe vor Trockenlauf ● Deutsches Gebrauchsmuster...
- Seite 2 Schaltautomat ZETA 02 Die Installation und die Nutzung setzt die genaue Kenntnis dieser Betriebsanleitung voraus! Einbauanleitung und technische Hinweise für die hoch effizienten WISY-Pumpensteuerungen ZETA 02 und ZETA 02/V Zeichenerklärung Bei Nichtbeachten der Bei Nichtbeachten Bei Nichtbeachten der Hinweise be- ...
-
Seite 3: Beschreibung Und Einsatzgebiet
Diese Betriebsanleitung ist sorgfältig zu lesen und für späteres Nachschlagen aufzubewahren. Die Versor- gungsspannung für ZETA 02 darf zwischen 100 V und 240 V (50 Hz / 60 Hz) betragen. Bitte prüfen Sie, ob die an ZETA 02 angeschlossene Pumpe für die vorhandene Netzspannung geeignet ist!. ZETA 02 darf niemals am Elektrokabel gehoben oder gezogen werden. -
Seite 4: Lieferumfang

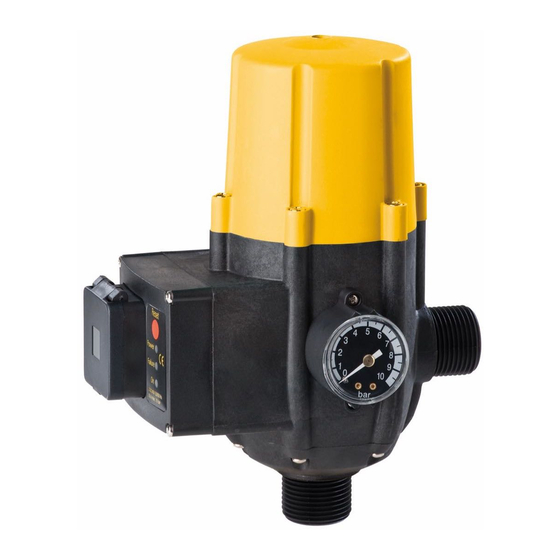

Die WISY-Pumpensteuerung ZETA 02 ist ausgestattet mit: ● integrierter Schukosteckdose ● 1,5 m langem Netzkabel mit Schukostecker ● nur ZETA 02/V: Einstellschraube für Einschaltdruck (oben) ● Eingang Außengewinde: 1” (unten) ● Ausgang Außengewinde: 1” (seitlich) ● Manometer zur System-Druckanzeige, Montage beidseitig möglich ● Schalter zum Einschalten von Hand und zur Programmierung (RESET) -
Seite 5: Ausführungen
● ZETA 02, Einschaltdruck 1,5 bar, 2 x 1”-AG (Artikel ZT 02 00) ● ZETA 02/V, Einschaltdruck einstellbar von 1,5 – 2,8 bar, 2 x 1”-AG (Artikel ZT 02 10) ● ZETA 02 Sonderausführungen für Pumpen, Regenwasserwerke und Trennstationen auf Anfrage Empfohlenes Zubehör... -
Seite 6: Programmierung
Umschaltung in den Programmiermodus: Wird der Reset Taster gedrückt und gehalten, so leuchten nach 6 Sekunden alle drei LED`s. Nach insgesamt 10 Sekunden befindet sich Zeta 02 im Programmiermodus 1 (grüne LED blinkt schnell). Um in den Programmiermodus 2 zu gelan- gen ist der Reset-Taster insgesamt 20 Sekunden lang gedrückt zu halten (grüne LED blinkt... -
Seite 7: Ausdehnungsgefäß
Pumpenstopp bei Takten (mehr als 25 Starts / Stunde) / Pumpenstopp bei Dauerlauf (länger als 10 Minuten) aktivieren Modus 2 - LED Power (grün) blinkt langsam Drücken Sie den Reset-Taster 20 Sekunden lang, bis die LED Power (grün) in den langsameren Blinkmodus wechselt. -
Seite 8: Ausführung Zeta 02/V Mit Einstellbarem Einschaltdruck
Pumpe startet. Beim erneuten Starten der Pumpe den Einschaltdruck kontrollieren und falls erfor- derlich, wie vorab beschrieben verfahren, bis der gewünschte Einschaltdruck erreicht ist. Für eine einwandfreie Funktion von ZETA 02/V muss die Pumpe einen um 8 m (0,8 bar) größere Förderhöhe leisten können als der eingestellte Einschaltdruck. -
Seite 9: Art Der Störung
Grund des Wassermangels schutz ist aktiviert, Leuchte beseitigen, Pumpe (bei Unter- (FAILURE) ist an. wasserpumpe Druckleitung zu ZETA 02) vor Wiederin- betriebnahme entlüften (ggf. Kundendienst beauftragen). b) Die Pumpe ist blockiert. b) Kundendienst beauftragen. Die Leuchte (FAILURE) ist an, das Sicherheitssystem hat ausgelöst. - Seite 10 Umwelthinweise Entsorgung / Recycling der Transportverpackung Die Verpackung der ZETA 02 ist recycelbar und der Altpapierverwertung zuzuführen! Entsorgung / Recycling des Altgerätes Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien, die wieder- verwendet werden können. Sie enthalten aber auch schädliche Stoffe, die für die Funktion und Sicherheit des Gerätes notwendig waren.
- Seite 11 Die Steuereinheit ZETA 02 / ZETA 02/V entspricht aufgrund des Aufbaus, der Technik und Bauart den Anforderungen folgender EG-Richtlinien: Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit von Elektronikprodukten in der Fas- sung vom 15. Dezember 2004 Richtlinie 2006/95/EG über elektrische Betriebsmittel...
- Seite 12 WISY AG D-63699 Kefenrod, Oberdorfstraße 26 Telefon +49 (0) 60 54-91 21 - 0, Fax +49 (0) 60 54 - 91 21-29 Internet: www.wisy.de • E-Mail: info@wisy.de...
