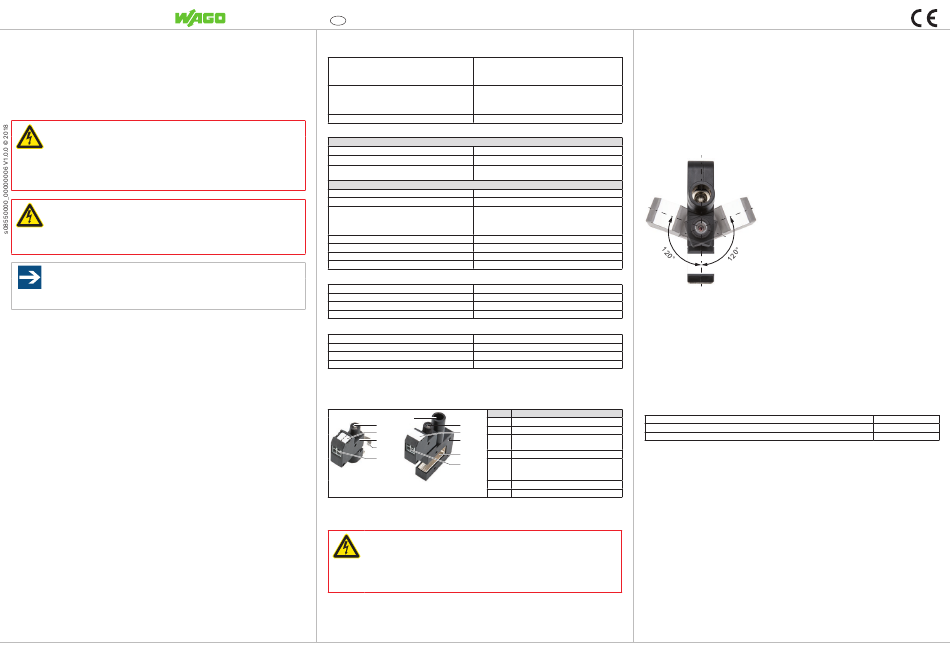

WAGO 855-Serie Gebrauchs- Und Montageanleitung

Gebrauchs- und Montageanleitung
Bitte aufbewahren!
Serie 855
Potentialabgriff mit Sicherung für die Sammelschiene
855-8006 Potentialabgriff – M6-Befestigung
855-8008 Potentialabgriff – M8-Befestigung
855-8015 Potentialabgriff – Klemmbefestigung
1 Sicherheitshinweise
GEFAHR
Nicht an Geräten unter Spannung arbeiten!
Gefährliche elektrische Spannung kann zu elektrischem Schlag und Verbrennungen
führen.
Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab, bevor
Sie das Gerät montieren, installieren, Störungen beheben oder Wartungsarbeiten
vornehmen.
GEFAHR
Berührbare spannungsführende Teile!
Die Sicherstellung eines notwendigen Berührungsschutzes liegt in der Verantwortung
des Anlagen errichters. Die für den jeweiligen Anwendungsfall zu beachtenden
Errichtungs bestimmungen sind einzuhalten.
Hinweis
Gerät nicht als Stromversorgung verwenden!
Das Gerät ist nur für Messzwecke geeignet und darf nicht als Stromversorgung
verwendet werden.
Befolgen Sie besonders die folgenden Punkte:
• Das beschriebene Gerät darf ausschließlich durch qualifizierte Elektrofachkräfte gemäß
EN 50110-1/-2 sowie IEC 60364 installiert werden.
• Prüfen Sie vor Inbetriebnahme das Gerät auf eventuelle Transportschäden. Bei mechanischen
Beschädigungen darf das Gerät nicht in Betrieb genommen werden.
• Halten Sie die geltenden Gesetze, Normen und Bestimmungen ein.
• Halten Sie den Stand der Technik und die Regeln der Technik zum Zeitpunkt der Installation
ein.
• Montieren Sie das Gerät nur in trockenen Innenräumen.
• Die Montage des Gerätes darf nicht auf oder an leicht entzündlichen Materialien erfolgen.
• Installieren Sie das Gerät nur in abgeschlossenen elektrischen Betriebsstätten gemäß
EN 50178 oder in Gehäusen, die einen ausreichenden Schutz gegen direktes Berühren bieten.
• Das Gerät ist als offenes Betriebsmittel in geschlossenen Gehäusen zu montieren, die den
maximalen Verschmutzungsgrad in der Umgebung des Betriebsmittels sicherstellen.
Das Produkt darf ausschließlich entsprechend dieser Hinweise und der vollständigen Gebrauchs-
anleitung verwendet werden. Jegliche anderweitige Nutzung kann die sichere Verwendung gefährden
und führt zum Verlust der Gewährleistung bzw. Garantie. Die WAGO Kontakttechnik GmbH & Co. KG
haftet nicht für Schäden, die sich aus unsachgemäßem Gebrauch ergeben.
2 Kurzbeschreibung
Das Gerät ist ein Potentialabgriff mit integrierter Sicherung und dient als Sammelschienenabgriff
von L oder N für Messzwecke. Die eingebaute Sicherung befindet sich direkt über der spannungs-
führenden Schiene. Dadurch ist der Primärstromkreis optimal vor einem Installationsfehler im Mess-
kreis geschützt.
Die Potentialabgriffe können direkt auf die Sammelschiene montiert werden. Die Befestigung erfolgt
je nach Ausführung:
• über eine M6- bzw. eine M8-Schraube
• Klemmbefestigung über eine Innensechskant-Schraube
Die Befestigung über die Innensechskant-Schraube erfolgt mit einem isolierten Innensechs-
kant-Schlüssel und gewährleistet einen besonders guten Kontakt zwischen Sammelschiene und
Sicherung. Damit wird eine hohe Betriebssicherheit und Kurzschlussfestigkeit erreicht.
Das Gerät bietet zusätzlich eine Beschriftungsmöglichkeit. Zum Einsatz kommt entweder ein durch-
gängiger Beschriftungsstreifen oder das WMB-Multibeschriftungssystem.
Das Gerät ist wartungsfrei.
Support: Telefon: +49 (0) 571/8 87 - 5 55 / Fax: +49 (0) 571/8 87 - 85 55
E-Mail: support@wago.com
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
D
D-32423 Minden
www.wago.com
3 Technische Daten
Tabelle 1: Gerät
Abmessungen (mm) B × H × T
Gewicht
Schutzart
Tabelle 2: Elektrische Angaben
Spannungsabgriff
Bemessungsspannung
Max. zulässiger Dauerstrom
Sicherung (Spannungspfad)
Allgemein
Material
Zulässige Schienendicke (nur 855-8015)
Montage
Drehmoment, max.
Produktnorm
Überspannungskategorie
Verschmutzungsgrad
Tabelle 3: Verdrahtung
Anschlusstechnik
Eindrähtig „e"
Feindrähtig „f"
Abisolierlänge
Tabelle 4 Umgebungsbedingungen
Umgebungstemperatur, Betrieb
Umgebungstemperatur, Lagerung
Relative Luftfeuchte
Betriebshöhe über NN
4 Ansicht
Tabelle 5: Ansicht
(f)
(a)
(b)
(c)
(d)
(1)
855-8006 / -8008 855-8015
5 Montage/Demontage
GEFAHR
Nicht an Geräten unter Spannung arbeiten!
Gefährliche elektrische Spannung kann zu elektrischem Schlag und Verbrennungen
führen.
Schalten Sie die Anlage/Sammelschiene spannungsfrei, bevor Sie das Gerät montieren
bzw. demontieren!
855-8006 57 × 14 × 48 mm
855-8008 61 × 14 × 48 mm
855-8015 79 × 15 × 72 mm
855-8006 31 g
855-8008 31 g
855-8015 160 g
IP20
AC 400 V
10 A
2 A, 450 V, F, 70 kA, 5 × 25 mm
(SIBA, Art.-Nr. 7008913.2)
PA 6.6, UL94 V2
4 ... 15 mm
855-8006 Sechskantschraube M6
855-8008 Sechskantschraube M8
855-8015 Innensechskant-Schraube 6 mm
855-8015 4 ... 6 Nm
IEC 60947-7-3
III
2
Push-in CAGE CLAMP® (WAGO Serie 2624)
0,2 ... 6 mm² / AWG 24 ... 10
0,2 ... 6 mm² / AWG 24 ... 10
10 ... 12 mm / 0,39 ... 0,47 in
−25 ... +70 °C
−40 ... +85 °C
5 ... 85 % (ohne Betauung)
Max. 2000 m
Pos. Belegung
(1) Spannungsabgriff
(a)
(a) Sicherung
(b)
(b) Beschriftungsaufnahme für WMB und
(c)
Beschriftungsstreifen
(e) (c) Gehäuse
(d) Befestigungslasche für Befestigung auf
(1)
Stromschiene mit Befestigungsschraube
M6 bzw. M8 (855-8006 / -8008)
(e) Kontakt zur Stromschiene (855-8015)
(f) Innensechskant-Schraube (855-8015)
5.1 Montage
1. Schrauben Sie die Sicherung aus dem Gerät.
2. Entfernen Sie, falls erforderlich, die Verdrahtung des Spannungsabgriffs.
3. a) Nur für 855-8006 und 855-8008:
• Befestigen Sie das Gerät auf der Sammelschiene.
• Falls erforderlich, erstellen Sie die entsprechenden Befestigungslöcher für die M6-
bzw. die M8-Schraube.
b) Nur für 855-8015:
• Schieben Sie das Gerät auf die Sammelschiene.
• Befestigen Sie das Gerät mit der Innensechskantschraube auf der Sammelschiene.
4. Schrauben Sie die Sicherung wieder ein.
Ausgehend von der Normalposition, kann der Spannungsabgriff innerhalb eines Bereiches von ±120°
auf eine beliebige Position eingestellt werden (siehe „Drehbarer Spannungsabgriff ...").
Eine anschließende Arretierung ist nicht erforderlich.
Abbildung 1: Drehbarer Spannungsabgriff (Beispiel: 855-8015)
5.2 Demontage
1. Schrauben Sie die Sicherung aus dem Gerät.
2. Entfernen Sie die Verdrahtung des Spannungsabgriffs vom Gerät.
3. Lösen Sie die Befestigung des Geräts von der Sammelschiene.
3. Entfernen Sie das Gerät von der Sammelschiene.
4. Schrauben Sie die Sicherung wieder ein.
6 Zubehör
Details zum Zubehör finden Sie im Hauptkatalog Band 4 „INTERFACE ELECTRONIC" oder im Internet
über www.wago.com.
Tabelle 6: Zubehör
WAGO Innensechskant-Schlüssel 6 mm
WMB Multi Marking System
Beschriftungsstreifen
855-8000
793-5xx
2009-110
9970-0966
