2.4 GHz Empfänger 7 Kanal
2.4 GHz Empfänger 7 Kanal RX327

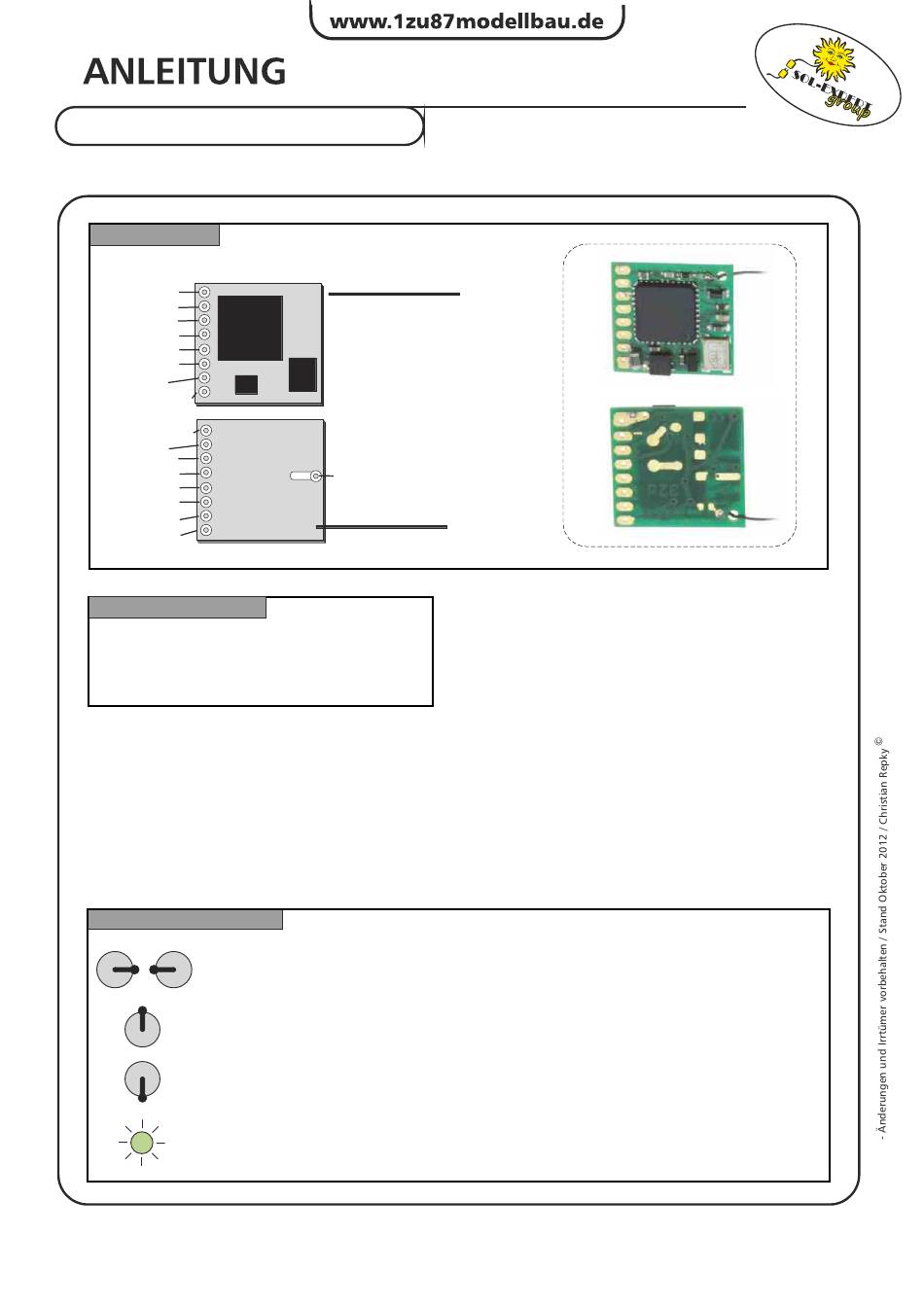

SCHALTSKIZZE
RX327
Kanal 6
Kanal 5
Kanal 4
Kanal 3
Kanal 2
Kanal 1
Minus
Plus 3-6V
Plus 3-6V
Minus
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Kanal 5
Kanal 6
TECHNISCHE DATEN
Betriebsspannung: 3 - 6 V Gleichspannung
Kanäle: 7 Kanäle
Protokoll: DSM2 Surface & Air
Tipps und Hinweise
Um einen optimalen Empfang zu gewährleisten sollte die Antenne gerade im Modell eingebaut werden.
Einige Materialen wie z.B. Metall, Wasser oder Carbon schirmen das Signal ab. Daher sollte die Antenne
gegebenenfalls nach außen gelegt werden und das System ist für U-Boote ungeeignet.
Wie auch im 40MHZ Band sollten Motoren über einen 47nF Kondensator entstört werden. Der Empfänger wird
über die Lötpads mit Spannung versorgt werden. Es ist darauf zu achten, dass die Kabel mit einem geeigneten
SMD Lötkolben angelötet werden und sich keine Kurzschlüsse bilden.
PROGRAMMIERMODUS
Beide Steuerknüppel nach innen ziehen und dann den Empfänger einschalten. Die LED
flackert. Nun die Knüppel loslassen. (Servoreverse deaktiviert)
Rechter Knüppel nach oben (LED flackert zur Quittung) schaltet weiter in den nächsten Level.
Rechter Knüppel nach unten (LED flackert zur Quittung) schaltet zur nächsten Funktion, bzw
setzt die jeweiligen Werte.
Die LED quittiert Knüppeleingaben durch flackern. Die Einstellungen werden durch
entsprechenden Aufblitzen angezeigt.
