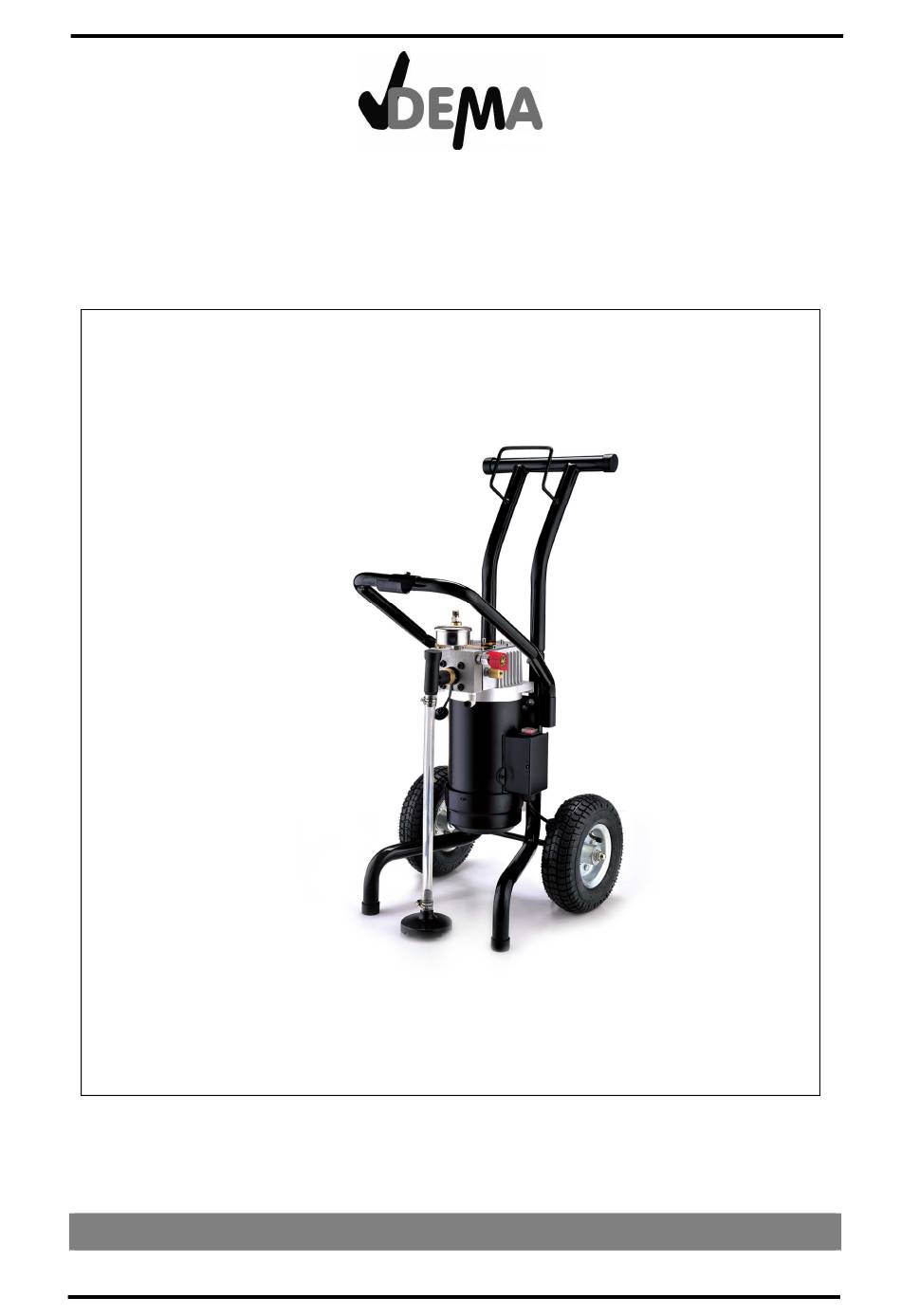

- Seite 1 Version: N1 AIRLESS FARBSPRÜHGERÄT M819N ARTIKEL-NR. 24607 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 24.07.2014...
-
Seite 2: Inhaltsverzeichnis
24607 – M819N Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 MONTAGE & INBETRIEBNAHME ...................... 4 3 BEDIENUNG ............................5 3-1 Allgemein ................................. 5 3-2 Vorbereitung der Oberfläche......................... 5 3-3 Sprühtechnik ..............................5 4 WARTUNG/REINIGUNG ........................6 4-1 Allgemein ................................. 6 4-2 Wartung / Reinigung der Spritzpistole ...................... -
Seite 3: Sicherheitshinweise
24607 – M819N SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! •... -
Seite 4: Montage & Inbetriebnahme
24607 – M819N MONTAGE & INBETRIEBNAHME • Das Gerät wird fertig montiert geliefert. • Vergewissern Sie sich, dass der Ein-/Ausschalter des Motors auf “0“ steht, also ausgeschaltet ist. • Schließen Sie den Netzstecker des Motors an geeignete Steckdose an. •... -
Seite 5: Bedienung
24607 – M819N BEDIENUNG ACHTUNG: Gerät stets stehend transportieren bzw. damit arbeiten! ALLGEMEIN • Vergewissern Sie sich, dass der Ein-/Ausschalter des Geräts auf Aus (0) gestellt ist. • Führen Sie den Ansaugschlauch in den Farbbehälter. • Legen Sie das Rückflussrohr in einen geeigneten Sammelbehälter. -
Seite 6: Wartung/Reinigung
24607 – M819N WARTUNG/REINIGUNG ALLGEMEIN • Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker und schalten Sie den Motor aus! • Reinigen Sie nach jedem Gebrauch die Spritzpistole gründlich! • Entleeren Sie die verbliebene Farbe im Farbbehälter! • Legen Sie das Ansaugrohr in einen Behälter mit Farbverdünner und betätigen Sie die Sprühpistole so lange, bis nur noch der reine Farbverdünner versprüht wird. -
Seite 7: Fehlerbehebung
Leck in der Ventileinheit Sie diese gegebenenfalls ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 8: Explosionszeichnungen
24607 – M819N EXPLOSIONSZEICHNUNGEN EXPLOSIONSZEICHNUNG HAUPTEINHEIT 8-1-1 Teileliste TEILE-NR BEZEICHNUNG STÜCK Schraube M8x40 Ventileinheit (siehe Kap. 8.2) Aufnahmering Dichtring Kolben Schnappring Schraube M5x10 Abdeckung Dichtung Flachkeil Exzenterrad Pumpgehäuse Motor Druckventil (siehe Kap. 8.3) Kontaktscheibe Feder Buchse Kolbenblende (siehe Kap. 8.5) -
Seite 9: Explosionszeichnung Ventileinheit
24607 – M819N EXPLOSIONSZEICHNUNG VENTILEINHEIT 8-2-1 Teileliste TEILE-NR BEZEICHNUNG STÜCK Gummidichtung Dichtungsring Außenventilgehäuse Feder (groß) Feder (klein) Haltescheibe Kugel Ø 6 mm Ventilhalter Rückschlagventil Unterlegscheibe Schlauchanschluss Verbindungsstück Anschlussstück Druckanzeige Verbindungsstück Kunststoff-Unterlegscheibe Unterlegscheibe Ventilhalter Kugel Ø 6 mm Haltescheibe Ventilgehäuse Spule... -
Seite 10: Explosionszeichnung Druckventil
24607 – M819N Drehknopf Sprayer-Ventil Schnellanschluss Ventilblock Dichtungsring Ventilöffnung Ventilhalter Aufnahme Feder Ventilhalter Mutter M5 Innenventilgehäuse Innenventil EXPLOSIONSZEICHNUNG DRUCKVENTIL 8-3-1 Teileliste TEILE-NR BEZEICHNUNG STÜCK Klemmschraube Drehknopf Ventilzapfen Dichtungsring Ventilgehäuse Dichtungsring Federhalter Feder Kugel Ø 5 mm Ventilhalter Unterlegscheibe Druckventil-Einheit SEITE 10 VON 13... -
Seite 11: Explosionszeichnung Rahmen
24607 – M819N EXPLOSIONSZEICHNUNG RAHMEN 8-4-1 Teileliste TEILE-NR BEZEICHNUNG STÜCK Schraube Mutter Kunststoffhaken Vorderer Rahmen Griff Verschlussmutter Schraube Rahmen Mutter EXPLOSIONSZEICHNUNG KOLBENBLENDE 8-5-1 Teileliste TEILE-NR BEZEICHNUNG STÜCK Kolbenblende Blendenhalter Feder Mutter Druckschlauch SEITE 11 VON 13... -
Seite 12: Explosionszeichnung Ansaugrohr
24607 – M819N EXPLOSIONSZEICHNUNG ANSAUGROHR 8-6-1 Teileliste TEILE-NR BEZEICHNUNG STÜCK Ansaugfilter Filteraufnahme Verbindungsring Ansaugrohr Dichtungsring Verbindungsstück Mutter Dichtungsscheibe Verschluss Verbindungsstück SEITE 12 VON 13... -
Seite 13: Ce-Zertifikat
24607 – M819N CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
