Inhaltszusammenfassung für Data Display SL-Line Serie

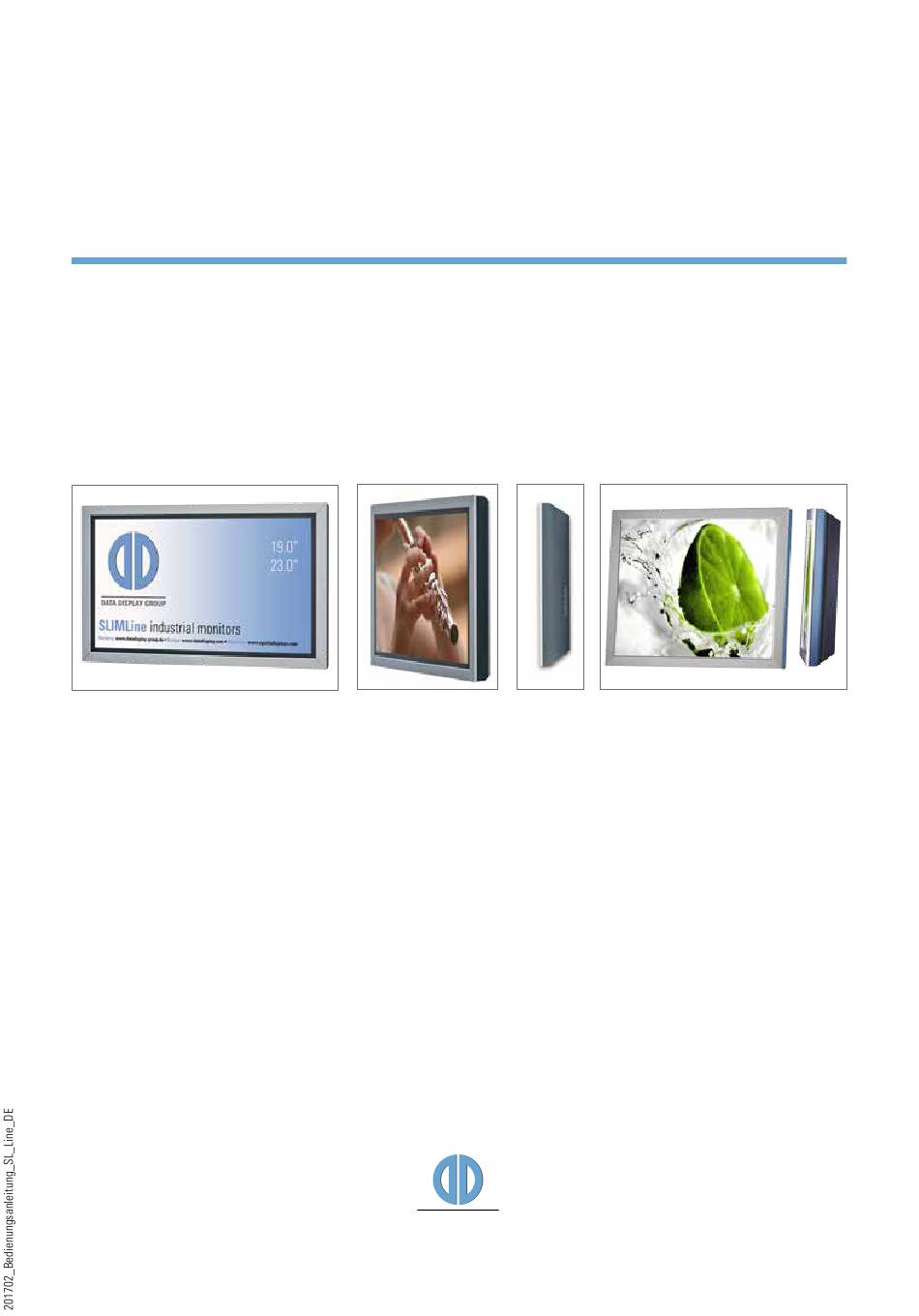

- Seite 1 BEDIENUNGSANLEITUNG SL-Line Serie SL-Line Monitore für die Größen 48,3 cm (19“) und 58,4 cm (23“) DATA DISPLAY GROUP...
- Seite 2 Das Dokument oder Ausschnitte aus dem Dokument dürfen ohne vorherige Genehmigung durch Data Display Group nicht vervielfältigt werden. Data Display Group haftet nicht für in diesem Dokument enthaltene Fehler und sonstige Neben- oder Folgeschäden, die aus der Lieferung, dem Einsatz oder der Verwen- dung dieses Materials resultieren.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Produktinformationen ............. 4 Gehäuseformen ..................4 Lieferumfang ....................5 Allgemeine Sicherheitsbestimmungen ............6 Inbetriebnahme ..................9 Touch Sensoren ..................12 SL-Line Video PIII ..................13 Wartung ....................22 Gewährleistung / Service ................. 22 10. Entsorgung (EU) ..................24 11. -
Seite 4: Allgemeine Produktinformationen
Allgemeine Produktinformationen Allgemeine Produktinformationen Gültigkeitsbereich Diese Bedienungsanleitung ist für alle SL-Line Monitore bis zu einer maximalen Bildschirmdiagonalen von 58,4 cm (23“) gültig. SL-Line Monitore werden in verschiedenen Bildschirmdiagonalen, mit unterschiedlichen integrierten Controllern und ergänzenden Optionen angeboten. Hinweis: Diese Bedienungsanleitung wird gegebenenfalls durch weitere Dokumente ergänzt, in denen die Bedienung der verschiede- nen Controller detailliert beschrieben wird. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Bitte überprüfen Sie beim Auspacken des Gerätes, ob das folgende Standardzubehör im Lieferumfang enthalten ist. Hinweis: Die tatsächlich gelieferten Zubehörteile können in Form und Farbe von den Abbildungen abweichen. DATA DISPLAY GROUP Produktinformation Begleit-CD (Manuals, Netzteil Datasheets, Treiber, Zeichnungen) -
Seite 6: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitsbestimmungen Sicherheitstechnische Hinweise Sie erhalten nachfolgend Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Bei Gerätefehlern ziehen Sie sofort den Netzstecker. Verständigen Sie den zuständigen Kundendienst. Ein Gerätefehler liegt vor, wenn z.B. -
Seite 7: Weitere Sicherheitshinweise Für Den Umgang Mit Bildschirmgeräten
Allgemeine Sicherheitsbestimmungen Weitere Sicherheitshinweise für den Umgang mit Bildschirmgeräten • Falls Sie das Gerät längere Zeit nicht benutzen, ziehen Sie das Netzkabel aus der Steck- dose. • Ziehen Sie den Netzstecker nur in Notfällen bei eingeschaltetem Gerät aus der Steck- dose. - Seite 8 Allgemeine Sicherheitsbestimmungen • Achten Sie auf ausreichende Gerätebelüftung. • Achten Sie auf einen minimalen Geräteabstand von mindestens 10 mm zur Wand, bei Geräten mit integriertem PC von mindestens 40 mm. • Achten Sie auf die Einhaltung der Betriebstemperatur. • Stellen Sie das Gerät nicht an Orten auf, an denen es Umwelteinflüssen wie Regen oder direkter Sonneneinstrahlung ausgesetzt ist.
-
Seite 9: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Lage der Anschlüsse Die Anschlusselemente für Spannungsversorgung und Datenkabel befinden sich unten auf der Rückseite des Monitors. Die SL-Line Geräte haben ein Tastenfeld für die Monitoreinstellungen. Dieses Tastenfeld befindet sich links (von hinten betrachtet) auf der Rück- seite des Monitors. Lage der Tasten des OSD-Menüs bei den Video Serien Zusätzliche USB-Anschlüsse... -
Seite 10: Erlaubte Kippwinkel Für Montage
Netzteil geliefert. Monitorserie Eingangsspannung Ausgangsspannung Ausgangsstrom Leistung Netzteil für SL-Line Serie 100-240 V AC 12V DC 60 Watt Anschließen der Spannungsversorgung mit beiliegendem Netzteil Hinweis: Verbinden Sie alle Datenkabel zu den jeweiligen externen Geräten, bevor Sie die Spannungsversorgung an den Monitor anschließen. -
Seite 11: Anschließen Der Spannungsversorgung An Eine Vorhanden Spannungsquelle
Inbetriebnahme • Verbinden Sie das Adapterkabel des 12V Tischnetzteils mit dem Monitor. • Stecken Sie das Stromkabel in das Tischnetzteil. • Stecken Sie das Stromkabel in eine geeignete Steckdose. Anschließen der Spannungsversorgung an eine vorhanden Spannungsquelle Vorsicht: SL-Line Monitore mit einer Eingangsspannung von 12V dürfen nur mit einer Stromquelle begrenzter Leistung (siehe Norm EN60950-1 Kapitel 2.5 „Stromquelle begrenzter Leitung“) betrieben werden Vorsicht: Werden SL-Line Monitore, die als Eingangsspannung 12V DC benötigen, mit einer eigenen bzw. -
Seite 12: Touch Sensoren
Touch Sensoren Touch Sensoren SL-Line Monitore können optional mit einem Touch-Sensor ausgestattet werden. Je nach Bildschirmdiagonale werden für SL-Line Monitore unterschiedliche Touch-Systeme und Technologien angeboten. Wenn Sie Ihren SL-Line mit einer Touch-Option bestellt haben, ist der Touch bereits werksseitig montiert. SL-Line Video: Die Treiber für diese Monitore müssen auf ihrem PC-System installiert werden. -
Seite 13: Sl-Line Video Piii
SL-Line Video PIII SL-Line Video PIII SL-Line Geräte der Serie Video PIII haben folgende Anschlüsse und Bedienelemente optional OSD Tastatur Power Menu Enter Down Left Right optional Spannungsversorgung VGA (RGB) S-Video Composite Video USB (Touch) 12V nc GND Anschließen an einen PC mit VGA Kabel VGA (RGB) VGA (RGB) Anschließen an einen PC mit DVI Kabel... - Seite 14 SL-Line Video PIII Anschließen an ein Gerät mit S-Video Kabel S-Video S-Video Anschließen an ein Gerät mit Composite Kabel Composite Video Composite Video Anschließen des Touch an einen PC mit USB Kabel (nur bei Touchmonitoren) USB (Touch) Anschließen des/ der USB-Kabel (Option) an einen PC bzw. diverse Geräte mit USB Kabel...
- Seite 15 SL-Line Video PIII Die OSD Tastatur Die OSD-Funktionen des Monitors können Sie über die OSD-Tastatur steuern. Mit dem OSD-Menü können Sie die Signal-Eingangsquel- le auswählen und viele andere Funktionen wie Bildschirmhelligkeit und Kontrast einstellen. OSD Tastatur Power Menu Enter Down Left Right Die Taster können Sie in zwei Betriebsarten nutzen: •...
-
Seite 16: Unterstützte Spezielle Funktionen
SL-Line Video PIII Cursor nach links wenn im Untermenü Left Wert des Schiebereglers verringern wenn Schieberegler ausgewählt Cursor nach rechts wenn im Untermenü Right Wert des Schiebereglers erhöhen wenn Schieberegler ausgewählt Die rot/grüne LED der OSD Tastatur zeigt den Status des Monitors an: Farbe Bedeutung Bemerkung... - Seite 17 SL-Line Video PIII Advanced Color Untermenü Color Temp: Auswahl voreingestellter Farbtemperaturwerte: User, sRGB, 4200K,5000K, 5400K, 6500K, 7200K, 9300K. User Color: Einstellung einer individuellen Farbtemperatur. ADC: Automatische Optimierung von ADC (nur bei analogen Signalen RGB, S-Video und Composite). Advanced User Color Untermenü Red Gain: Verstärkung für Rot.
- Seite 18 SL-Line Video PIII Advanced Video Processing Untermenü Main DCDi: DCDi ein/ aus. Main MADI Mode: Einstellung von Motion Adaptive De-Interlacing zwischen normal/ off/ adaptive. Advanced Film Mode Untermenü Film M. Detection: Einstellung zwischen Video-3:2/ Video-2:2/ Video-3:2-2:2/ off. Film Display Mode: Einstellung zwischen Normal 3:2 oder anderen zukünftigen Werten.
- Seite 19 SL-Line Video PIII PIP (Picture in Picture) Untermenü PIP mode: Einstellung zwischen Off, PAP-Tall, Side-by-Side, Small PIP und Large PIP. PIP Position: Einstellung der vertikalen und hori- zontalen Position. Transparency: Einstellung der Transparenz des PIP Bildes. Tiling Untermenü (für Videowände) Horizontal Total: Anzahl der Monitore in horizontaler Richtung.
- Seite 20 SL-Line Video PIII Position Settings Menü (für DVI, S-Video und Com- ponent Video Signale) Width: Einstellung der Bildbreite (dehnen und stauchen). Height: Einstellung der Bildhöhe (dehnen und stauchen). Horizontal Start: Einstellung des horizontalen Start- punktes des Bildes. Vertical Start: Einstellung des vertikalen Startpunk- tes des Bildes.
- Seite 21 SL-Line Video PIII Advanced Settings Untermenü (nur DVI Grafikmodus) OSD Settings Menü Horizontal: Bewegt OSD Fenster horizontal. Vertical: Bewegt OSD-Fenster vertikal. Blend: OSD Fenster Transparenzeinstellung. Time Out: Zeit bis zum Ausblenden des OSD- Menüs nach der letzten Eingabe. Horizontal Flip: Spiegelt OSD Fenster horizontal.
-
Seite 22: Wartung
Austausch des Produktes durch ein gleiches oder gleichwertiges ohne Berechnung von Arbeitsaufwand oder Material. Zur Inanspruchnahme von Garantieleistungen muss der Käufer die Data Display Group vor Ablauf der Garantie von einem Produktfehler in Kenntnis setzen und unter strikter Befolgung des RMA-Prozesses das Produkt an das jeweilige Service Center der Data Display Group einsenden. -
Seite 23: Anzeigequalität - Verhinderung Von Bildkonservierung
Die Data Display Group garantiert mit dieser Garantieerklärung ausschließlich die Freiheit des Produktes von Material- und Fertigungs- fehlern. Die Data Display Group gibt keine andere Garantie oder ähnliche Erklärung ab als die hier angegebene. Andere gesetzliche oder ver- tragliche Ansprüche gegen den Verkäufer wegen materieller Schäden sind von diesen Garantiebestimmungen nicht berührt. Solche Ansprüche können anstelle der hier vereinbarten Garantien durch den Käufer geltend gemacht werden. -
Seite 24: Entsorgung (Eu)
Entsorgung (EU) Serviceadressen England Deutschland Display Technology Ltd. Distec GmbH Apollo Corp. 5 The Oaks Business Village Augsburger Str. 2b 87 Raynor Avenue, Unit 1 Revenge Road, Lordswood D-82110 Germering Ronkonkoma NY 11779 Chatham, Kent, ME5 8LF Tel: +49 (0)89/89 43 63 0 Tel +1 (1)631/580-4360 Tel +44 (0)16 34/67 27 55 Mail: support@distec.de...
