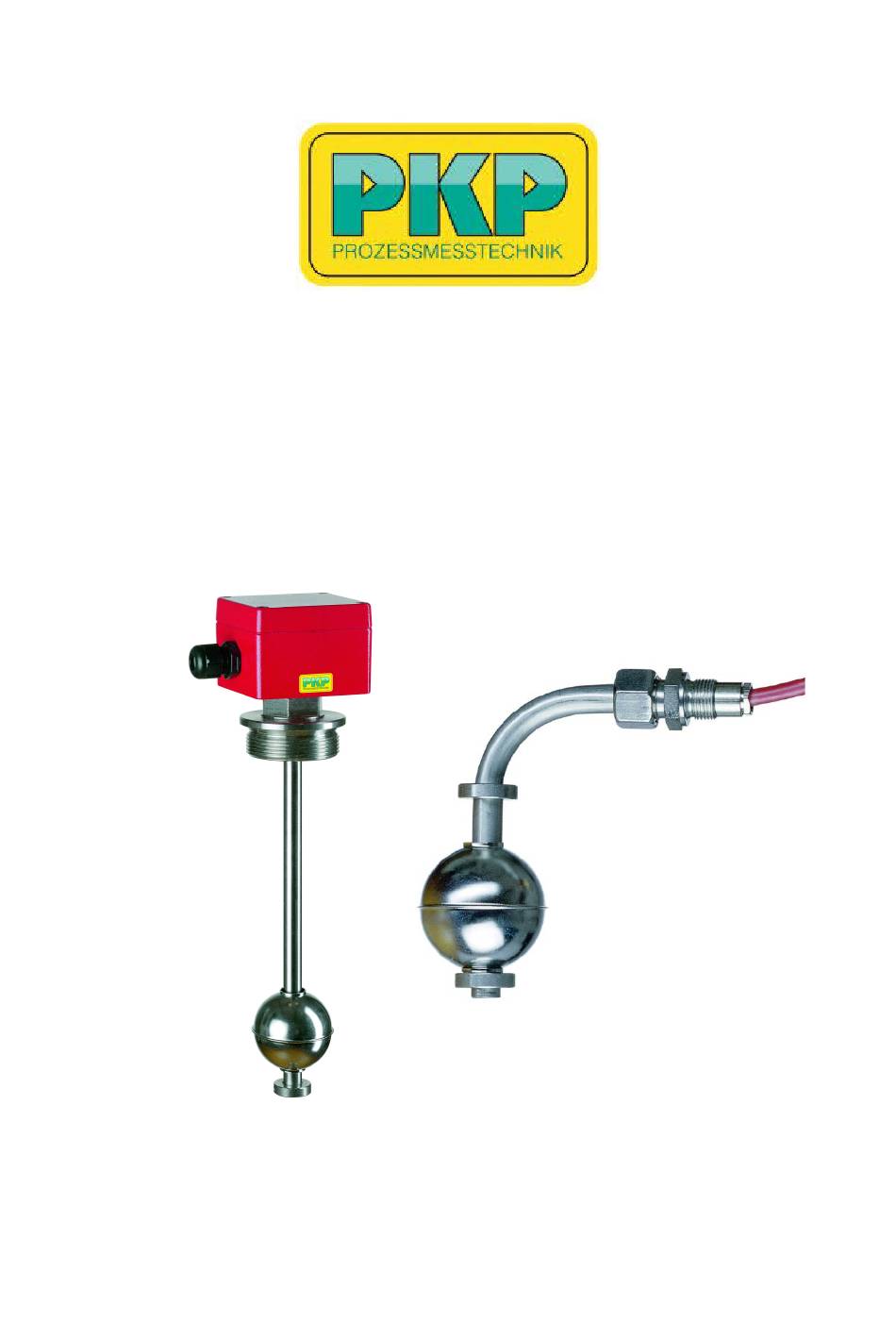

- Seite 1 Bedienungsanleitung FS10, FS11 Schwimmer Magnetschalter für senkrechten und seitlichen Einbau PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Inhaltsverzeichnis
Betrieb), sollen vorher mit unserem technischen Personal besprochen und überprüft werden. Die Geräte der Baureihen FS10 und FS11 sollten nicht als alleinige Überwachungsgeräte eingesetzt werden, um gefährliche Betriebszustände in Anlagen und Maschinen zu detektieren oder gar zu vermeiden. Die Anlage oder Maschine selbst muss so geplant und konstruiert sein, damit kritische Zustände, die eine Gefahr für Mensch und Umwelt... -
Seite 3: Gefährliche Stoffe
Regeln hinaus die einschlägigen Vorschriften beachtet werden. Fachpersonal Geräte der Baureihen FS10 und FS11 dürfen nur von entsprechend unterwiesenem Fach- personal installiert werden, die in der Lage sind, die Geräte fachgerecht einzubauen. Als unterwiesenes Fachpersonal gelten diejenigen Personen, die mit dem Zusammenbau, In- stallation und Inbetriebnahme von Geräten dieser Art vertraut sind und in entsprechender... -
Seite 4: Aufbau Und Funktion
Anzahl der vorgegebenen Schaltpunkte, deren Kontaktfunktion sowie dem Abstand der Schaltpunkte. 1 = Anschlussgehäuse 4 = Gleitrohr 2 = Kabeldurchführung 5 = Schwimmeranschlag 3 = Einschraubgewinde 6 = Schwimmer FS10, FS11 Bedienungsanleitung 08/2020 Seite 4... -
Seite 5: Sicherheit
Vor der Montage kann der Schwimmerschalter elektrisch angeschlossen und die Schalt- punkte manuell betätigt werden. Stellen Sie sicher, dass die Dichtflächen des Behälters bzw. des Schwimmer-Magnet- schalters sauber sind und keine mechanische Beschädigung aufweisen. FS10, FS11 Bedienungsanleitung 08/2020 Seite 5... -
Seite 6: Elektrischer Anschluss
(Ausnahme: Ausführungen mit nur einem Öffner- oder Schließerkon- takt). Die Kabeldurchführung (2) am Anschlussgehäuse (1) abdichten. Die vorgesehenen Netzanschlussleitungen müssen für die größte Stromaufnahme des Gerätes bemessen sein und IEC 227 oder IEC 245 entsprechen. FS10, FS11 Bedienungsanleitung 08/2020 Seite 6... -
Seite 7: Anschluss Bei Induktiver Last
Kein direkter Betrieb an Schaltungen mit kapazitiver Last, z. B. SPS, PLS oder ▶ Leitungslängen > 50 m. Kein Überschreiten der zulässigen Schaltleistung. ▶ Anschluss bei induktiver Last: Bei induktiver Belastung sind die Schwimmer-Magnetschalter durch Beschaltung mit ei- nem RC-Glied oder einer Freilaufdiode zu schützen. FS10, FS11 Bedienungsanleitung 08/2020 Seite 7... - Seite 8 Anschluss bei kapazitiver Last: Achtung: Erhöhung Lebensdauer Kontakte wird Betrieb einem Kontaktschutzrelais empfohlen. FS10, FS11 Bedienungsanleitung 08/2020 Seite 8...
- Seite 9 Anschlussbilder: Farb-Kurzzeichen nach IEC 757 Abkürzungen: L-SP: Füllstandsschaltpunkt T-SP: Temperaturschaltpunkt NO/NC Schließer/Öffner CO Umschalter FS10, FS11 Bedienungsanleitung 08/2020 Seite 9...
- Seite 10 FS10, FS11 Bedienungsanleitung 08/2020 Seite 10...
-
Seite 11: Pinbelegung Stecker
Pinbelegung Stecker: FS10, FS11 Bedienungsanleitung 08/2020 Seite 11... -
Seite 12: Zulässige Schaltleistung
Spannungsversorgung der angeschlossenen Steuerungseinrichtung einschalten. Behälter füllen und die Schaltpunkte des Schwimmer-Magnetschalters auf Funktion prü- fen. Warnung: Sicherstellen, dass die Funktionsprüfung keine unbeabsichtigten Prozesse startet. Zur Inbetriebnahme von Zubehör unbedingt die jeweilige Montage- und Betriebsanleitung beachten. FS10, FS11 Bedienungsanleitung 08/2020 Seite 12... -
Seite 13: Störung
Können Störungen mit Hilfe der aufgeführten Maßnahmen nicht beseitigt werden, Gerät unverzüglich außer Betrieb setzen. Sicherstellen, dass kein Druck mehr anliegt und gegen versehentliche Inbetriebnahme ▶ schützen. Kontakt mit dem Hersteller aufnehmen. ▶ Bei notwendiger Rücksendung die Hinweise unter Kapitel „Rücksendung“ beachten. ▶ FS10, FS11 Bedienungsanleitung 08/2020 Seite 13... -
Seite 14: Wartung Und Reinigung
Ausgebauten Schwimmer-Magnetschalter vor der Rücksendung spülen bzw. säu- bern, um Mitarbeiter und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. Bitte senden Sie eine detaillierte Fehlerbeschreibung mit dem Gerät zu PKP Prozessmesstechnik GmbH, Borsigstraße 24, D-65205 Wiesbaden FS10, FS11 Bedienungsanleitung 08/2020 Seite 14... -
Seite 15: Füllstandsmessung Und -Überwachung
Ex- Ausführung nach ATEX optional • Beschreibung: Einsatzbereiche: Der Füllstandsschalter der Typenreihe FS10 arbeitet nach Die Schwimmer-Magnetschalter FS10 eignen sich zur Über- dem Schwimmerprinzip mit magnetischer Übertragung. wachung des Füllstandes nahezu aller flüssigen Medien, z.B. Der Schalter besteht aus dem Gleitrohr mit eingelagerten... -
Seite 16: Ausführungen
Die Auswahl des optimalen Schwimmers erfolgt am besten nach bracht, so dass die Schwimmer auch entfernt und nachträglich anwendungstechnischer Beratung und Prüfung durch PKP. von unten im Tank wieder montiert werden können, falls eine zu Sonderschwimmer (elektropoliert, größerer Länge, etc.) auf kleine Öffnung vorgegeben ist. -
Seite 17: Miniaturausführung, Edelstahl
Gehäuseausführung: Einbaulage: Vertikal +/- 30° IP 65 Mögliche Schwimmertypen: (siehe auch Tabelle 1) E1027 B0920 B0923 B0925 E0929 E0929H T0929 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de... -
Seite 18: Standardausführung, Edelstahl
EE2299 E1583 T1552M EE22106 EE1453 T1552H EE22121 EE1463 T1562 T2380 EE1484 T1583 T2396 T1552 T23105 T1552M T23120 T1552H T1562 T1583 +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 PKP Prozessmesstechnik GmbH Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de... - Seite 19 16 mm 20 mm B1380 B1950 PV2255 B1540 PV2255 PV2655 PV1440 PP2255 PV2580 PP1444 PF2255 PP2655 PF1444 PP2580 PF2255 PF2655 PF2580 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de...
-
Seite 20: Prozessanschlüsse
150 bis 600 Zulassungen und Optionen: 0 = ohne siehe Tabelle „Zulassungen und Optionen“ Ausführung mit verstellbarem Gleitrohr (Option): Edelstahlanschlussdose: +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 PKP Prozessmesstechnik GmbH Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de... -
Seite 21: Schwimmer-Magnetschalter Abgewinkelt, Für Seitlichen Einbau
Schwimmer befindlichen Permanentmagneten durch die Wandung des Gleitrohres einen Reedkontakt. Dieser Reed- kontakt kann als Schließer-, Öffner- oder Umschaltfunktion ausgelegt sein. 20181026 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de... -
Seite 22: Funktion
250 V, 0,5 A, 20 VA Silikonkabel Bitte Kontaktschutzmaßnahmen beachten, genaue Angabe Anschlussdose siehe Typenschild. Kontaktschutzrelais MSR01, Empfohlenes Zubehör: auch für Pumpensteuerung Trennschaltverstärker P+F +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 PKP Prozessmesstechnik GmbH Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de... -
Seite 23: Abmessungen
…/6 bis 100 (PN 6… PN 40) FA = ANSI Flansch Beispiel: FD50/6 ANSI, 2“...8“: FA2...FA8... …/150 bis 300 (Class 150...300) Beispiel: FA2/150 PKP Prozessmesstechnik GmbH +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de... - Seite 24 3 = Umschalter Schwimmerausführung: (siehe Tabelle 1) E1544...E1583 9 = Sonder Sonderheit: 0 = ohne 9 = bitte im Klartext angeben +49 (0) 6122-7055-0 • T +49 (0) 6122 7055-50 PKP Prozessmesstechnik GmbH Borsigstr. 24 • D-65205 Wiesbaden info@pkp.de • www.pkp.de...
