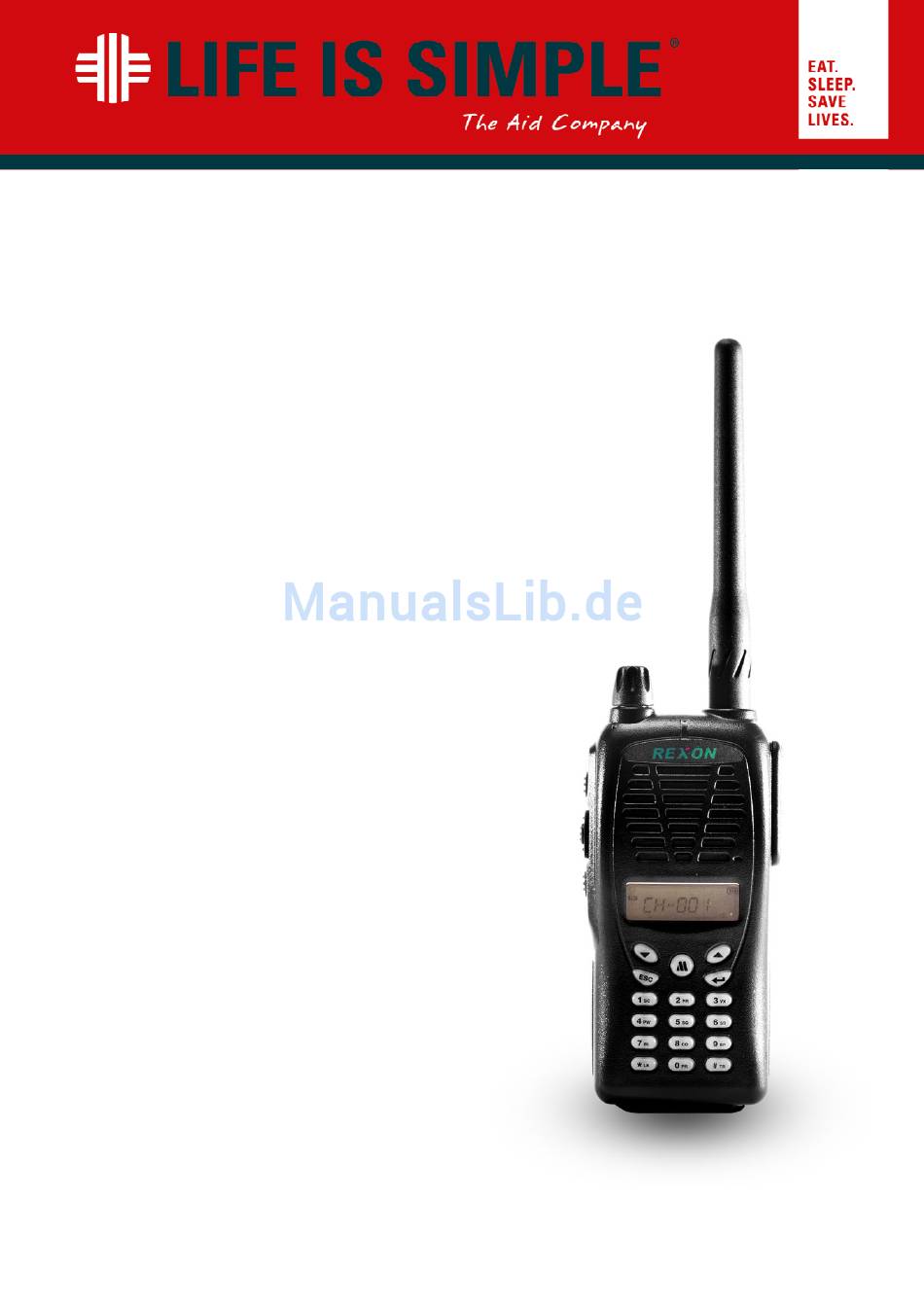

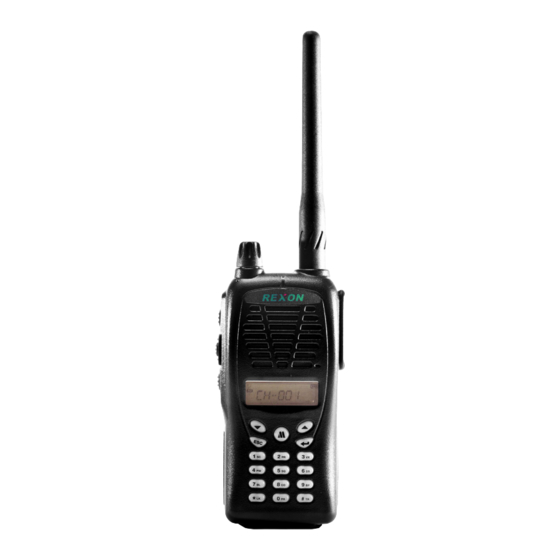

- Seite 1 Rexon RL328 CQ Handfunkgerät UHF / VHF...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ausstattung, Merkmale Lieferumfang Sicherheitshinweise Allgemeine Hinweise zur Pflege des Funkgerätes Hinweise zum Akku Akku aufladen Bedienelemente, Funktionsbelegung Display Betriebsmodi Grundlegende Funktionen und Bedienung Ein- / Ausschalten Lautstärke Senden / Empfangen Tonruf Rauschsperre (Squelch) Tastatursperre Suchlauf / Scan Sende-/Empfangsfrequenz Umkehr Funktion (Reverse) DTMF (Dual Tone Multiple Frequency) VOX Funktion Sendeleistung einstellen... -
Seite 3: Ausstattung, Merkmale
AUSSTATTUNG, MERKMALE Ausgangsleistung 5 Watt (VHF) 128 Speicherkanäle (alphanumerische Kanalbezeichnung) DTMF Tastatur Simplex oder Semi-Duplex Betrieb direkte Frequenz-/ Kanaleingabe VOX Funktion Selektivruf : 50 CTCSS Pilottöne und 104 DCS (Normal / Invertiert) Automatische Ruferidentifikation (ANI) 3-Farb Hintergrundbeleuchtung Time-Out Funktion (Sendezeitbegrenzung) CALL Funktion Tonruf 1 (1750 Hz), Tonruf 2 (2135 Hz) programmierbar Geräteprogrammierung über PC Schnittstelle möglich... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Bei normalem Betrieb strahlt das Funkgerät hochfrequente elektromagnetische Wellen ab. Diese elektromagnetische Strahlung tritt jedoch nur in geringen Dosen auf und ist daher nicht gesundheitsschädlich. Die Antenne beim Senden nicht an die Haut, insbesondere nicht an Gesicht oder Augen halten. Das Funkgerät ermöglicht eine optimale Übertragung, wenn es etwa 5 bis 10 cm vom Mund entfernt senkrecht gehalten wird. -
Seite 5: Allgemeine Hinweise Zur Pflege Des Funkgerätes
ALLGEMEINE HINWEISE ZUR PFLEGE DES FUNKGERÄTES Das Funkgerät stets sachgemäß behandeln (d.h. das Gerät nicht an der Antenne tragen oder ähnliches) Die Schutzkappe über der Buchse für Audio-Zusatzgeräte nur dann entfernen, wenn Zusatzgeräte angeschlossen sind – Niemals die Buchsen unbedeckt lassen. Es könnte sonst zu Verunreinigungen im Funkgerät kommen. Eine sachgemäße Reinigung des Funkgerätes ist mit einem leicht angefeuchteten Tuch möglich. -
Seite 6: Hinweise Zum Akku
HINWEISE ZUM AKKU Das Gerät ist mit einem Lithium-Ionen Akku ausgestattet. Um eine möglichst lange Lebensdauer des Akkus zu erreichen, beachten Sie folgende Hinweise: Vor der ersten Inbetriebnahme des Funkgerätes muss der Akku vollständig aufgeladen werden! Der Akku sollte vor allem in der ersten Zeit nicht vollständig entladen werden. Laden Sie den Akku vollständig wieder auf sobald die Ladezustandsanzeige im Display ca. -
Seite 7: Bedienelemente, Funktionsbelegung
BEDIENELEMENTE, FUNKTIONSBELEGUNG BEDIENUNGSANLEITUNG RL328CQ... -
Seite 8: Bedienelement
Bedienelement Funktion Power / Volume Taste Gerät ein-/ausschalten und Lautstärkeregelung Sendetaste, Drücken um zu senden, PTT Taste loslassen um zu empfangen Enter Taste Menüauswahl, div. Funktionen Zurücktaste oder Umschaltung ESCASPE Taste Kanal/Frequenzanzeige Monitor Taste Rauschsperre öffnen CALL Taste Anrufklingelton, Tonruf 1 und 2 LED Statusanzeige RX / TX LED siehe Abschnitt Display... -
Seite 9: Betriebsmodi
BETRIEBSMODI Das Gerät verfügt über 3 Betriebsmodi sowie einen Konfigurations-Modus. 1. VFO MODUS (FREQUENZANZEIGE IM DISPLAY) 2. KANAL MODUS (DISPLAY ZEIGT KANALNUMMER- ODER ALIASNAMEN AN) Zwischen beiden Modi wechseln: [ENTER] Taste gedrückt halten und dabei Gerät einschalten. 3. KOMBINIERTER VFO / KANAL MODUS Befindet sich das Gerät im VFO Modus, kurz die [VFO/MR] Taste drücken um in den kombinierten VFO / Kanal Modus zu wechseln. -
Seite 10: Grundlegende Funktionen Und Bedienung
GRUNDLEGENDE FUNKTIONEN UND BEDIENUNG EIN- / AUSSCHALTEN Zum Einschalten drehen Sie den POW/VOL - Drehschalter im Uhrzeigersinn bis zum Beep-Ton. Im Display erscheinen die aktuelle Kanalnummer / Frequenz sowie verschiedene Zustandsindikatoren. Den Drehschalter gegen den Uhrzeigersinn drehen bis zum Klick-ton um das Gerät auszuschalten. LAUTSTÄRKE Regulieren Sie die Lautstärke mit dem POW/VOL - Drehschalter. -
Seite 11: Suchlauf / Scan
Halten Sie die [*LK] Taste für 2 Sekunden gedrückt. Die Tastatursperre ist aktiv und wird im Display mit dem entsprechenden Indikator angezeigt. Zum Deaktivieren nochmals die [*LK] Taste 2 Sekunden lang drücken. Bei aktivierter Sperre bleiben die [PTT], [MONI] und [CALL] Taste weiterhin aktiv. -
Seite 12: Sende-/Empfangsfrequenz Umkehr Funktion (Reverse)
SE: Search scan Suchlauf endet sobald ein Signal empfangen wird. Drücken Sie die [MENU] Taste, anschließend mit den Pfeiltasten das Funktionsfeld Nr. 13 'SCANS ?' auswählen. [ENTER] Taste drücken und mit den Pfeiltasten die gewünschte Suchlaufoption (TO/CO/SE) auswählen. Mit [ENTER] speichern und zweimal [ESC] Taste drücken um das Menü zu verlassen. SENDE-/EMPFANGSFREQUENZ UMKEHR FUNKTION (REVERSE) Halten Sie die [#T-R] Taste für 2 Sekunden gedrückt bis das “R”... -
Seite 13: Dtmf (Dual Tone Multiple Frequency)
DTMF (DUAL TONE MULTIPLE FREQUENCY) Während des Sendens können über das Tastaturfeld DTMF-Töne ausgesendet werden. Drücken Sie während des Sendens (PTT Taste gedrückt halten) die entsprechende DTMF Taste. Unterstützt werden die DTMF-Töne 0-9 , A-D, * , #. DTMF-Ton Zuordnung auf dem Tastenfeld [1 SC] [2 PR] [3 VX]... -
Seite 14: Sendeleistung Einstellen
SENDELEISTUNG EINSTELLEN Es können zwei Leistungsstufen High/Low eingestellt werden. [M] Taste drücken [4 PW] Taste drücken oder mit den Pfeiltasten das Menüfeld Nr. 4 'POW ?' auswählen [ENTER] Taste drücken Die gewünschte Leistungsstufe auswählen H/L mit den Pfeiltasten auswählen (Mit Hilfe der externen Programmiersoftware lassen sich die Leistungsstufen von 0 – 9 einstellen.) Mit [ENTER] Taste speichern Zweimal [ESC] Taste drücken um das Menü... -
Seite 15: Automatische Ruferidentifikation / Ani
AUTOMATISCHE RUFERIDENTIFIKATION / ANI Um diese Funktion nutzen zu können, muss zunächst eine Geräte ID-Nummer und ein Gerätename mit der externen Software programmiert werden. Zur Identifizierung der Gesprächsteilnehmer wird beim Senden die Geräte ID-Nummer (PTT ID) übertragen. Auf dem Display des Empfängers erscheint der Gerätename des Senders. ANI aktivieren / deaktivieren: [M] Taste drücken Taste [0 PR] drücken oder mit den Pfeiltasten das Menüfeld Nr. -
Seite 16: Einstellen Der Ablage Richtung
EINSTELLEN DER ABLAGE RICHTUNG [M] Taste drücken [* LK] Taste drücken oder mit den Pfeiltasten das Menüfeld Nr. 19 'S-D ?’ auswählen [ENTER] Taste drücken Mit den Pfeiltasten die Richtung der Frequenzablage auswählen. (positiv + / negativ - / Aus 0) Mit [ENTER] Taste bestätigen [ESC] Taste zweimal drücken um Menü... -
Seite 17: Sprachausgabe Der Bedienfunktionen (Voice)
Mit den Pfeiltasten eine CTCSS-Frequenz auswählen oder [* LOCK] Taste drücken um DCS-Funktion zu aktivieren wenn DCS aktiviert: Mit den Pfeiltasten einen DCS-Code auswählen. In diesem Menü drücken Sie die [# T-R] Taste um zwischen DCS- Normal oder DCS-Invertiert umzuschalten. Mit [ENTER] Taste bestätigen SPRACHAUSGABE DER BEDIENFUNKTIONEN (VOICE) Sämtliche Tastatureingaben oder die Menüauswahl können über eine Sprachausgabe akustisch... -
Seite 18: Zurücksetzen (Reset)
ZURÜCKSETZEN (RESET) Sie können die Geräteeinstellungen teilweise oder ganz in den Ausgangszustand zurücksetzen. VFO-Reset Bei gedrückter [M] Taste Gerät einschalten. Im Display erscheint 'RESET ?' Anschließend [ENTER] Taste drücken. Im Display erscheint 'VFO ?', mit [ENTER] bestätigen. Die programmierten Speicherkanäle und Frequenzen bleiben erhalten, alle anderen Einstellungen werden gelöscht. -
Seite 19: Menü Chart
DISPLAY MENÜ CHART [M] Taste drücken um in das Hauptmenü zu gelangen. Mit den Pfeiltasten die gewünschten Funktion auswählen. [ENTER] Taste drücken und mit den Pfeiltasten die Einstellungen der selektierten Funktion auswählen. Anschließend mit [ENTER] Taste bestätigen! [ESC] Taste drücken um in das Hauptmenü zurückzukehren. Nochmaliges drücken der [ESC] Taste um den Menümodus zu verlassen. - Seite 20 BEDIENUNGSANLEITUNG RL328CQ...
- Seite 21 HINWEIS Die Auswahlfelder Nr. 16 – 21 sind nur im Frequenzanzeige Modus verfügbar. Im Kanalanzeige Modus wechselt das Auswahlfeld Nr. 15 zur Aktivierung der Kanalaliasnamen. BEDIENUNGSANLEITUNG RL328CQ...
-
Seite 22: Konfigurationsmodus
KONFIGURATIONSMODUS In diesem Modus können für jeden Kanal die Einstellungen individuell programmiert werden. Handfunkgerät ausschalten [MONI] + [M] Taste gedrückt halten und dabei Gerät mit dem [VOL/POWER] Drehschalter einschalten bis im Display 'SELF' erscheint. [ENTER] Taste drücken Anhand des nachfolgenden Menü Charts werden der Reihe nach die Parameter eingestellt. Kanalnummer Empfangsfrequenz Empfangs... -
Seite 23: Anhang
CTCSS-FREQUENZEN (HZ) 67.0 85.4 107.2 136.5 165.5 186.2 210.7 254.1 69.3 88.5 110.9 141.3 167.9 189.9 218.1 71.9 91.5 114.8 146.2 171.3 192.8 225.7 74.4 94.8 118.8 151.4 173.8 196.6 229.1 77.0 97.4 123.0 156.7 177.3 199.5 233.6 79.7 100.0 127.3 159.8 179.9... -
Seite 24: Technische Daten
TECHNISCHE DATEN Frequenzbereiche RL328CQ – VHF: 136-174 MHz / UHF: 403-470 MHz volle Schaltbandbreite Simplex / Semi-Duplex 128 Speicherkanäle Kanalraster: 5 / 6.25 / 10 / 12.5 / 25 kHz PLL-Schrittweite: 5 oder 6,25 kHz Antennenimpedanz: 50 Ohm Betriebsspannung: 7,2 V ±20% DC Lithium-Ionen Power Akku 7,4 Volt / 1600mAh Betriebstemperaturbereich: -20 °C bis +50 °C Frequenzstabilität: ±2,55 ppm... - Seite 25 KONFORMITÄTEN EN 301 789: 1997 EN 300 684 IEC 60950, MIL STD 810/C/D/E/F IP54 BEDIENUNGSANLEITUNG RL328CQ...
-
Seite 26: Rücknahme Und Entsorgung
RÜCKNAHME UND ENTSORGUNG Rücknahme und Entsorgung gebrauchter Batterien und Akkumulatoren. Bitte entsorgen Sie die Altbatterien, wie vom Gesetzgeber vorgeschrieben, an einer kommunalen Sammelstelle oder geben Sie diese im Handel vor Ort kostenlos ab. Die Entsorgung im Hausmüll ist laut Batterieverordnung ausdrücklich verboten. Von uns erhaltene Batterien oder Akkus können Sie nach dem Gebrauch bei uns unter der oben genannten Adresse unentgeltlich zurückgeben oder per Post frei an uns zurücksenden. - Seite 27 DIESES GERÄT ERHIELTEN SIE VON Life is simple GmbH & Co. KG Jüdefelderstraße 37-38 48143 Münster Tel: +49 (251) 270709-0 Fax: +49 (251) 270709-10 E-Mail: info@lifeissimple.de Web: http://www.Lifeissimple.de WEEE-Reg.-Nr. DE 86231322 Das Gerät ist für den deutschsprachigen Raum bestimmt. Die Nutzung auf entsprechenden Frequenzen ist nur gestattet, wenn Sie dazu berechtigt sind. Diese Funkgeräte sind nur in den dafür vorgesehenen Umgebungen einzusetzen.
