Installation zu verdoppeln Holzständerreihe
• Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und
-komponenten tragen kann.
• Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die
Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
• Das Drehmoment darf 80 in. • lb (9 Nm.) auf keinen Fall überschreiten.
• Achten Sie darauf, dass die Befestigungsschrauben jeweils in der Mitte der Holzständer verankert werden. Am besten eignet sich ein Balkenfinder
mit genauer Kantenanzeige.
• Die mitgelieferten Befestigungsteile sind für die Befestigung des Halters durch Trocken- oder Putzwand standardmäßiger Stärke in Holzständer
vorgesehen. Für die Anbringung an anders konstruierten Wänden müssen andere (nicht UL-zugelassene) Befestigungsteile verwendet werden.

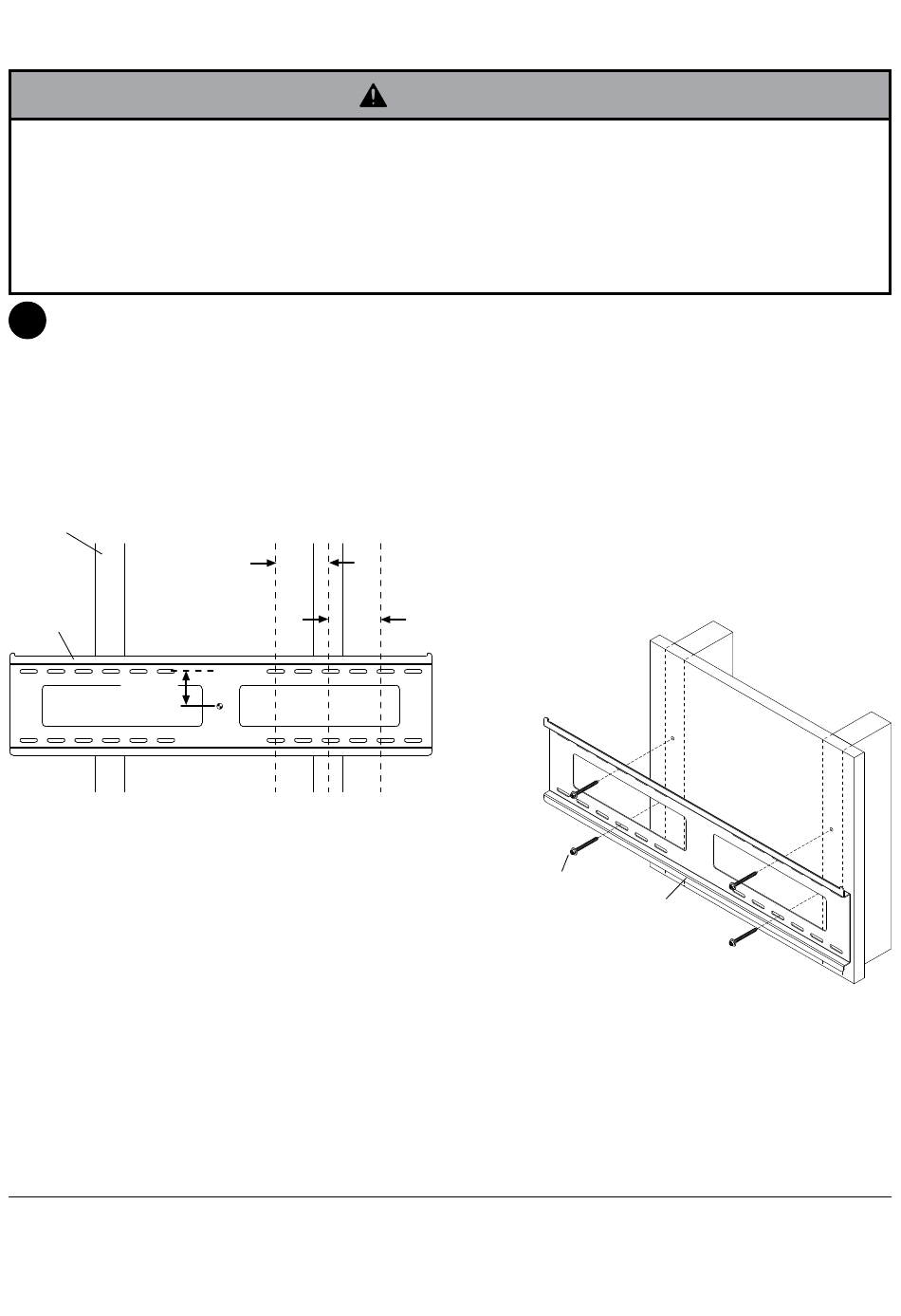

Die Wandplatte (AA) kann an zwei Holzständern montiert werden, die 41 cm (16 Zoll) auseinander liegen. Bestimmen Sie die Kanten der
1
Ständer mithilfe eines Balkenfinders. Am besten eignet sich ein Balkenfinder mit genauer Kantenanzeige. Verwenden Sie die Kanten als
Richtlinie und ziehen Sie eine senkrechte Linie entlang der Mitte der Ständer. Halten Sie die Wandplatte als Schablone an die Wand. Die oberen
Montageschlitze sollten sich wie in Abbildung 1.1 dargestellt 117 mm (4,6 Zoll) oberhalb der gewünschten Bildschirmmitte befinden. Richten Sie
die Platte waagerecht aus und markieren Sie die Mitte der vier Montagebohrungen. Achten Sie darauf, dass die Montagebohrungen sich jeweils
auf der Mittellinie der Holzständer befinden. Bohren Sie vier Löcher mit einem Durchmesser von 4 mm (5/32 Zoll) und einer Tiefe von 64 mm
(2,5 Zoll). Achten Sie darauf, dass die Wandplatte waagerecht ausgerichtet ist und befestigen Sie sie wie in Abbildung 1.2 dargestellt mit Hilfe
von vier Nr. 14 x 63.5 mm Holzschrauben (DD).
Hinweis: Die Wandplatte kann wie in Abbildung 1.1 dargestellt bis zu 102 mm (4 Zoll) außermittig angebracht werden.
FAHREN SIE MIT SCHRITT 2 FORT.
HOLZSTÄNDERREIHE
AA
4.6"
(117mm)
CS = in der Mitte des Bildschirms
4"
(102 mm)
CS
Abbildung. 1.1
ACHTUNG
4"
(102 mm)
DD
12 von 16
AA
Abbildung. 1.2
AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9344-1
