PL Wyrób: Czujnik ruchu na podczerwień LX 40
DANE TECHNICZNE:
Zasilanie:220-240V/50Hz
Zasięg detekcji: max 12m (<24 )
Kąt detekcji: 180 °
Moc: 1 - 1200W (dla źródeł żarowych)
1 - 300W (dla świetlówek kompaktowych, źródeł LED)
Zakres natężenia światła:3-2000LUX
Temperatura: -20~40°C
INSTALACJA:
•
odłącz zasilanie;
•
odkręć śruby i zdejmij pokrywę (rys.1);
•
przymocuj czujnik w wybranej pozycji za pomocą kołków rozporowych;
•
podłącz przewody zgodnie ze schematem na rys.2;
•
przykręć pokrywę, włącz zasilanie i przeprowadź test działania czujnika.

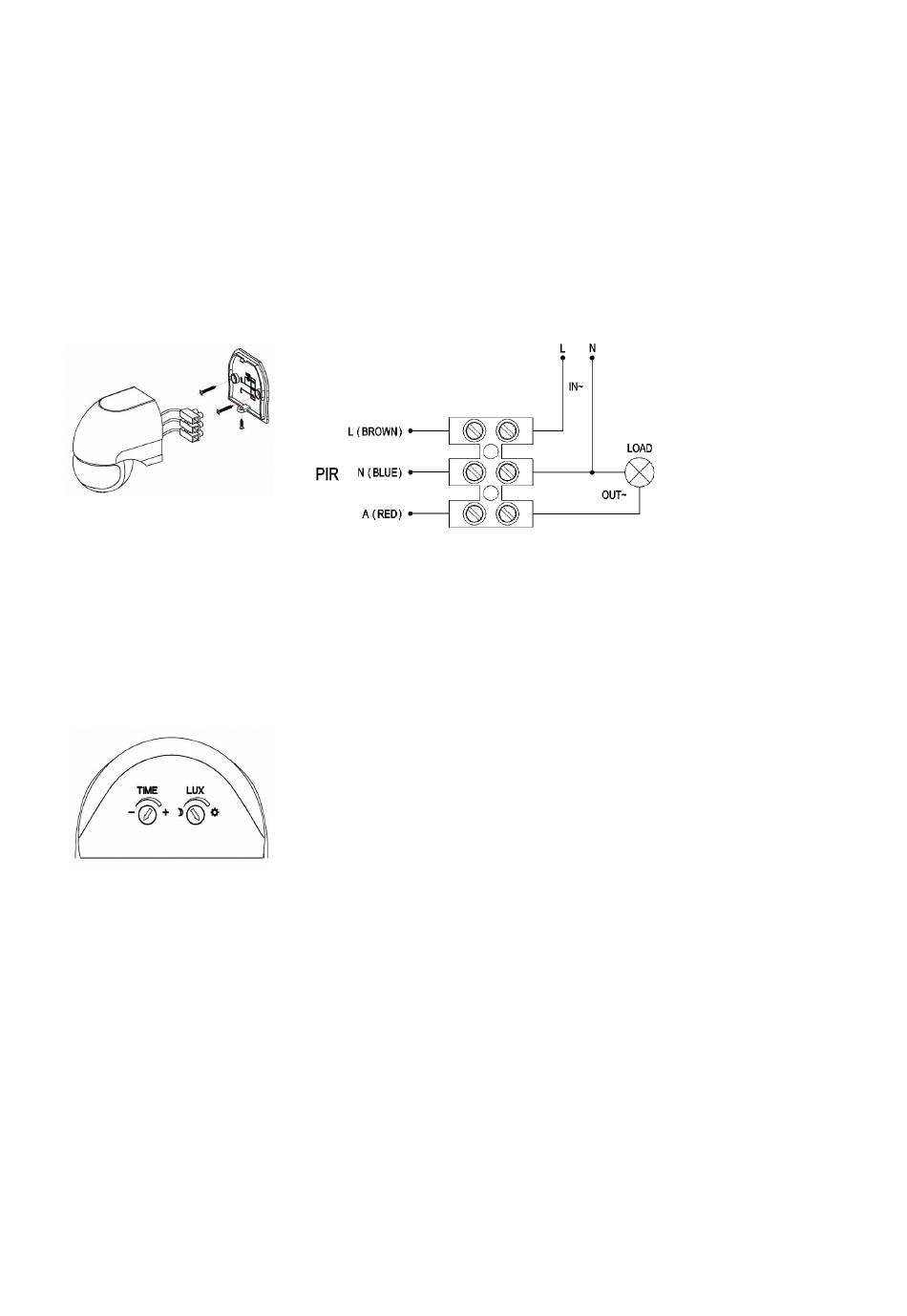

Rysunek 1
TEST CZUJNIKA:
•
ustaw pokrętłem czas (TIME) na minimum i czułość na światło (LUX) na maksimum jeśli test przebiega w dzień – rys.3.
•
po włączeniu zasilania urządzenie potrzebuje 30 sekund na przejście w stan działania.
•
lampa, do której jest podłączony czujnik powinna się zaświecić po wykryciu ruchu w polu działania czujnika.
•
wykrycie kolejnego ruchu w czasie działania lampy wydłuża okres działania.
•
zmieniając ustawienia LUX i TIME możemy dostosować działanie czujnika do swoich wymagań.
Rysunek 3
UWAGI
•
Przewody elektryczne muszą być podłączone zgodnie z instrukcją oraz obowiązującymi normami.
•
Instalacji powinien dokonywać uprawniony elektryk.
•
Przed podłączeniem urządzenia należy upewnić się czy zostało wyłączone główne zasilanie.
•
Nie należy instalować czujnika w pobliżu źródeł ciepła, wylotów klimatyzacyjnych, wentylatorów, kanałów wylotowych spalin lub suszarni, a
także podczas opadów deszczu.
•
Czujnik jest bardziej skuteczny, gdy obiekt mający wywołać działanie urządzenia oświetleniowego porusza się w poprzek pola działania
czujnika, a mniej skuteczny gdy obiekt porusza się w kierunku do lub od czujnika.
ROZWIĄZYWANIE PROBLEMÓW
Jeśli lampa podłączona do czujnika nie działa:
•
sprawdź poprawność połączeń elektrycznych,
•
sprawdź czy lampa jest sprawna,
•
sprawdź czy ustawienia LUX odpowiadają warunkom oświetleniowym,
Jeśli zasięg działania/ czułość jest za słaba:
•
sprawdź czy ma przeszkód w polu działania czujnika,
•
sprawdź czy temperatura otoczenia nie jest zbyt wysoka (obniża to sprawność czujnika),
•
sprawdź czy obiekt porusza się w polu działania czujnika,
•
sprawdź czy czujnik jest zamontowany na odpowiedniej wysokości,
•
czujnik jest mniej skuteczny gdy obiekt porusza się w kierunku do lub od czujnika,
Czujnik nie wyłącza podłączonej lampy automatycznie:
•
sprawdź czy nie ma ciągłego ruchu w polu działania czujnika,
•
sprawdź czy czujnik nie jest ustawiony na najdłuższy czas działania (TIME),
•
sprawdź czy moc podłączonej lampy nie przekracza maksymalnego obciążenia czujnika,
•
sprawdź czy czujnik nie jest zamocowany w pobliżu źródeł ciepła.
℃
Rysunek 2
Czas pracy: min:10s±3s
max:8min±2min
Wysokość do instalacji:1.8-2.5m
Wykrywana prędkość ruchu:0.6-1.5m/s
Pobór mocy: 0,45W (podczas pracy)
0,1W (w trybie czuwania)
