3B SCIENTIFIC
Bedienungsanleitung
09/08 Hh
1. Sicherheitshinweise
•
Die Digitale Eingangsbox ausschließlich an der
Buchse „Digital Inputs" des 3B NETlog
schließen.
2. Lieferumfang
1 Digitale Eingangsbox
1 miniDIN-Anschlusskabel 8-pin, 600 mm lang
1 Bedienungsanleitung für U11377
3. Beschreibung
Eingangsbox zur Auffächerung der digitalen Ein-
gänge A, B, C und D des 3B NETlog
vier miniDIN8-Buchsen.
Verwendbar für den gleichzeitigen Anschluss von
Sensorboxen mit digitalen Ausgangssignalen, z. B.
der Lichtschranke U11365, des Laser-Reflexsensors
U8533380 und der Geiger-Müller-Box U11391.
Logische Verknüpfungsmöglichkeit der digitalen
Eingänge A und B in der Software 3B NETlab
(U11310).
®
PHYSICS

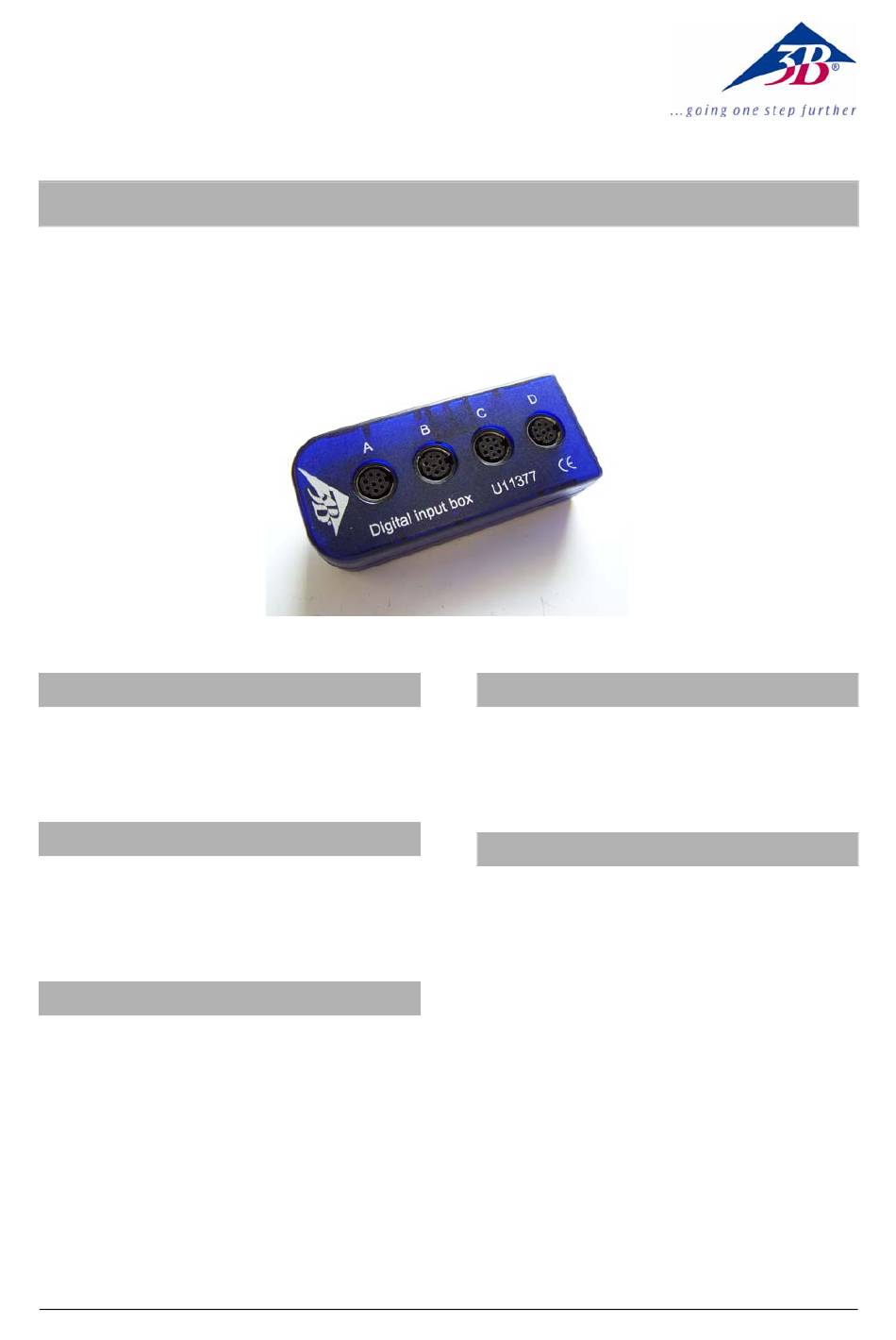

Digitale Eingangsbox U11377
TM
an-
TM
(U11300) auf
TM
4. Technische Daten
Eingangssignale:
Ausgangssignale:
Anschlüsse:
•
Die Digitale Eingangsbox in der Nähe des Expe-
rimentes platzieren, z. B. an einer Luftkissen-
fahrbahn (z. B. U40400, U40405).
•
Zwei Lichtschranken (z. B. U11365) an der
Fahrbahn aufstellen und mit den miniDIN-
Kabeln an den Eingangsbuchsen A und B der
Digitalen Eingangsbox anschließen.
•
Die Digitale Eingangsbox mit dem miniDIN-
Kabel am 3B NETlog
•
TM
In 3B NETlab
gangs die beiden digitalen Eingänge A und B
verknüpfen (Eingangsmodus "Digitaleingänge
A+B") und die gemessenen Daten auswerten.
1
TTL-Pegel
TTL-Pegel
8pin-miniDIN-Buchsen
5. Bedienung
TM
anschließen.
in der Konfiguration des Ein-
