Explosionszeichnung; Teileliste - Dema SW 105 Bedienungsanleitung

8

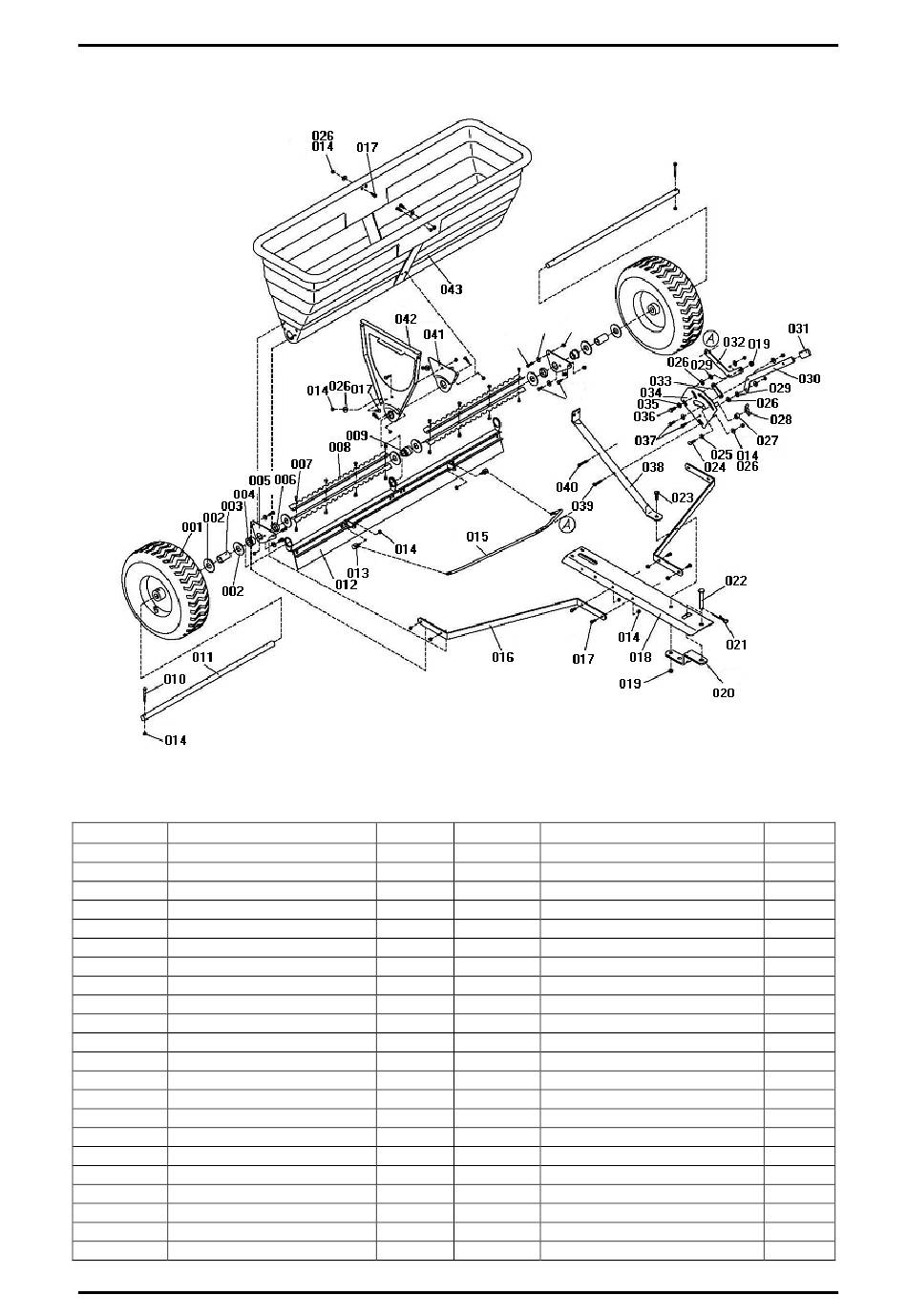

EXPLOSIONSZEICHNUNG

9

TEILELISTE

Teilenr. Bezeichnung
001 Rad
002 Unterlegscheibe
003 Abstandshalter
004 Buchse
005 Halterung
006 Kleiner Abstandshalter
007 Schraube M5x10
008 Wühlerplatte
009 Buchse
010 Schraube M6x50
011 Achse
012 Auswurfplatte
013 Verbindungsschraube
014 Mutter
015 Auswurfreglerstange
016 Strebe
017 Schraube M6x16
018 Deichsel
019 Mutter
020 Anhängerkupplung
021 Splint
022 Bolzen
94116 – SW 105
Stück Teilenr.
2 023 Schraube M8x25
8 024 Schraube M6x25
2 025 Zahnscheibe
2 026 Unterlegscheibe
2 027 Abstandshalter
2 028 Flügelmutter
16 029 Unterlegscheibe
4 030 Handgriff
1 031 Gummiüberzug
2 032 Steuerstange
2 033 Einstellplatte
1 034 Messplatte
2 035 Unterlegscheibe
26 036 Schraube M8x20
1 037 Schraube M6x20
2 038 Strebe
16 039 Schraube M6x35
1 040 Schraube M6x45
2 041 Kleine Verteilerscheibe
1 042 Große Verteilerscheibe
1 043 Behälter
1
SEITE 8 VON 9
Bezeichnung Stück
1
1
1
15
1
1
2
1
1
1
1
1
1
1
4
1
1
1
1
1
1
