Bedienungsanleitung THB-Reihe
Thermo-Hygrometer TH3120 (D)
Thermo-Hygrometer THR3121 (D)
Thermo-Hygrometer mit Oberflächenfühler TH3631 (D)
Thermo-Hygro-Barometer THB4130 (D)

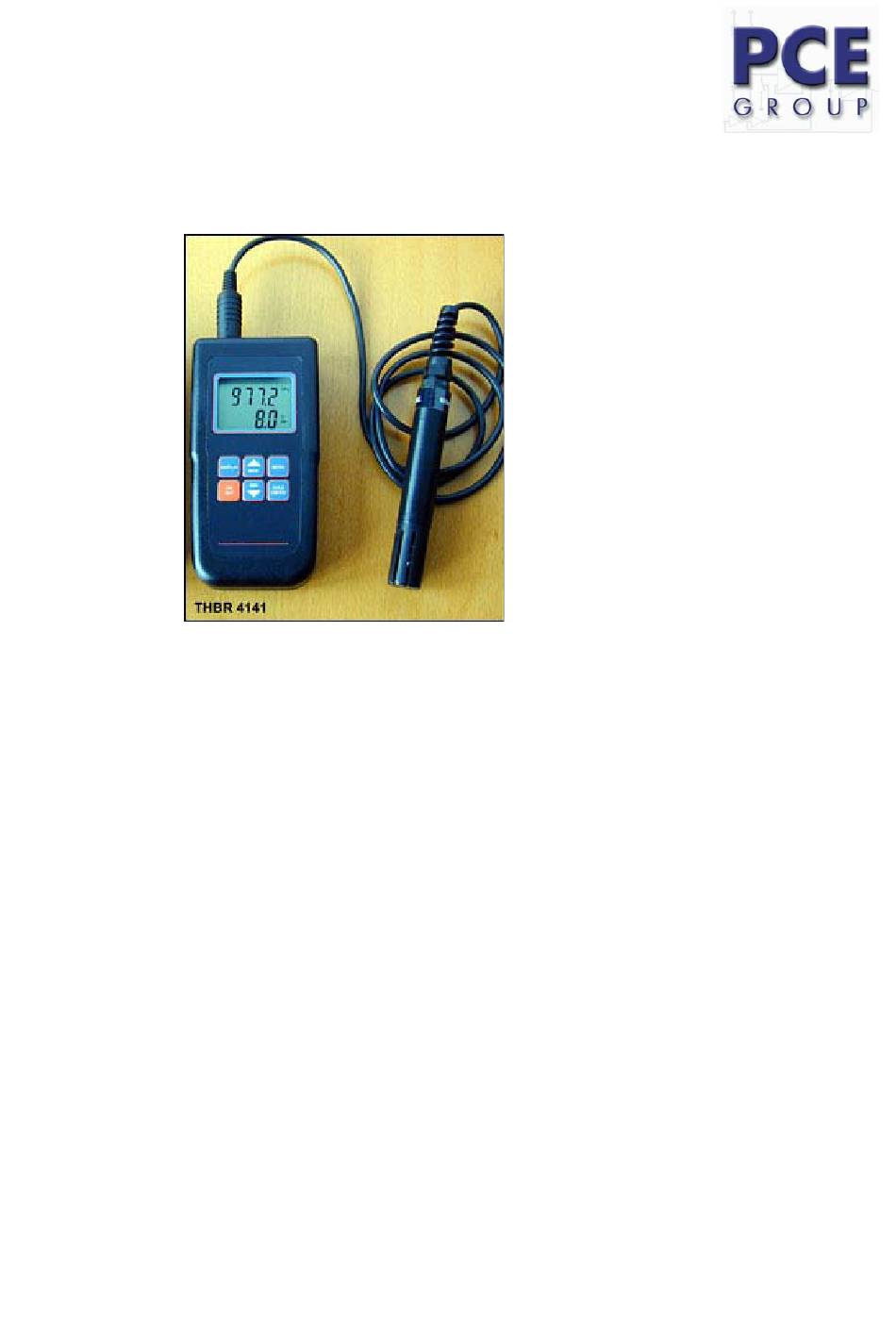

Thermo-Hygro-Barometer THBR4141 (D)
1 . Allgemeines
Die Messgeräte der Reihe TH sind für die Messung und digitale Anzeige der
Umgebungstemperatur und der relativen Luftfeuchtigkeit (alle Modelle), des
atmosphärischen Druckes und dessen barometrische Tendenz (Modelle THB)
entwickelt worden. Zusätzlich wird die Taupunkttemperatur angezeigt. Mit dem
Modell THR3631 kann auch die Oberflächentemperatur gemessen werden. Die
Messwerte werden in einer kontrastreichen zweizeiligen LCD-Anzeige
dargestellt. Die Temperatur wird mit einem RTD-Sensor (Widerstandsprinzip
Ni1000/6180 ppm), die relative Luftfeuchtigkeit mit einem kapazitiven Sensor mit
h
oher Wiederholgenauigkeit gemessen.
Die Elektronik der Geräte vergleicht jeden Messwert (außer der Drucktendenz)
mit zwei einstellbaren Grenzwerten (Minimal- und Maximalgrenzwert). Die
Überschreitung eines dieser Werte wird durch Blinken des angezeigten
Messwertes und ein akustisches Signal (zuschaltbar) gemeldet. Die Geräte
verfügen über einen manuell bedienbaren Momentanwertspeicher (Hold) und
automatische Maximal- und Minimalwertspeicher, die durch Tastendruck
abgefragt werden können.
Im Langel 4
D-59872 Meschede
Fon: (49) 0 29 03 976 99 0
Fax: (49) 0 29 03 976 99 29
info@warensortiment.de
www.warensortiment.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Group TH-Serie
Inhaltszusammenfassung für PCE Group TH-Serie
- Seite 1 www.warensortiment.de Im Langel 4 D-59872 Meschede Bedienungsanleitung THB-Reihe Fon: (49) 0 29 03 976 99 0 Fax: (49) 0 29 03 976 99 29 info@warensortiment.de www.warensortiment.de Thermo-Hygrometer TH3120 (D) Thermo-Hygrometer THR3121 (D) Thermo-Hygrometer mit Oberflächenfühler TH3631 (D) Thermo-Hygro-Barometer THB4130 (D) Thermo-Hygro-Barometer THBR4141 (D) 1 .
- Seite 2 2. Technische Daten (Änderungen vorbehalten) Modell: TH3120 THR3121 TH3631 THB4130 THBR4141 Art.Nr.: 33170 33172 33175 33177 33179 Fühler eingebaut nein nein Fühler an 1 m Kabel nein nein nein Messbereich Temperatur -10...60 °C -30...80 °C -10...60 °C -10...60 °C -30...80 °C Messbereich Feuchte: 5...95 %r.F 0-100 %r.F 5...95 %r.F 5...95 %r.F 0..100%r.F Messbereich Oberflächentemp.:...
-
Seite 3: Einschalten Des Gerätes
3. Bedienung und Funktionsbeschreibung 3 .1 Einschalten des Gerätes Nach Betätigung der ON/OFF-Taste erscheinen zunächst für ca. 2 Sekunden alle Segmente der Digitalanzeige. Diese Anzeige kann durch Festhalten der Taste festge- halten werden. Danach wird der Messmodus gestartet und die Grundmesswerte (°C und % r. F.) werden angezeigt. 3.2 Standard Messwert-Anzeige In diesem Modus befindet sich das Gerät nach jeder Einschaltung. -
Seite 4: Speicher Für Momentan-, Minimal- Und Maximalwert
Nach Betätigung der DISPLAY-Taste erscheint das Symbol „°C “ mit dem Messwert des Oberflächenfühlers in der oberen Zeile, in der unteren Zeile der Wert des Taupunktes (DP) in °C Nach weiterer Betätigung der DISPLAY-Taste erscheint das Symbol „°C “ mit dem Messwert des Oberflächenfühlers in der oberen Zeile, in der unteren Zeile der Differenzwert zur Taupunkttemperatur in °C 3 .3 Speicher für Momentan-, Minimal- und Maximalwert... - Seite 5 Zeigt die interne Uhrzeit an (Nur Modelle mit Datalogging) ENTER drücken zur Anzeige Tag/Monat/Jahr. Einstellung über Software Diese Funktion zeigt die Restspannung der Batterie in Volt mit einer Nachkommastelle an. In dieser Funktion können Sie durch die Betätigung der ENTER-Taste mit Hilfe der Pfeiltasten den Korrekturwert für den atmosphärischen Druck eingeben (nur für THB).
- Seite 6 3.4.1 Menü-Funktion Datalogging (für alle Modelle TH..D) Im Logging-Mode können Sie die Messwerte im internen Speicher in drei verschiedenen Modi speichern. Die Werte bleiben auch nach dem Ausschalten, bzw. Batteriewechsel erhalten. Manual Mode: Speichern von bis zu 1000 Werten durch drücken der Taste ENTER. Bei der Speicherung ertönt ein kurzes „Beep“.
-
Seite 7: Alarm-Anzeige Und -Einstellung
Löschungsprozess Nach drücken ENTER bei ErAS „yes“ läuft innerhalb von 16 s der Zähler von 1 bis 100 und löscht den Speicher Nachdem der Speicher gelöscht wurde können Sie durch drücken der „MIN“ und „MAX“ Taste den Speichermodus „MAN“, „n.CYC“ oder „CYC“ wählen und mit ENTER bestätigen. -
Seite 8: Korrektur Der Anzeige Des Atmosphärischen Druckes
Zur Einstellung der Alarm-Grenzwerte drücken Sie die MENU-Taste, wählen Sie damit die Funktion „ALARM“ und bestätigen Sie mit ENTER. Anschließend können mit den Pfeiltasten die Grenzwerte aller Messgrößen nacheinander geändert und jeweils durch ENTER bestätigt werden. Die Anzeige ALLO steht für den unteren Grenzwert. Verändern Sie den Wert mit der Pfeiltaste nach oben oder unten und bestätigen Sie den neuen Grenzwert durch ENTER. -
Seite 9: Installation Der Software
4. Funktionsweise der Software (nur Modelle TH..D) Beschrieben wird die erweiterte Software (Lizens nötig) In der Standardversion (Im Lieferumfang enthalten) sind einige Funktionen nicht ausführbar (Grafische Aufbereitung, Farbauswahl etc.). 4.1.Installation der Software Legen Sie die CD mit der Software in Ihr Laufwerk. Die Installation erfolgt automatisch. Wählen Sie die Sprache (English, Tschechisch) und folgen Sie der Installationsroutine. - Seite 10 von rechts nach links: Datalogger setting (F6): Liest die Konfiguration des Gerätes Instrument memory erasing: Löscht Datenspeicher im Gerät von rechts nach links: Ausschnitt festlegen und vergrößern Letzte Ausschnittsvergrößerung zurücksetzen Zurück zu Anfangsgrafik Auswahl gezeigte Linien Farbgebung der Linien (Auf entsprechende Farbe im Untermenü...
- Seite 11 7. Zubehör 7.1 Zubehör für TH3631 (D) – externe Temperaturfühler WTF 100-60 Raumluftfühler, -10..+60 °C Art.Nr.. 33607 Tauchfühler IP67 mit Kabel, -50..+200 °C WTF N1ATG8/C-1 mit 1 m Kabel Art.Nr.. 33620 WTF N1ATG8/C-5 mit 5 m Kabel Art.Nr.. 33622 WTF N1ATG8/C-10 mit 10 m Kabel Art.Nr..
