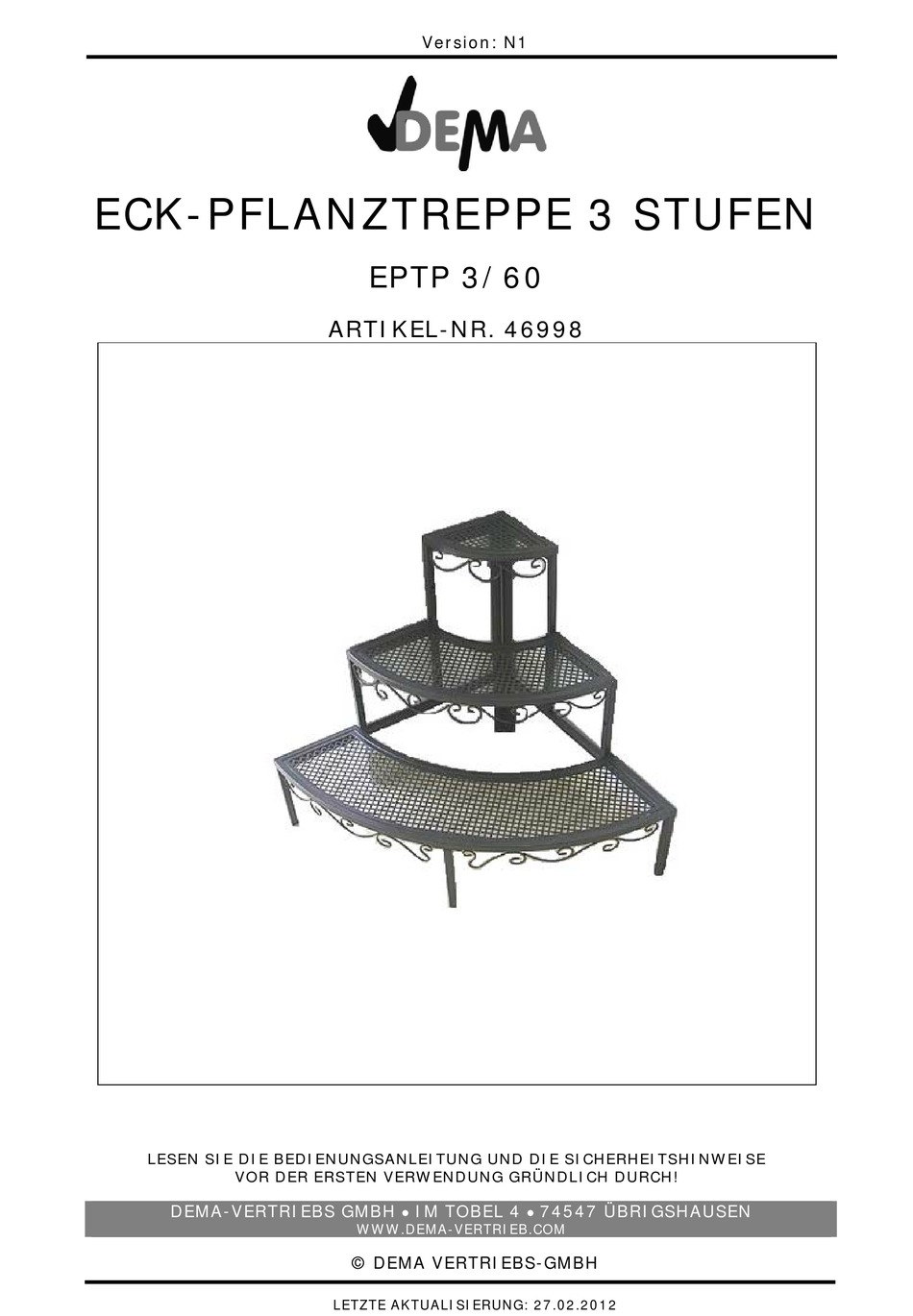

ECK-PFLANZTREPPE 3 STUFEN
EPTP 3/60
ARTIKEL-NR. 46998
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 27.02.2012
Inhaltsverzeichnis
Inhaltszusammenfassung für Dema EPTP 3/60
- Seite 1 Version: N1 ECK-PFLANZTREPPE 3 STUFEN EPTP 3/60 ARTIKEL-NR. 46998 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 27.02.2012...
-
Seite 2: Inhaltsverzeichnis
46998 – EPTP 3/60 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 AUFBAU .............................. 4 3 WARTUNG & PFLEGE........................6 4 ENTSORGUNG............................ 6 5 TECHNISCHE DATEN......................... 6 6 DETAILDIAGRAMM ..........................7 7 TEILELISTE ............................7 SEITE 2 VON 8... -
Seite 3: Sicherheitshinweise
46998 – EPTP 3/60 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. ... -
Seite 4: Aufbau
46998 – EPTP 3/60 AUFBAU Verwenden Sie für den Aufbau das Detaildiagramm (Kap. 6). Montieren Sie die vertikalen Gestänge (001) auf die horizontalen Gestänge (002). Verwenden Sie hierzu die Schrauben M6x25 (008) und die Unterlegscheiben (009). TIPP: Ziehen Sie alle Schrauben erst nach der fertigen Montage richtig fest! ... - Seite 5 46998 – EPTP 3/60 Drehen Sie die untere Stufe (004) um und legen Sie diese auf den Boden. Montieren Sie den Stützfuß (007) an die untere Stufe. Verwenden Sie hierzu die Schrauben M6x10 mm (013). Befestigen Sie die untere Stufe (004) auf den horizontalen Gestängen (002).
-
Seite 6: Wartung & Pflege
Rostschutzmittel, um die Treppe damit zu behandeln. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
