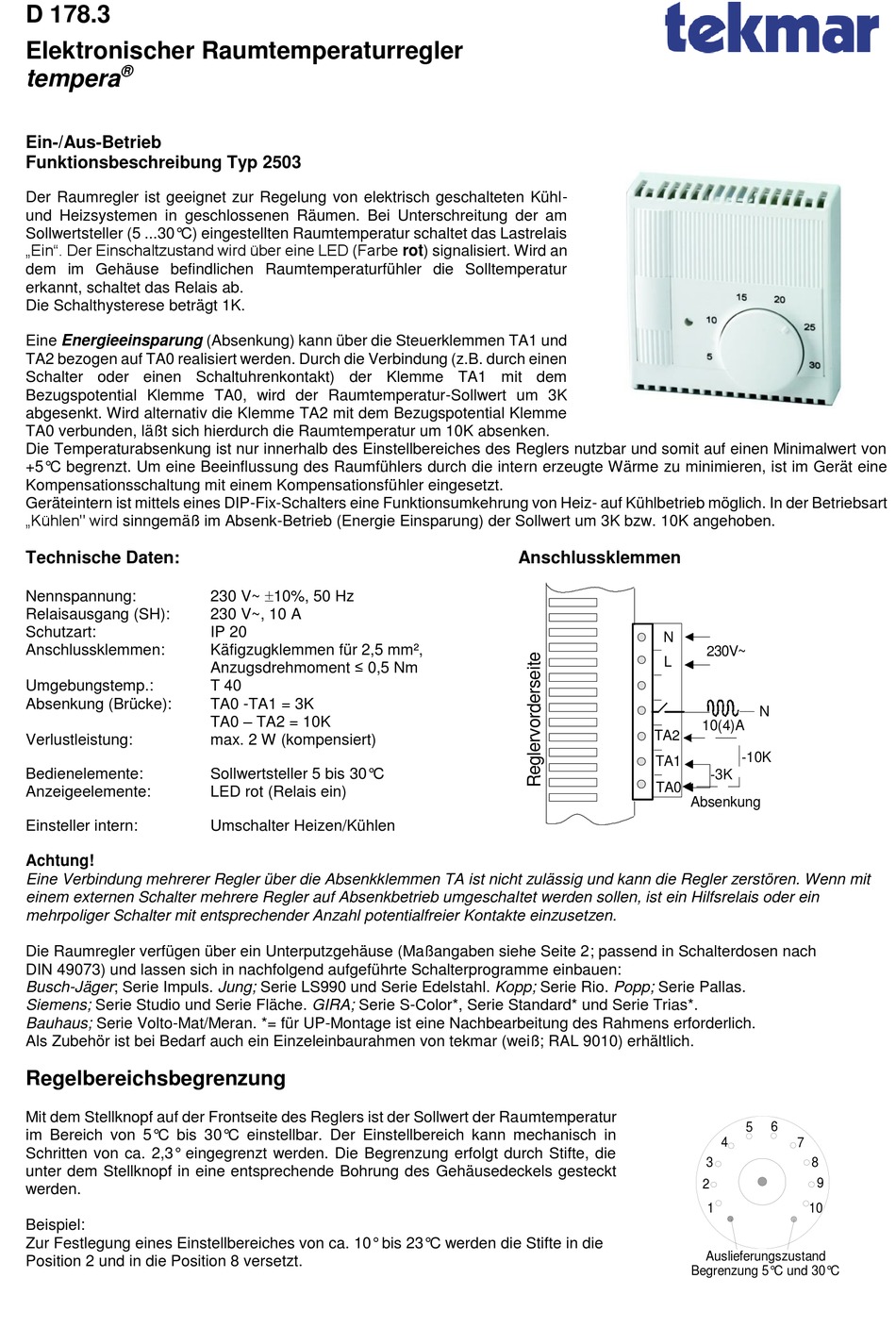

Tekmar tempera D 178.3 Bedienungsanleitung

D 178.3
Elektronischer Raumtemperaturregler
®
tempera
Ein-/Aus-Betrieb
Funktionsbeschreibung Typ 2503
Der Raumregler ist geeignet zur Regelung von elektrisch geschalteten Kühl-
und Heizsystemen in geschlossenen Räumen. Bei Unterschreitung der am
Sollwertsteller (5 ...30°C) eingestellten Raumtemperatur schaltet das Lastrelais
„Ein". Der Einschaltzustand wird über eine LED (Farbe rot) signalisiert. Wird an
dem im Gehäuse befindlichen Raumtemperaturfühler die Solltemperatur
erkannt, schaltet das Relais ab.
Die Schalthysterese beträgt 1K.
Eine Energieeinsparung (Absenkung) kann über die Steuerklemmen TA1 und
TA2 bezogen auf TA0 realisiert werden. Durch die Verbindung (z.B. durch einen
Schalter oder einen Schaltuhrenkontakt) der Klemme TA1 mit dem
Bezugspotential Klemme TA0, wird der Raumtemperatur-Sollwert um 3K
abgesenkt. Wird alternativ die Klemme TA2 mit dem Bezugspotential Klemme
TA0 verbunden, läßt sich hierdurch die Raumtemperatur um 10K absenken.
Die Temperaturabsenkung ist nur innerhalb des Einstellbereiches des Reglers nutzbar und somit auf einen Minimalwert von
+5°C begrenzt. Um eine Beeinflussung des Raumfühlers durch die intern erzeugte Wärme zu minimieren, ist im Gerät eine
Kompensationsschaltung mit einem Kompensationsfühler eingesetzt.
Geräteintern ist mittels eines DIP-Fix-Schalters eine Funktionsumkehrung von Heiz- auf Kühlbetrieb möglich. In der Betriebsart
„Kühlen" wird sinngemäß im Absenk-Betrieb (Energie Einsparung) der Sollwert um 3K bzw. 10K angehoben.
Technische Daten:
Nennspannung:
Relaisausgang (SH):
Schutzart:
Anschlussklemmen:
Umgebungstemp.:
Absenkung (Brücke):
Verlustleistung:
Bedienelemente:
Anzeigeelemente:
Einsteller intern:
Achtung!
Eine Verbindung mehrerer Regler über die Absenkklemmen TA ist nicht zulässig und kann die Regler zerstören. Wenn mit
einem externen Schalter mehrere Regler auf Absenkbetrieb umgeschaltet werden sollen, ist ein Hilfsrelais oder ein
mehrpoliger Schalter mit entsprechender Anzahl potentialfreier Kontakte einzusetzen.
Die Raumregler verfügen über ein Unterputzgehäuse (Maßangaben siehe Seite 2; passend in Schalterdosen nach
DIN 49073) und lassen sich in nachfolgend aufgeführte Schalterprogramme einbauen:
Busch-Jäger; Serie Impuls. Jung; Serie LS990 und Serie Edelstahl. Kopp; Serie Rio. Popp; Serie Pallas.
Siemens; Serie Studio und Serie Fläche. GIRA; Serie S-Color*, Serie Standard* und Serie Trias*.
Bauhaus; Serie Volto-Mat/Meran. *= für UP-Montage ist eine Nachbearbeitung des Rahmens erforderlich.
Als Zubehör ist bei Bedarf auch ein Einzeleinbaurahmen von tekmar (weiß; RAL 9010) erhältlich.
Regelbereichsbegrenzung
Mit dem Stellknopf auf der Frontseite des Reglers ist der Sollwert der Raumtemperatur
im Bereich von 5°C bis 30°C einstellbar. Der Einstellbereich kann mechanisch in
Schritten von ca. 2,3° eingegrenzt werden. Die Begrenzung erfolgt durch Stifte, die
unter dem Stellknopf in eine entsprechende Bohrung des Gehäusedeckels gesteckt
werden.
Beispiel:
Zur Festlegung eines Einstellbereiches von ca. 10° bis 23°C werden die Stifte in die
Position 2 und in die Position 8 versetzt.
230 V~ 10%, 50 Hz
230 V~, 10 A
IP 20
Käfigzugklemmen für 2,5 mm²,
Anzugsdrehmoment ≤ 0,5 Nm
T 40
TA0 -TA1 = 3K
TA0 – TA2 = 10K
max. 2 W (kompensiert)
Sollwertsteller 5 bis 30°C
LED rot (Relais ein)
Umschalter Heizen/Kühlen
Anschlussklemmen
6
5
4 7
3 8
9
2
1 10
Auslieferungszustand
Begrenzung 5°C und 30°C
